方形法兰输出步进电机结构三维造型

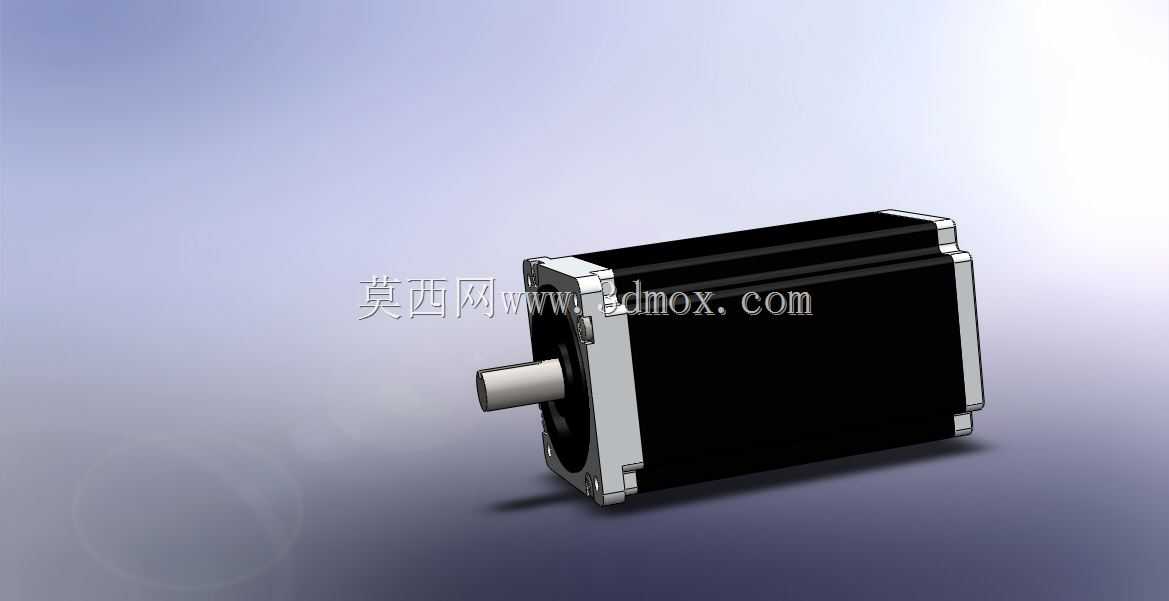

　　这款步进电机的三维造型还原了自动化产线里最常见的方形机座执行元件形态，整机采用方方正正的叠片机身加两端铝合金端盖的经典布局，输出轴从前端法兰面中心伸出，轴端做了平直圆柱加工，部分同规格产品会在轴侧加工扁位用来锁紧联轴器顶丝，避免传动过程中出现周向打滑。从实际装机场景来看，这类电机大量用在3C检测设备的滑台驱动、包装机械的拉膜送料工位、小型数控雕刻机的坐标轴进给、医疗分析仪器的试剂推送机构里，它不需要额外加装位置反馈编码器，靠驱动器发送脉冲信号就能精准控制转角，每接收到一个脉冲就转动固定步距角，开环状态下就能做到不错的定位重复精度，对于负载扭矩不大、运行速度偏低的点位运动场景性价比极高。

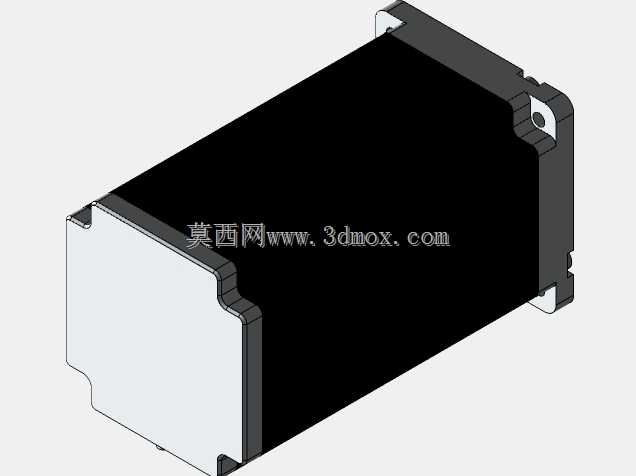

　　做结构设计的时候，首先要卡准的就是安装边界：方形机座的四个角预留了贯穿安装孔，前端法兰的止口直径、孔位间距都有行业通用标准，选型时只要确认机座号对应安装尺寸，不同厂家的同系列产品基本可以直接互换，不用重新改动设备安装板。建模过程中机身部分的叠片纹理做了简化处理，实际量产电机的定子铁芯是由数百片硅钢片叠压而成，外部包裹的黑色壳体一方面做防护，另一方面也辅助散热，电机高速运行时绕组产生的热量通过铁芯传导到端盖，再经由法兰和安装板传递到设备机架上散出，所以安装时电机法兰和设备安装板的贴合面一定要保证平整，不能有焊渣、凸点，不然会出现接触间隙，既影响散热效率，长期运行还可能因为震动导致固定螺丝松动。

　　输出轴的伸出长度、轴径公差是建模时需要重点标注的参数，搭配联轴器的时候要保证轴插入联轴器的深度足够，不能顶到联轴器内部的弹性体，也不能插入过浅导致夹持面积不足，很多现场调试出现的丢步、异响问题，根源都出在电机轴和负载轴的同轴度偏差上：如果两轴不同心，电机转动时会产生额外径向载荷，轻则加剧轴承磨损，重则直接导致电机轴弯曲断裂，所以装配时要靠百分表打表校准，径向跳动偏差控制在零点零几毫米以内。后端盖位置预留了出线孔，动力线和编码器线（闭环款）从后侧引出，布线时要给线缆留出足够的弯曲半径，不能让线缆处于绷紧状态，设备滑台往复运动的时候也要避免线缆反复弯折出现断线，常规做法是搭配坦克链把动力线和信号线分开布设，减少伺服驱动器脉冲信号受到动力线干扰的概率。

　　从功能特性上看，这类步进电机的保持扭矩在断电状态下依然存在，能够把负载锁停在当前位置，对于垂直升降的轴来说，选配带抱闸的型号就可以在设备断电时防止轴下滑，避免工装夹具坠落引发安全事故。机身侧面没有多余凸起，整机横截面为规整方形，并排安装在多轴设备上的时候可以紧密排布，节省安装空间，端盖和机身的配合台阶做了止口定位，装配时同轴度有保障，两端的深沟球轴承内嵌在端盖轴承室里，支撑输出轴承受径向和少量轴向载荷，日常运行不需要额外加注润滑脂，属于免维护的动力元件。建模时把机身的棱角做了小倒角处理，既符合实际零件的加工工艺——压铸铝合金端盖不可能做出绝对尖锐的棱边，也避免装配调试时锋利边角划伤操作人员。在做设备整体布局的时候，还要预留出电机后侧的接线空间，以及电机本体周围的散热间隙，不要把电机完全包裹在封闭钣金罩壳里，若设备运行环境粉尘较大，可以在电机外部加装防尘罩，但要保证空气能够流通散热，高温工况下还可以选配电机散热风扇，强制对流降低绕组温升，避免电机因为过热出现扭矩下降、丢步甚至绕组烧毁的问题。
