三洋6s系列步进电机结构设计

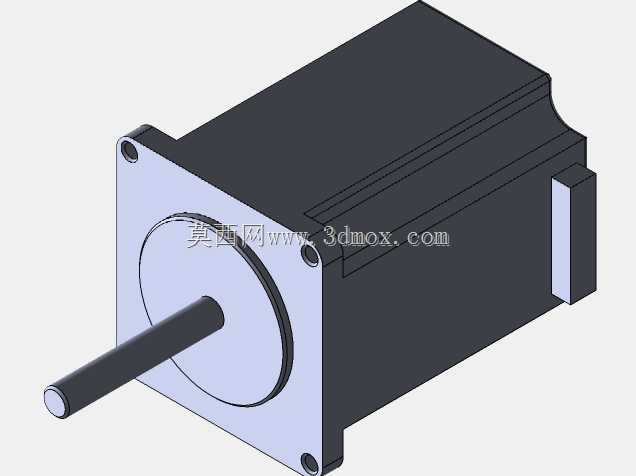

　　在自动化生产线的点位输送、3D打印设备的进给轴驱动、小型雕刻机的位移执行、电子加工设备的料盘推送这类需要精准开环位置控制的场景里，步进电机始终是成本与精度平衡度最优的执行元件选择，这次完成结构建模的这款6s规格三洋步进电机，正是面向这类中小负载高精度传动场景做的结构还原。做这类电机的三维建模，最先要锚定的是安装边界的尺寸精度，毕竟电机是要直接嵌入设备安装位的，前端法兰的安装孔位、止口直径、输出轴的轴径与伸出长度，这些尺寸如果出现偏差，后续装配时就会出现轴连器对中偏差、安装孔位错位的问题，直接导致整套传动机构卡滞、运行抖动。建模时先从前端法兰的基准面开始绘制，方形法兰的四个安装孔采用对称均布设计，

　　止口凸台的尺寸严格匹配通用安装座的配合公差，输出轴采用单出轴结构，轴端做了倒角处理，方便装配时顺利穿入连轴器或者同步带轮的内孔，不会刮伤配合件的内壁。电机的主体机身采用方形叠片结构的外包设计，方形机身相比圆形机身的优势在于安装时的防转性能更好，不需要额外做周向定位结构，直接靠法兰面锁紧就能保证电机运行时不会出现周向转动，机身的散热筋沿着轴向布置，既可以增加壳体的散热面积，又能在建模时通过阵列特征快速完成，同时强化壳体的结构刚性，减少电机高速运行时的壳体共振。机身后端的出线侧做了凸起的接线座结构，这个位置的建模要注意预留足够的接线空间，方便现场布线时线缆的弯折固定，不会因为线缆弯折半径过小导致线芯断裂。从功能特性上看，

　　这款步进电机采用1.8度的步距角设计，也就是整步运行时一圈200个脉冲，配合细分驱动器可以实现更高的分辨率，足够满足大部分中低速点位控制的精度要求，3A的额定相电流适配市面上绝大多数通用步进驱动器，不需要额外定制驱动模块，选型替换的通用性很强。建模过程中没有做过度的细节简化，比如前端盖的轴承位台阶、机身叠片的分层特征、后端盖的固定螺丝沉头，这些结构都做了还原，不是简单的方块加圆柱的堆砌，目的是让模型在做设备整体装配时，可以直接用来做干涉检查，比如验证电机安装后和周围的走线槽、机架型材、传动部件之间是否存在空间冲突，不需要后续再反复调整电机的占位模型尺寸。实际做设备选型时，这类步进电机的安装尺寸兼容性很重要，这款电机的法兰规格、

　　轴径参数和市面上同规格的60系列步进电机安装尺寸完全互换，不管是新设备设计还是旧设备的故障件替换，都不需要修改原有安装板的结构，直接拆装就能完成更换。建模时特意把输出轴的配合公差、法兰安装面的平面度要求在模型的特征备注里做了标注，方便后续出工程图时直接调用公差要求，不用再重新查手册核对。另外在做机身结构的时候，考虑到实际生产中电机壳体是采用拉伸铝型材加工的，所以建模时的机身外轮廓做了均匀的壁厚设计，符合铝型材拉伸的工艺要求，不会出现壁厚突变导致的加工成型困难，后端盖和前端盖的固定螺丝孔位沿着机身周向均布，锁紧时的受力均匀，不会出现端盖倾斜导致的转子卡滞问题。在实际应用场景里，这类电机通常搭配同步轮、滚珠丝杠或者齿轮齿条做传动，所以输出轴的键槽（如果是带键槽的版本）或者平面位的尺寸也在模型里做了预留，方便后续根据实际传动需求做特征修改，不用重新绘制整个轴的结构。很多工程师做设备布局时，往往只关注电机的长宽高占位，忽略了接线座的突出尺寸、输出轴的伸出长度，导致装配时线缆被机架挡住、轴和连轴器的配合长度不够，这次建模时把这些容易被忽略的安装边界尺寸都做了精准还原，比如接线座突出机身的高度、输出轴从法兰面伸出的长度、机身尾部到安装面的总长度，这些尺寸都按照实物的实际安装边界做了1:1还原，直接用来做设备的布局设计完全可以满足工程精度要求。
