立式手持螺丝机螺旋送料结构设计

　　这套螺旋送料结构是立式手持锁螺丝设备的核心供料组件，主要面向消费电子组装、小家电总装、低压电器装配这类需要频繁进行小规格螺丝锁付的产线场景，解决手持锁付作业中螺丝排序、定向输送、单次单颗供给的核心痛点，避免作业人员手动取钉、对位的重复动作损耗，提升锁付工位的作业连贯性。从实际产线使用的角度看，这类送料结构需要适配M1.2-M3区间的常见机牙、自攻螺丝，输送过程不能出现卡钉、翻钉、多钉连送的问题，否则会直接打断锁付节奏，甚至造成批头滑牙、工件压伤的不良。

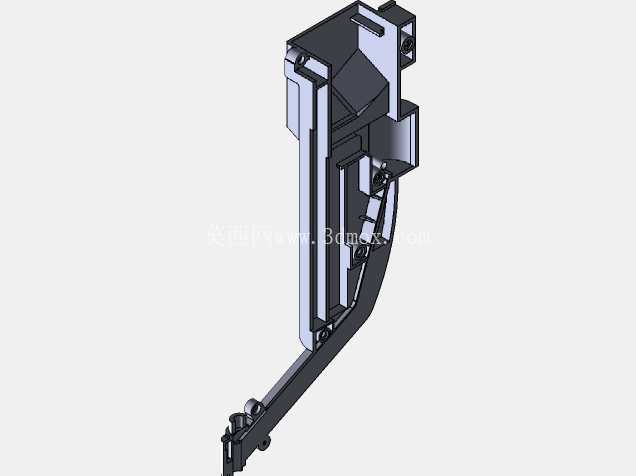

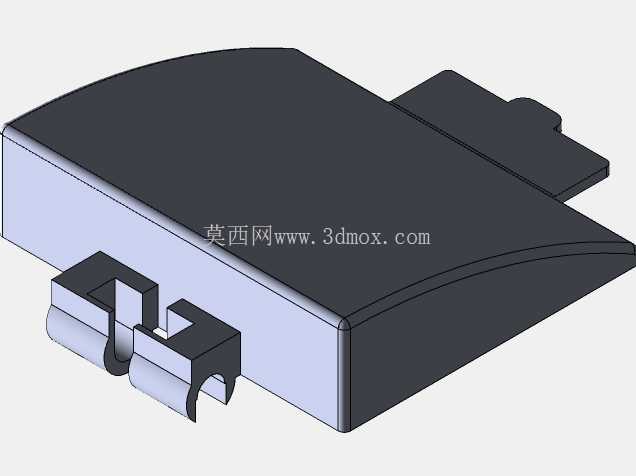

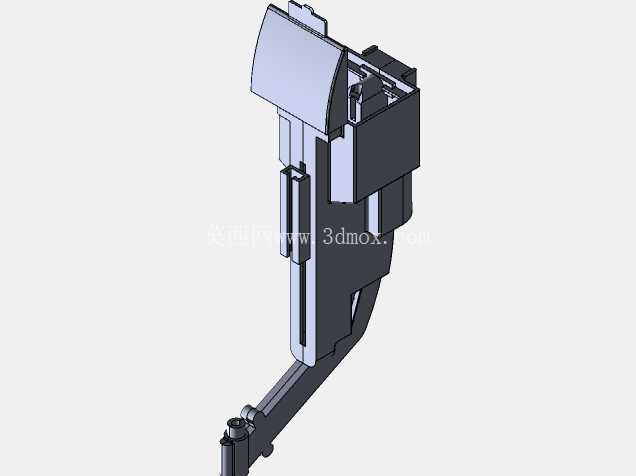

　　设计上采用螺旋轨道定向的核心逻辑，料仓内的杂乱螺丝随着螺旋抬升轨道的振动逐步上行，在轨道行进过程中通过结构限位筛选掉姿态不符合要求的螺丝，让符合姿态要求的螺丝沿轨道滑入出料导槽，最终顺着导料管输送到手持锁付批头的定位位置，整个过程不需要额外的气源或者复杂的视觉识别结构，依靠纯机械结构的限位筛选就可以完成螺丝的定向排序，结构可靠性更高，后期维护只需要定期清理轨道内的螺丝碎屑、异物即可，不需要复杂的参数调试。结构外形上采用狭长立式布局，整体安装边界控制在较小的占地范围内，可以直接放置在锁付工位的操作台面上，不需要额外架设大型支架，设备下部设置有安装固定位，可以通过螺栓直接锁附在工作台台面上，避免作业过程中设备振动移位；上部的料仓采用敞口式快开设计，作业人员可以快速补充螺丝，不需要拆解设备外壳，料仓的容量设计可以满足单班次2-3小时的连续供料需求，减少频繁补料的频次。

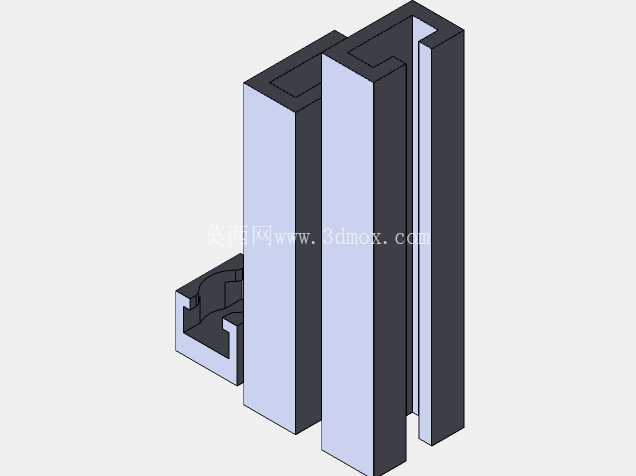

　　螺旋轨道的型面设计经过反复适配，轨道宽度、挡边高度根据目标螺丝的头部直径、螺杆长度做了参数化匹配，螺丝在轨道上行过程中，只有螺杆自然下垂、头部卡挂在轨道缝隙上的姿态可以顺利通过，其余姿态的螺丝会在轨道的缺口、挡边位置重新落回料仓，不会进入后续导料通道，从结构根源上杜绝卡钉问题。出料端的分料结构采用单行程单颗放行的设计，每次锁付动作触发后，分料块只放行一颗螺丝进入导料管，避免多颗螺丝同时进入导料管造成堵管，分料块的行程和手持批的下压动作做机械联动，不需要额外的电控信号触发，整体结构更简洁，故障率更低。

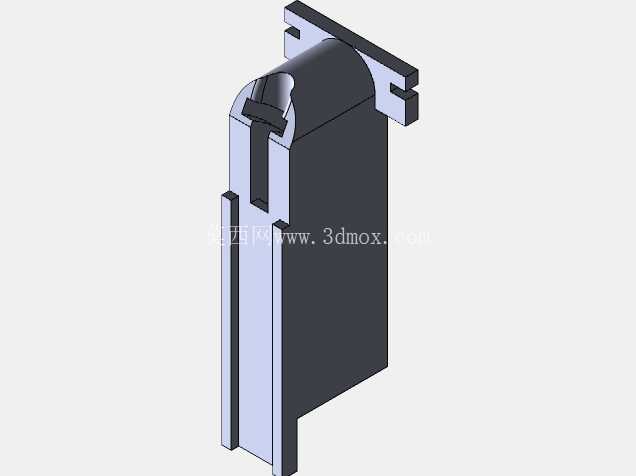

　　导料通道的内壁做了光滑过渡处理，没有直角拐点，螺丝在通道内依靠自重下滑，不会出现卡滞，通道出口位置设置有定位挡片，螺丝到达出口位置后会保持垂直姿态，等待批头吸附锁付，不需要作业人员手动对位。整个结构的受力件都采用了耐磨材质设计，螺旋轨道和螺丝频繁接触的部位做了表面硬化处理，长期使用不会因为磨损出现轨道尺寸超差，导致筛选失效的问题；设备的振动源设置在下部基座位置，振动幅度可以根据螺丝的规格做适配调整，保证螺丝在轨道上行的速度稳定，不会因为振动幅度过大导致螺丝从轨道脱落，也不会因为振动幅度过小导致送料速度跟不上锁付节奏。在实际产线适配中，这类送料结构可以搭配不同规格的导料管，适配不同长度的螺丝，只需要更换对应宽度的轨道配件和导料管，就可以快速切换生产的螺丝规格，满足多品种小批量的组装生产需求，不需要整台设备更换，降低产线的工装投入成本。结构的安装接口做了通用化设计，基座的安装孔位符合常见的锁螺丝机台的安装尺寸，可以直接替换现有产线上的老旧送料结构，不需要重新加工安装位，适配性更强。
