潜伏式AGV智能搬运叉车结构设计

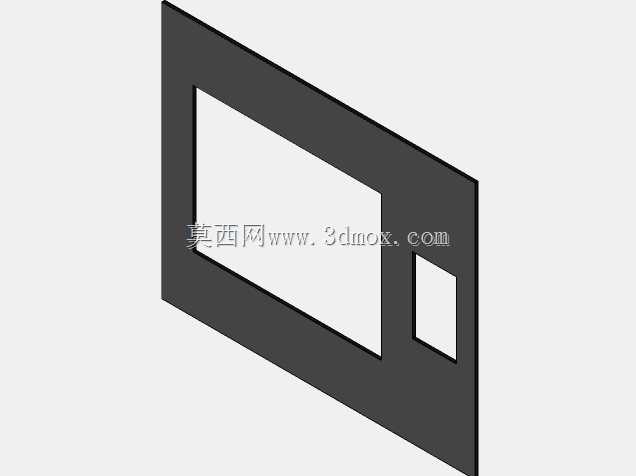

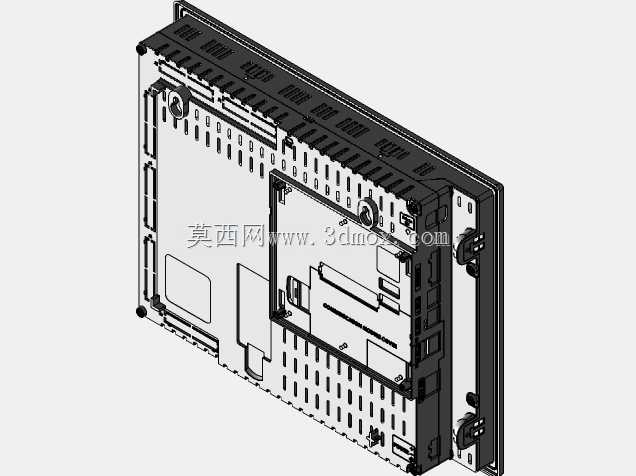

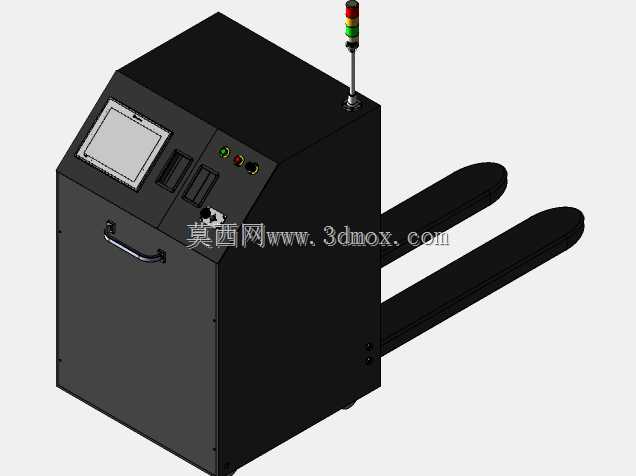

　　这款AGV叉车的结构设计完全围绕厂内物流的无人化搬运需求展开，在前期方案构思阶段，最先敲定的是货叉的前置低位布局，区别于传统人工驾驶叉车的驾驶位预留空间，整机将控制柜体与行走驱动单元整合为一体式方正箱体，既压缩了设备的整体占地空间，也能适配车间内多数窄通道的通行要求，常规1.2米宽度的物流通道即可完成转向与对位作业。从功能实现逻辑来看，设备顶部设置的三色状态指示灯采用立柱式安装，高度略高于柜体顶面，在车间多设备排布的场景下，周边工位人员可在较远位置快速识别设备的运行、待机、故障状态，避免作业动线交叉带来的碰撞风险。柜体正面倾斜嵌入的人机交互触控屏，角度经过反复调整，匹配现场运维人员站立操作的视线高度，

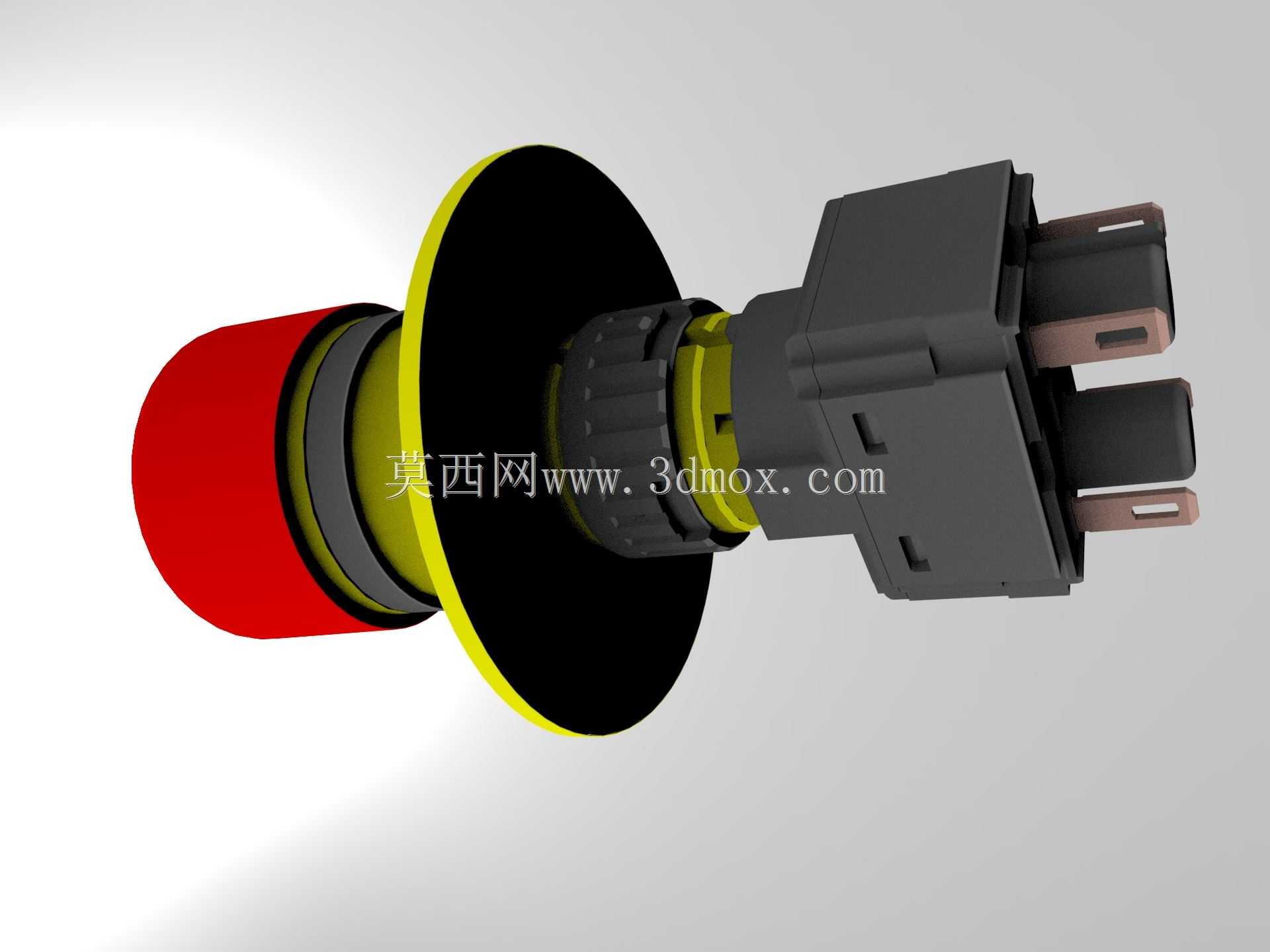

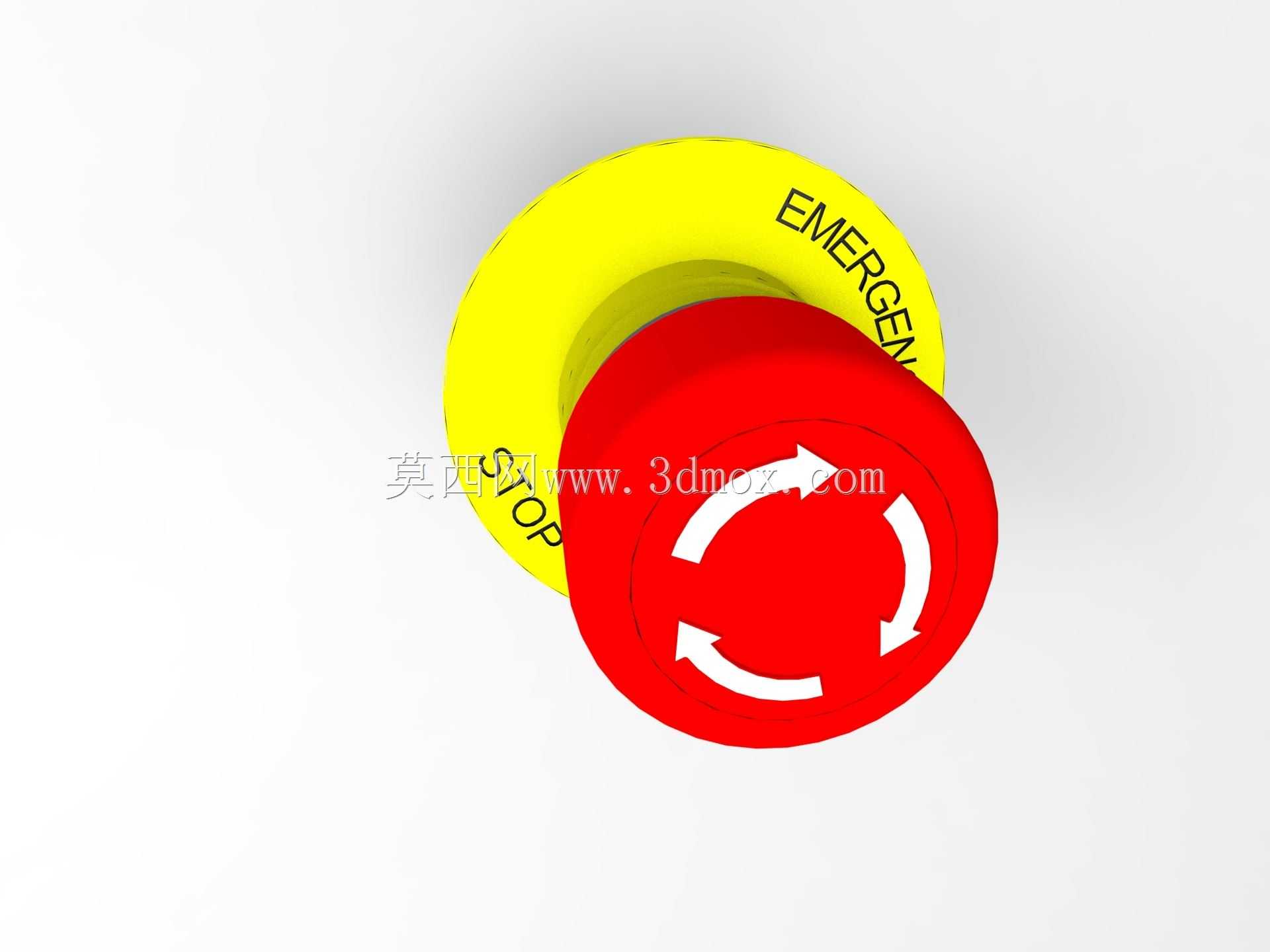

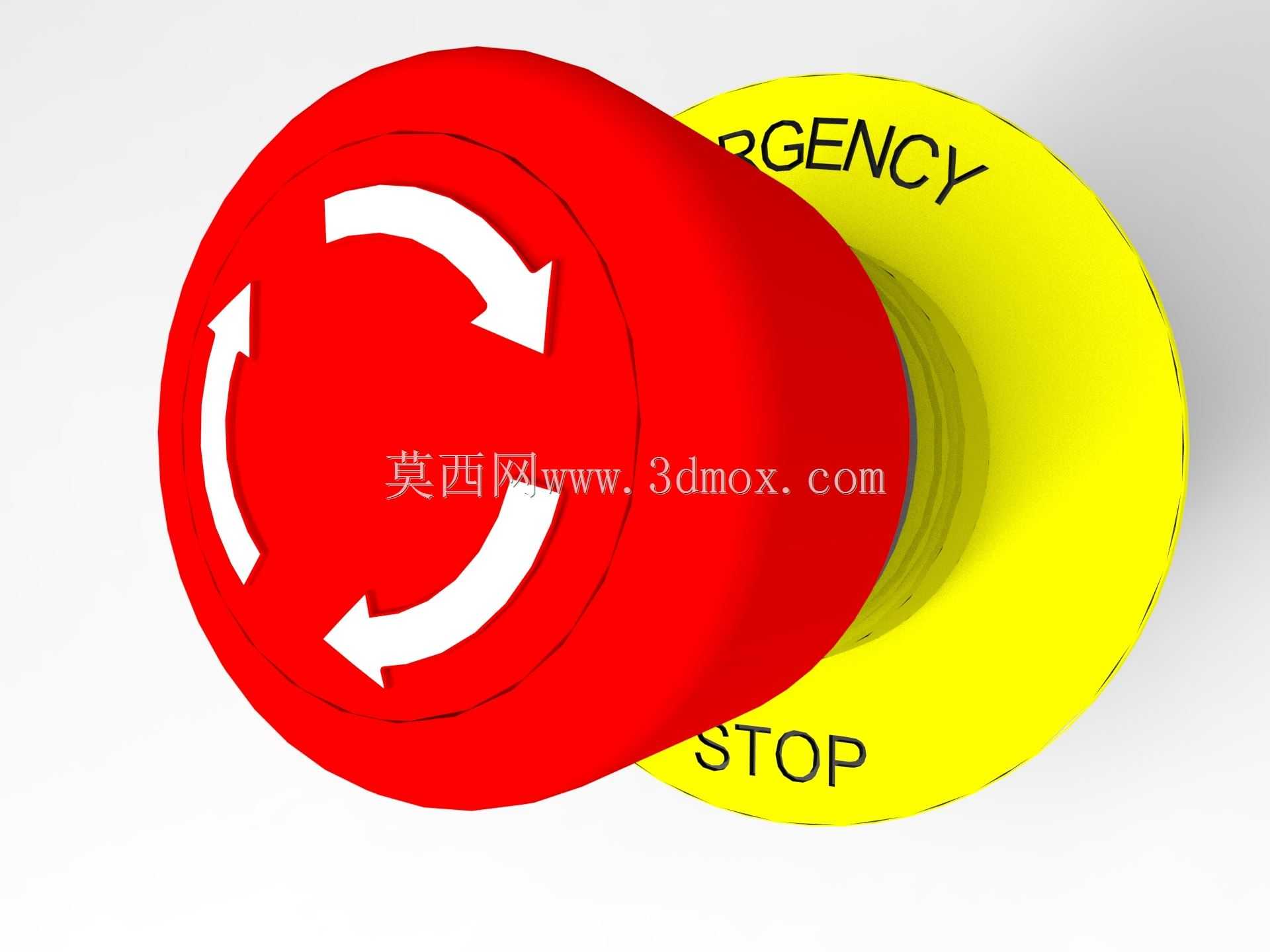

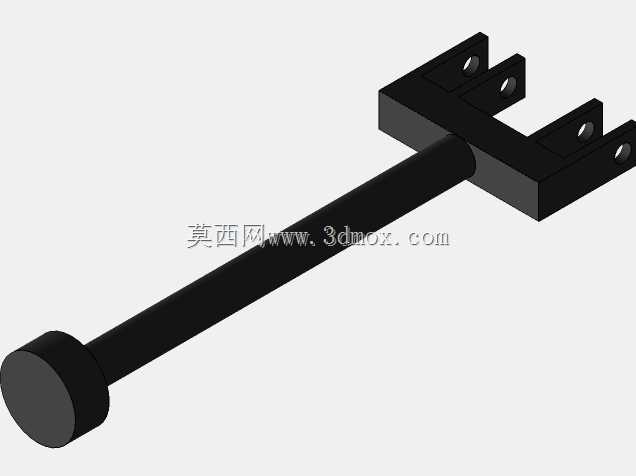

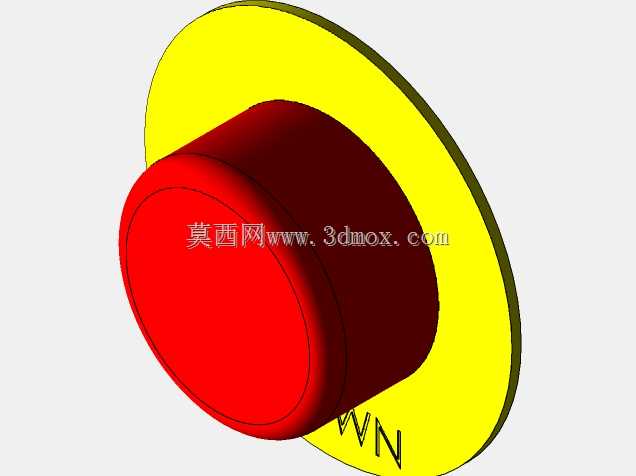

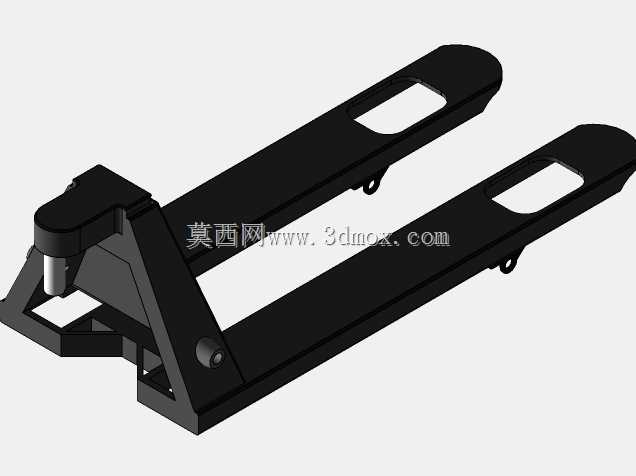

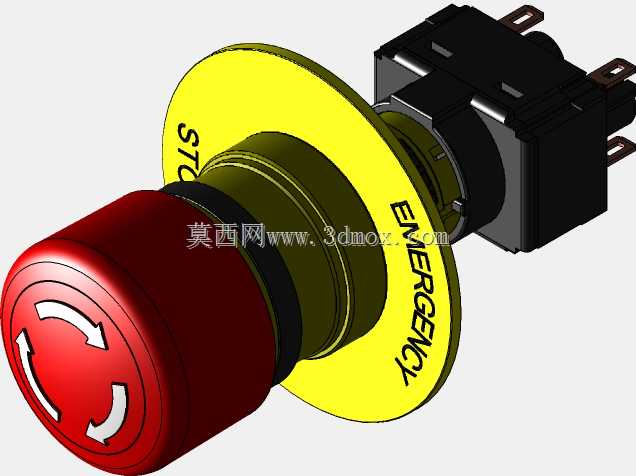

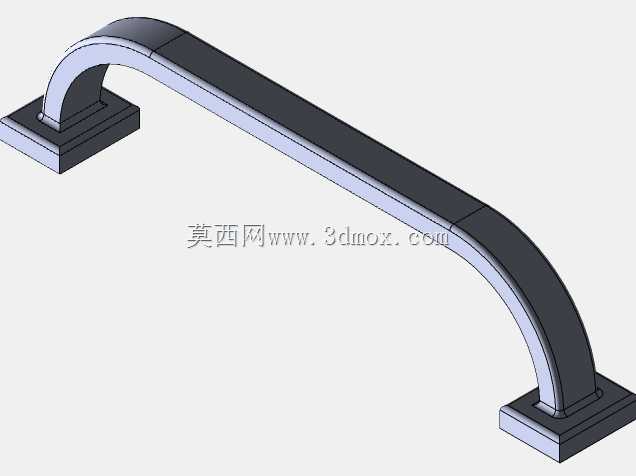

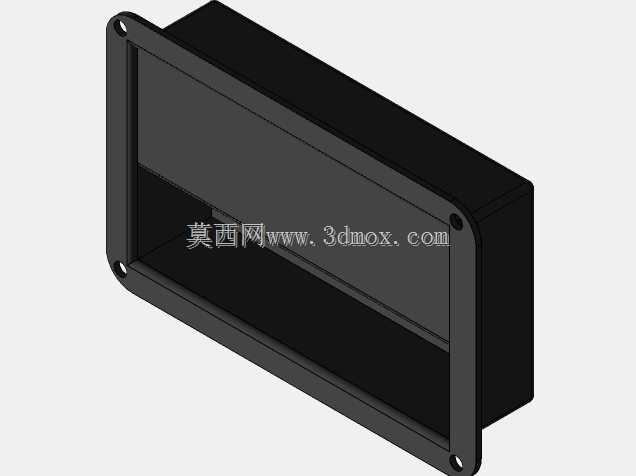

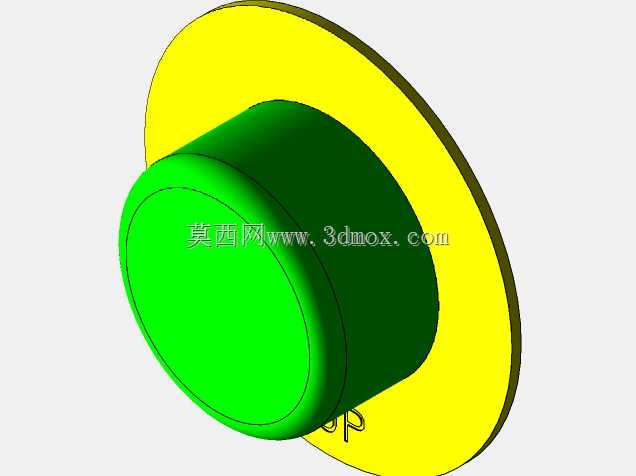

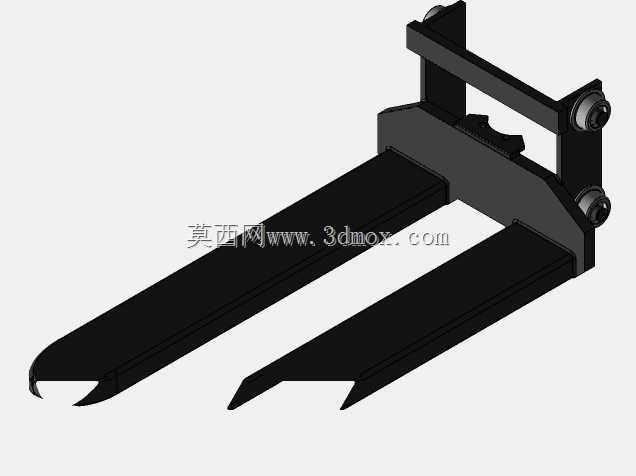

　　无需弯腰或垫脚即可完成路径参数调取、任务指令下发的操作，屏幕旁侧排布的物理按钮与急停开关，采用凸起式设计并预留足够的手指操作空间，即便佩戴劳保手套也能准确触发操作。柜体侧面设置的隐藏式拉手，主要用于设备断电或故障状态下的人工移位，拉手的安装位置经过重心测算，单人施力即可平稳拖动设备，不会出现侧倾风险。货叉部分采用标准托盘适配尺寸，叉体的厚度与间距完全匹配市面通用的川字底、田字底塑料托盘与木托盘，叉体前端做了圆弧导角处理，在自动对位托盘的过程中，即便存在±10mm的位置偏差，也能顺利插入托盘插孔，不会出现卡滞或顶推托盘的情况。行走轮组采用差速驱动布局，两个驱动轮对称布置在柜体底部靠前位置，后部设置万向随动轮，

　　这种布局的转弯半径可控制在设备自身长度的0.8倍以内，在货架区的直角转弯场景下无需多次进退调整，单次转向即可完成通道切换。柜体内部的电气元件安装采用分层隔板布局，上层放置控制器、通讯模块等弱电元件，下层放置电池组、驱动模块等强电元件，强弱电之间设置金属隔离板，避免电磁干扰影响导航信号的稳定性，同时每层隔板都预留了走线槽与散热通风孔，设备长时间连续运行时，内部热量可通过柜体侧面的通风栅格自然排出，无需额外加装大功率散热风扇，既降低了运行噪音，也减少了粉尘进入柜体内部的概率。在安装边界的考量上，设备的整体高度控制在1.1米以内，可顺利进入多数生产线边的低位物料架下方取货，货叉的最低离地高度适配常规托盘的底部间隙，举升行程满足1.

　　2米标准货架层的堆高要求，不会出现举升高度不足或超出行程的结构干涉问题。设备的外壳采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，既具备足够的结构强度抵御日常作业中的轻微碰撞，哑光表面也不会在车间照明环境下产生反光，干扰周边视觉传感器的正常工作。不同于传统人工叉车的配重后置设计，这款AGV将电池组布置在柜体底部中心位置，既起到了整机配重的作用，也降低了整机重心，在带载行驶尤其是急停状态下，整机的前倾角度控制在安全范围内，不会出现货叉端栽头的风险。导航传感器的安装位置预留了通用安装孔位，可根据现场实际需求适配磁条导航、二维码导航或激光SLAM导航模块，无需对外壳结构做二次打孔修改，缩短了现场部署的改造周期。
