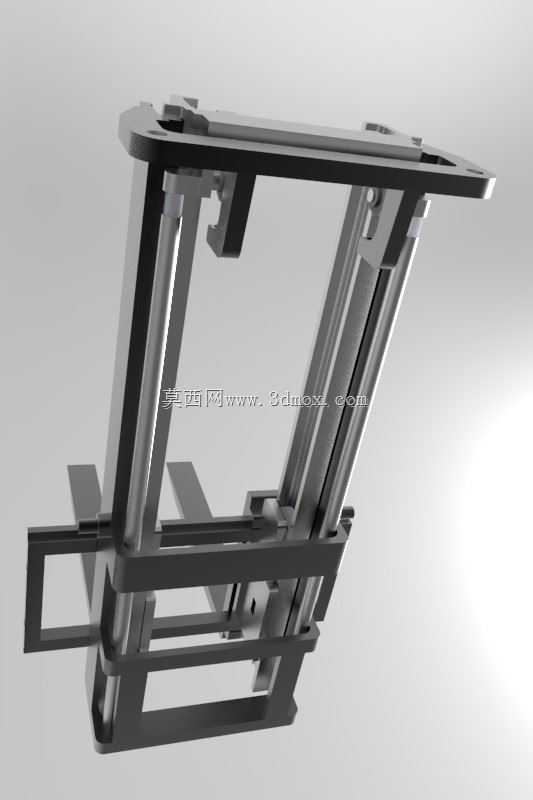

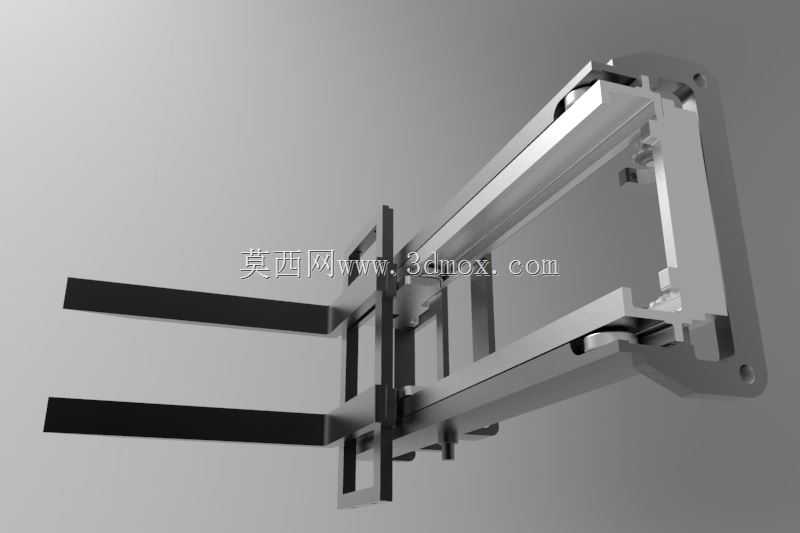

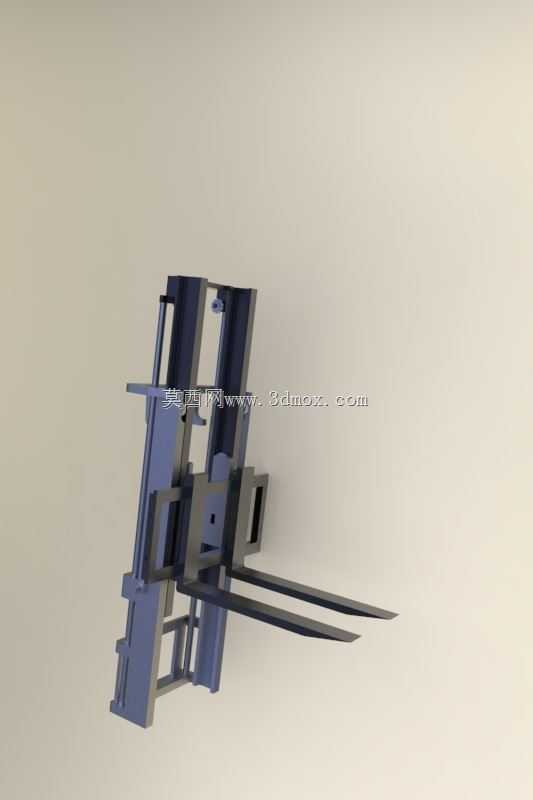

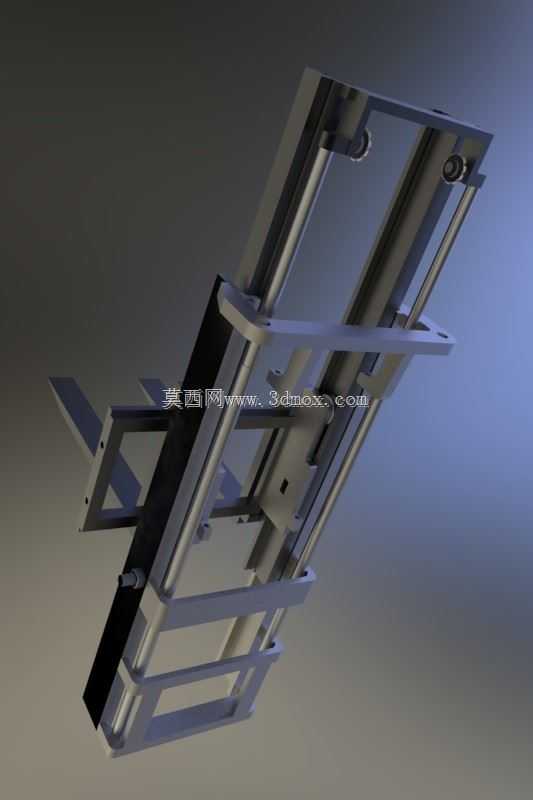

额定载荷5吨货叉前移式叉车属具结构

　　设计过程中首先梳理了5吨负载下的受力传递路径：货叉插入托盘承载货物后，载荷通过货叉根部的挂钩传递到横向滑架，再由滑架两侧的导向滚轮将力传递到纵向门架导轨，最终通过门架与叉车本体的连接座将载荷分散到整车的配重与前轮承载结构上，因此在滑架的横梁截面设计上，采用了变厚度的箱型焊接结构，在货叉挂钩安装的受力集中区域做了局部加厚，而在非主要受力的中部区域适当减薄板材厚度，在保证整体抗弯截面模量满足1.25倍额定载荷静载测试要求的前提下，尽可能降低属具自身的重量，减少对叉车前端载荷余量的占用。导向轮的安装位置做了上下跨距的优化，相比常规小吨位叉车的导向轮布局，这套结构的上下导向轮垂直间距加大了18%，在货叉起升到最大高度时，在仓储物流、车间物料转运、厂区货场装卸场景中，叉车属具的结构合理性直接决定了单次作业的负载稳定性与操作容错空间，本次呈现的是适配5吨额定负载的叉车货叉升降架结构，区别于传统整体式门架的冗余设计，这套结构将货叉安装、侧移调节、升降导向三个核心功能模块做了集成化布局，没有多余的外置加强筋，所有受力构件的截面尺寸都经过载荷路径的优化匹配。从实际作业的适配场景来看，这套结构可以直接替换同吨位平衡重式叉车的原有货叉架，也可以加装在伸缩臂叉装车的前端作为属具使用，针对的是工厂内重型模具转运、仓储高位重型货架存取、货场成件托盘货物堆垛的常规作业需求，不需要额外加装附属油路即可完成基础的升降与货叉间距调整动作。

　　导向轮与导轨的接触长度更长，能够有效降低滑架在高位承载时的横向晃动量，避免高位取放货时因为结构晃动导致的货物倾翻风险。货叉的安装挂钩采用了标准的挂钩式接口，适配行业内通用的III类货叉安装尺寸，用户可以根据实际作业需求更换不同长度、不同厚度的货叉，不需要对滑架结构做二次加工，挂钩上预留的定位销孔可以快速锁定货叉的横向间距，调整货叉间距时只需要拔出定位销，滑动货叉到对应托盘的插孔位置再插入定位销即可，不需要额外的工具辅助。安装边界方面，这套结构的纵向安装厚度控制在280mm以内，不会过多占用叉车前端的作业空间，在狭窄通道内作业时，属具自身的厚度不会影响车辆的转弯半径适配；两侧导向轮的安装间距适配标准的2吨级门架导轨槽宽，

　　不需要对原有叉车的门架做改装即可直接匹配安装；滑架背部的起升链条连接座采用了对称双点连接设计，起升时两侧链条的受力均匀，不会出现单侧受力导致的滑架卡滞问题。结构上还预留了侧移器的安装接口，如果后续作业需要货叉整体侧移来对位托盘，只需要在滑架前端加装标准侧移油缸与侧移滑架即可，不需要重新打孔或者焊接改造，接口的安装孔位与市面上主流的5吨级叉车侧移器完全通用。从实际使用的细节来看，所有滚轮的安装轴都设计了润滑脂注油通道，日常维护时不需要拆解结构即可完成滚轮轴承的润滑，延长导向部件的使用寿命；货叉挂钩的接触表面做了淬火处理，表面硬度达到HRC45以上，长期承载货叉的滑动摩擦也不会出现明显的磨损凹陷，避免货叉安装后出现上下旷量。

　　在结构的焊接工艺设计上，所有受力焊缝都采用了连续角焊缝，焊缝高度根据板材厚度匹配为6-8mm，在应力集中的拐角位置做了圆弧过渡处理，避免焊接应力集中导致的结构开裂问题，整体结构没有采用复杂的曲面造型，所有构件都采用标准板材切割焊接成型，加工难度低，普通的机加工车间即可完成生产制造，不需要专用的成型模具。针对不同作业场景的适配性，这套结构的货叉架中部预留了附属属具的安装孔位，可以加装串杆、桶夹、纸卷夹等其他属具，拓展叉车的作业范围，不需要更换整个滑架结构，降低用户的属具采购成本。在高位作业的稳定性设计上，滑架背部的导向轮采用了偏心轴安装结构，长期使用出现导向间隙后，可以通过转动偏心轴调整滚轮与导轨的配合间隙，不需要更换滚轮或者加调整垫片，维护操作更加简便。
