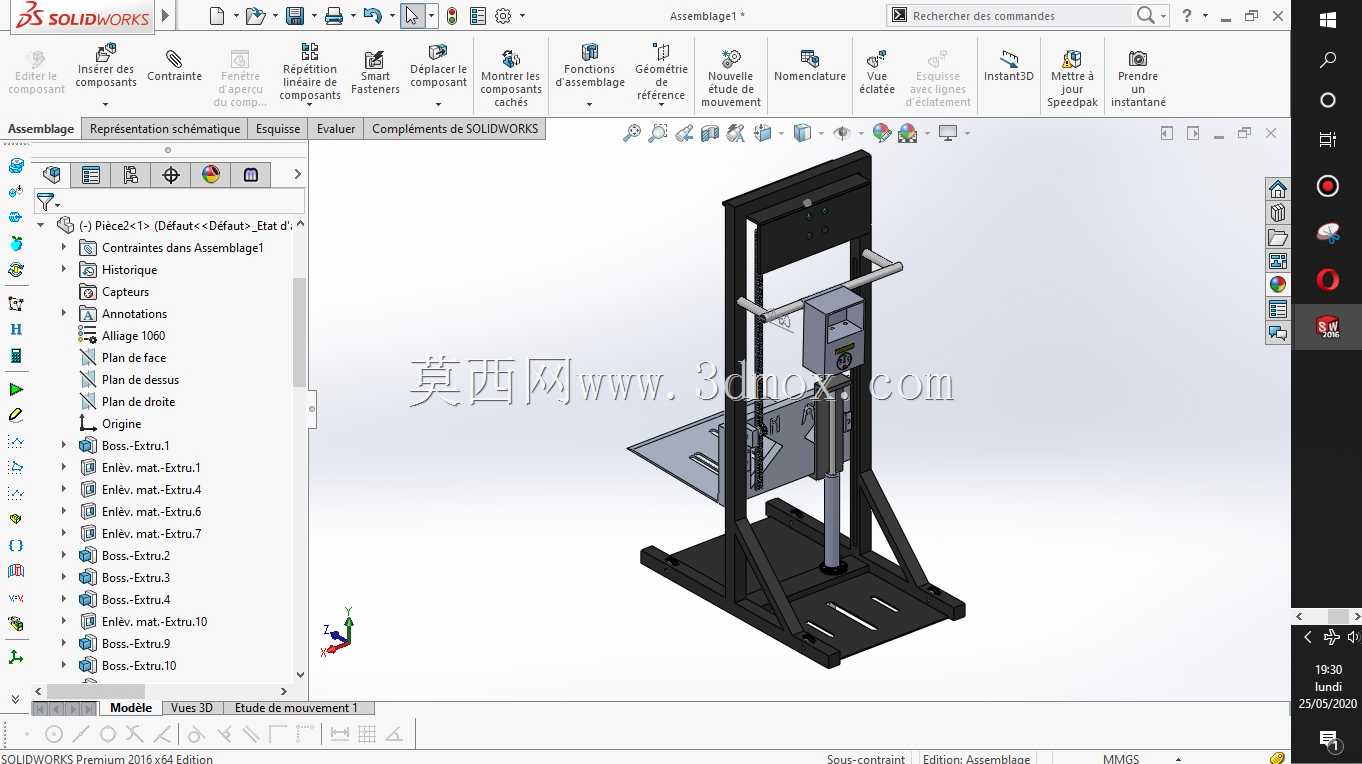

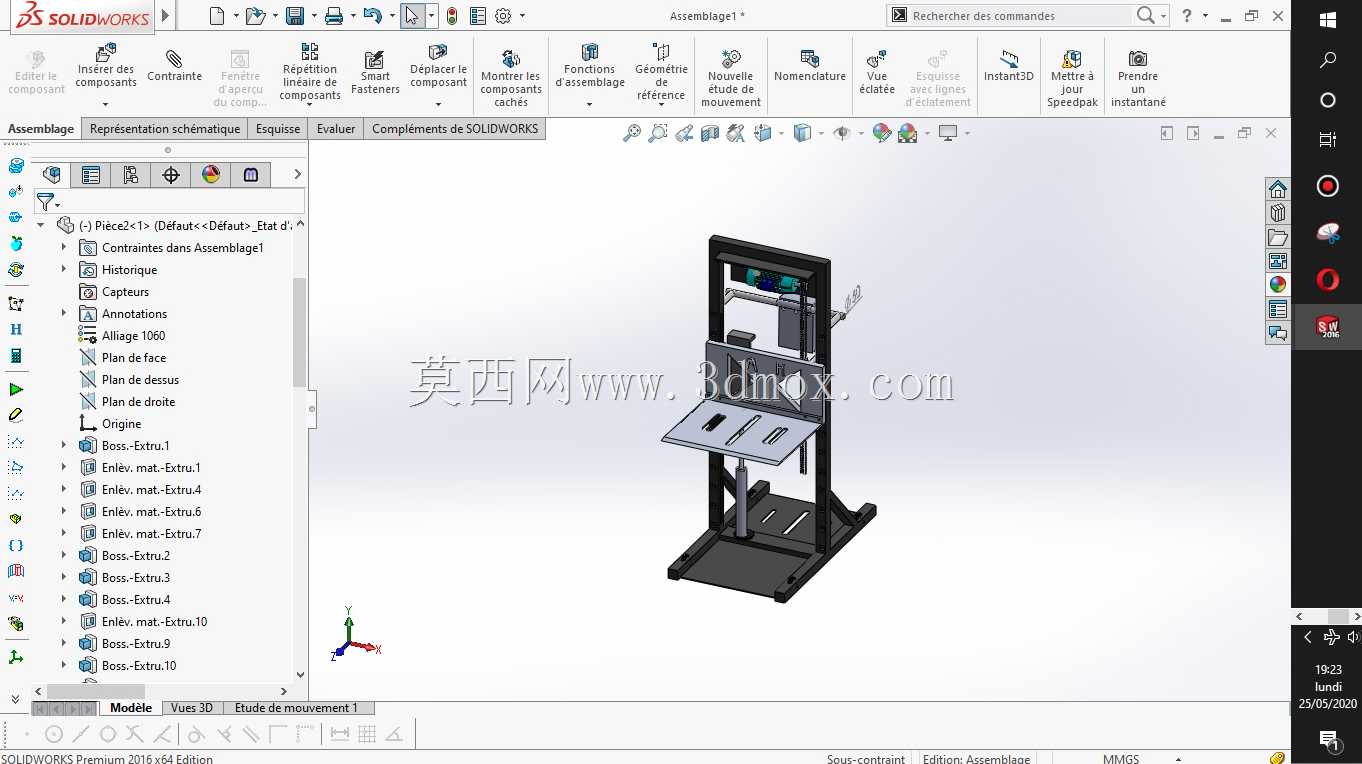

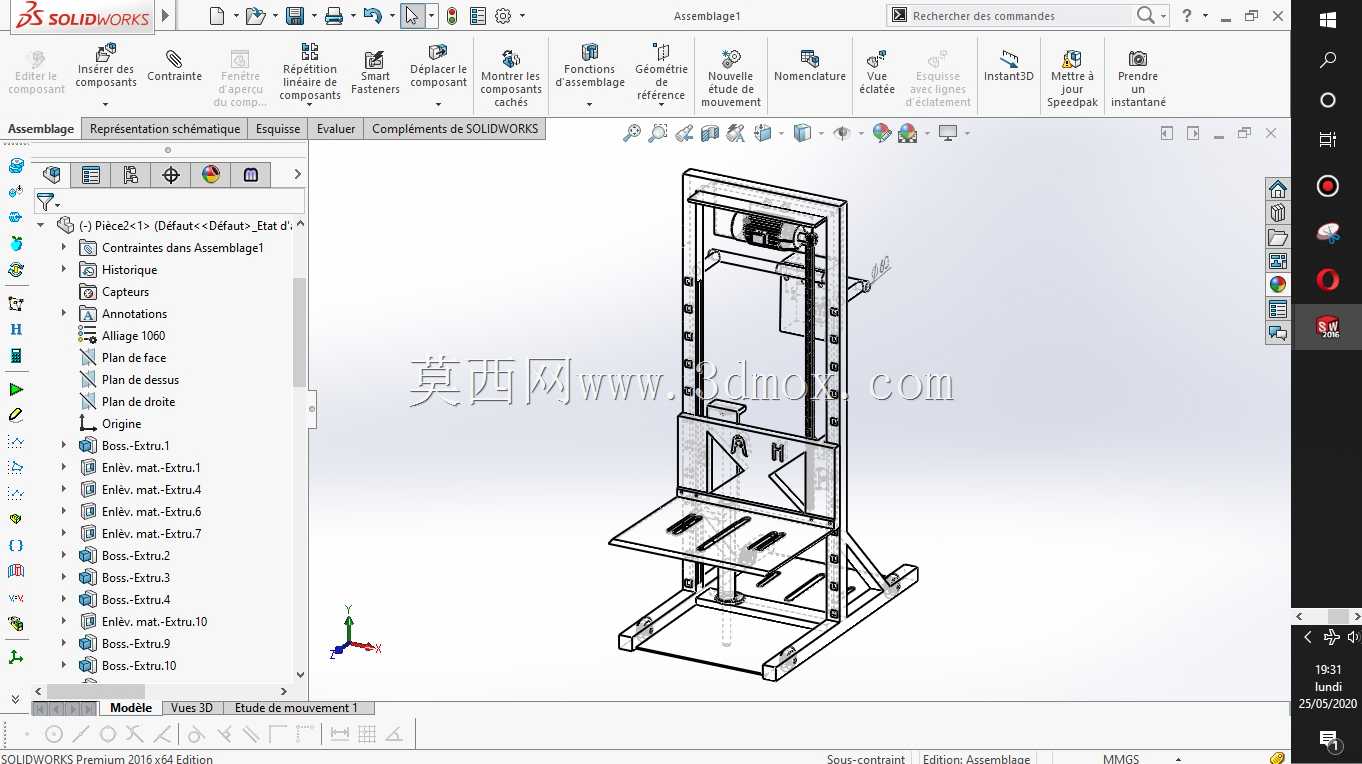

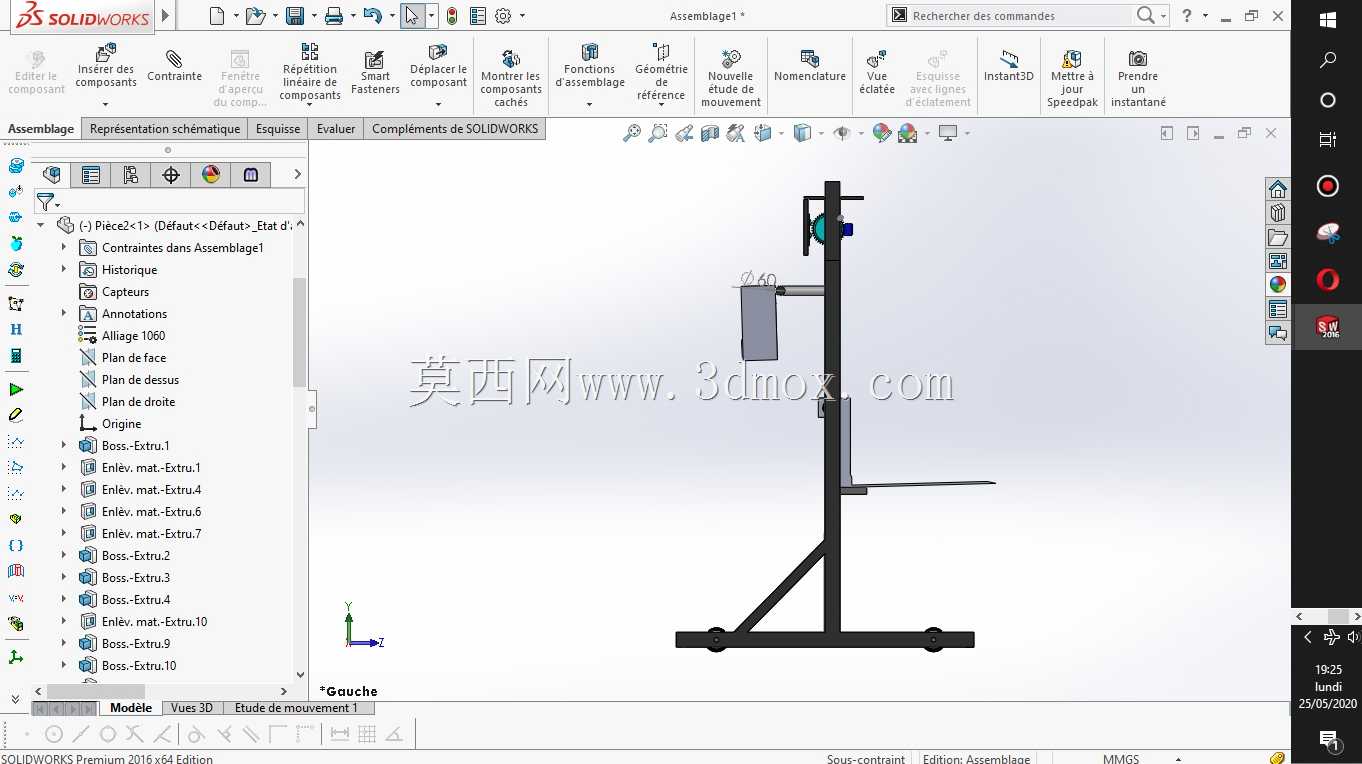

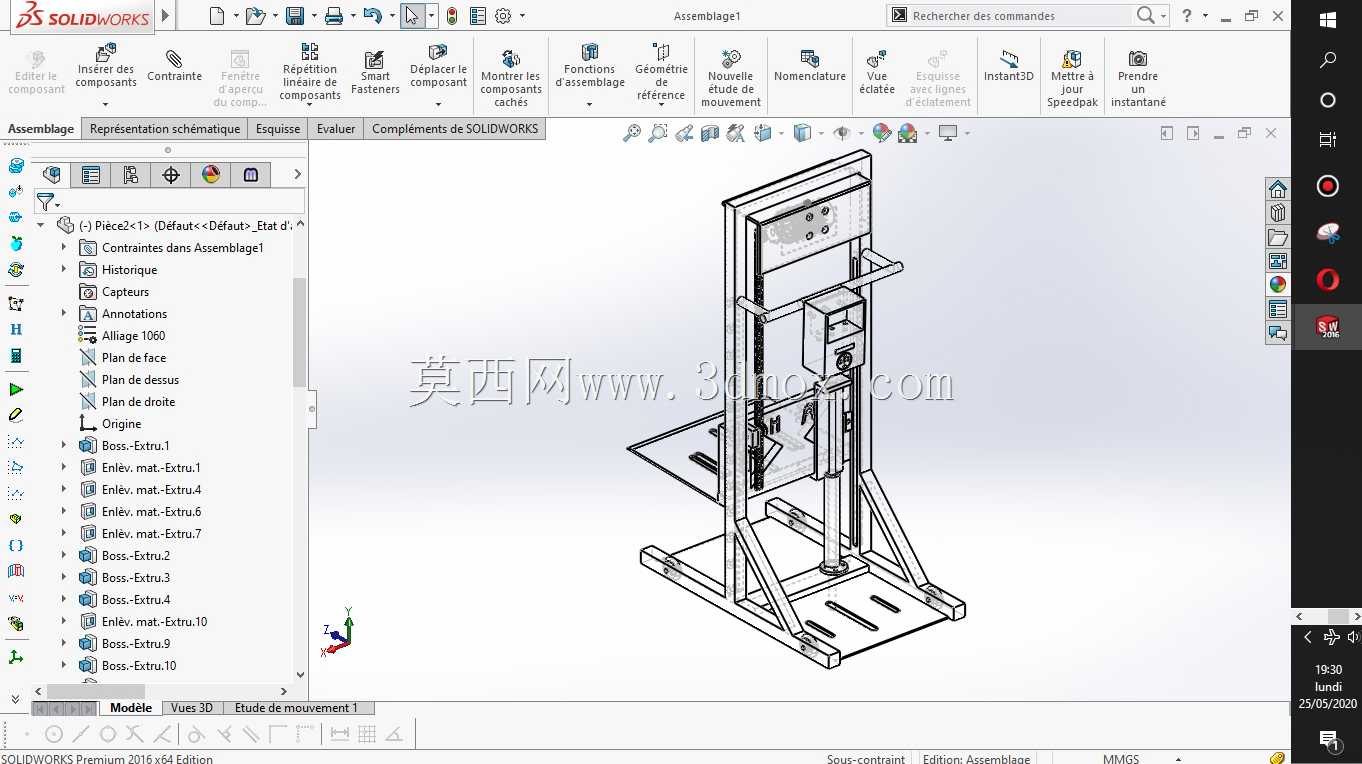

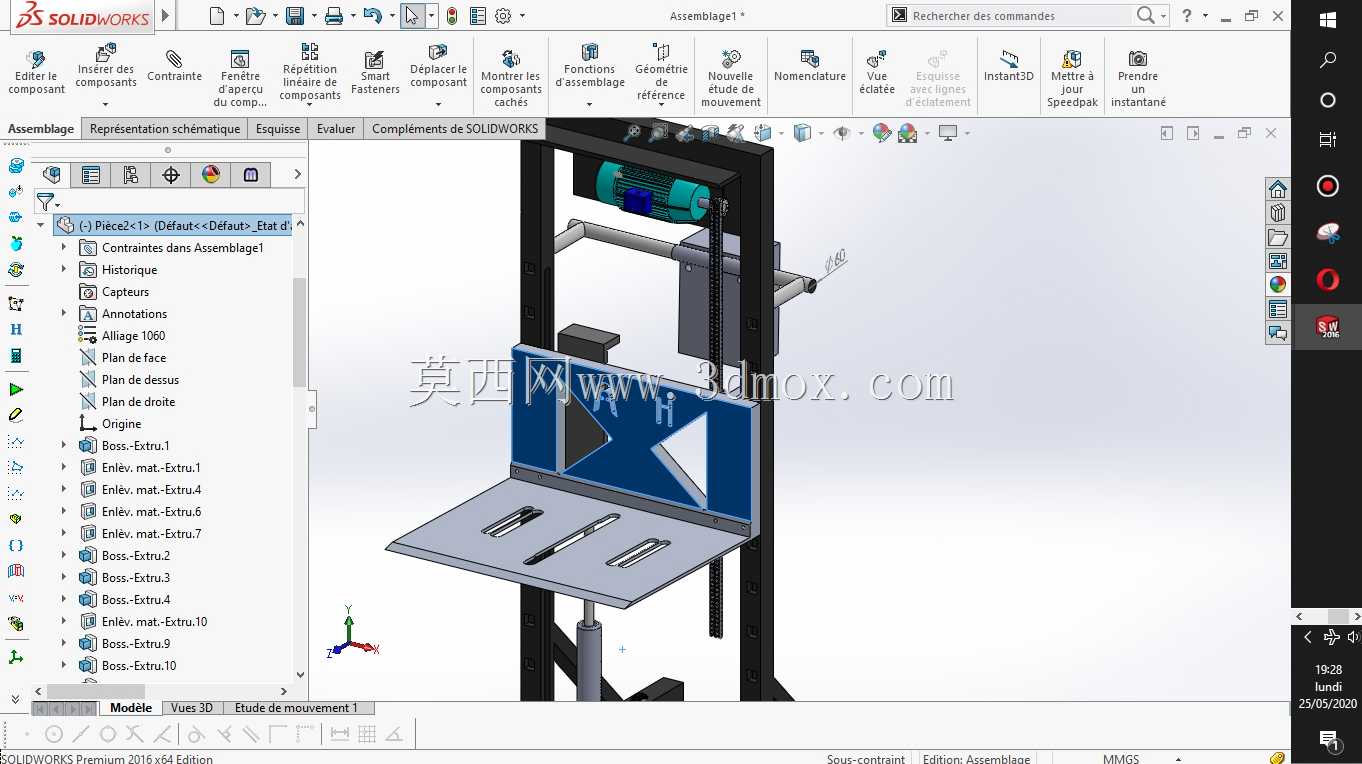

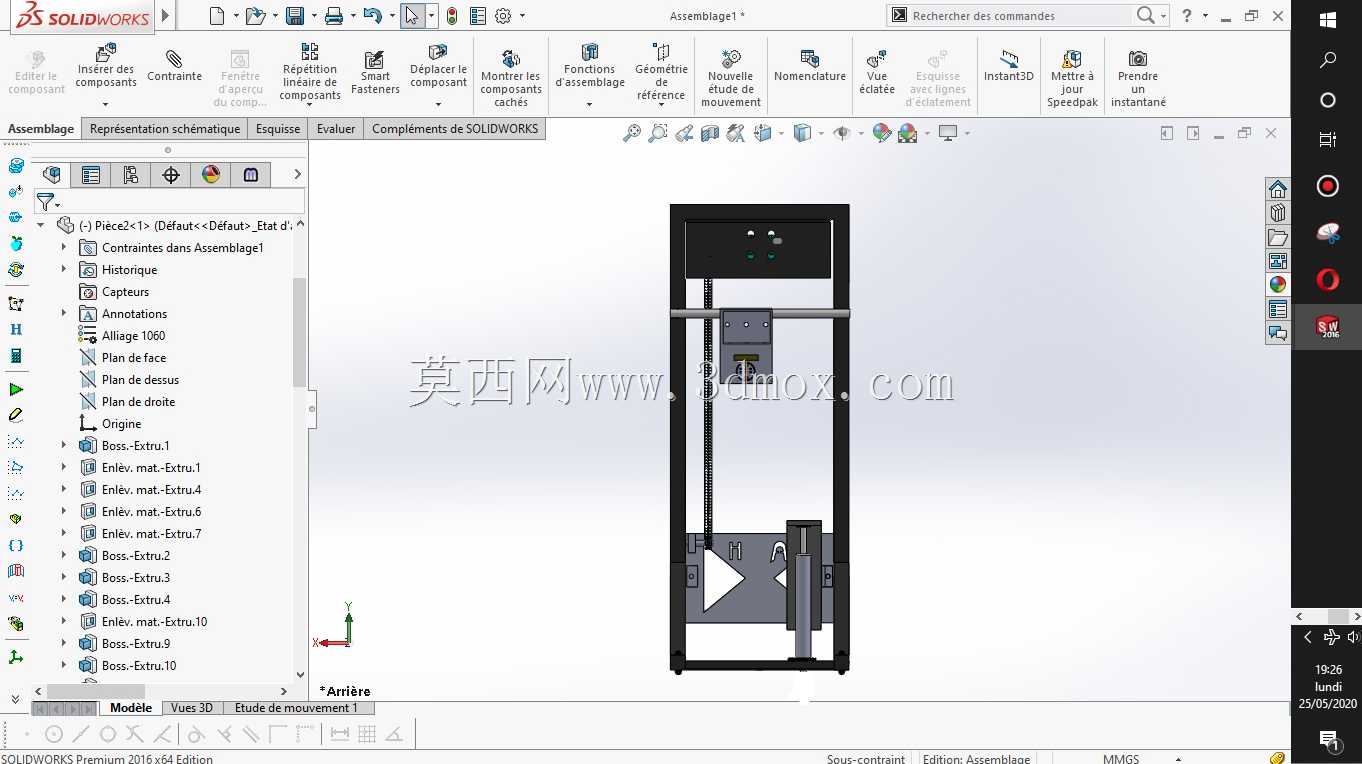

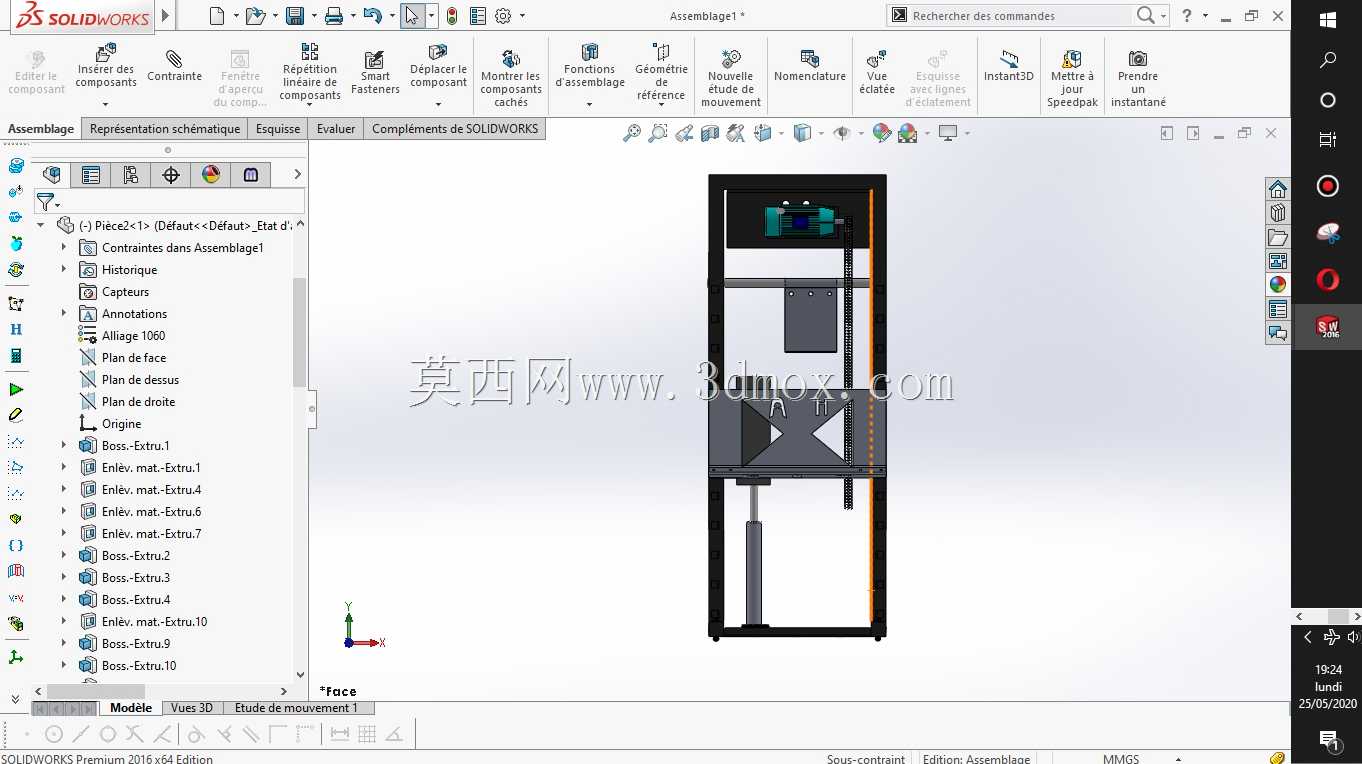

立式堆高作业叉车结构三维设计

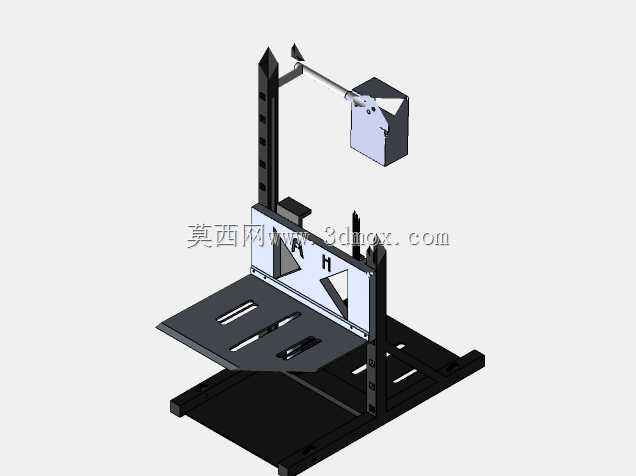

　　这款立式堆高叉车的结构设计，核心围绕窄通道仓储场景的作业需求展开，区别于传统平衡重式叉车的大转弯半径设计，该结构采用单立柱门架搭配前置载货平台的布局，能够在1.2米宽度的巷道内完成转向与堆垛动作，适配电商仓、备件库、线边物料暂存区这类空间紧凑的作业场景。从实际用途来看，该设备主要针对1吨以内的轻型物料进行垂直堆高与短距离转运，可完成地面到1.8米高度范围内的货架取放货、工位间物料转运、栈板堆叠等常规作业，相比手动液压堆高车，其固定的导向结构能够避免升降过程中的平台偏摆，降低易碎物料、精密工装转运过程中的磕碰风险。功能特性层面，门架采用双列滚轮导向结构，载货平台的两侧设置有可调式挡料条，可根据承载物料的托盘尺寸调整挡料位置，

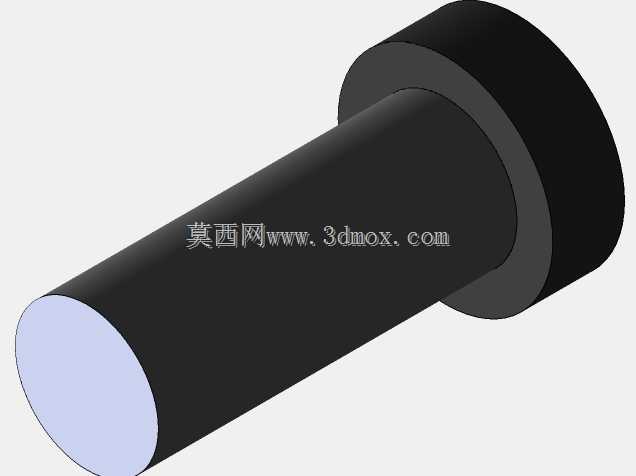

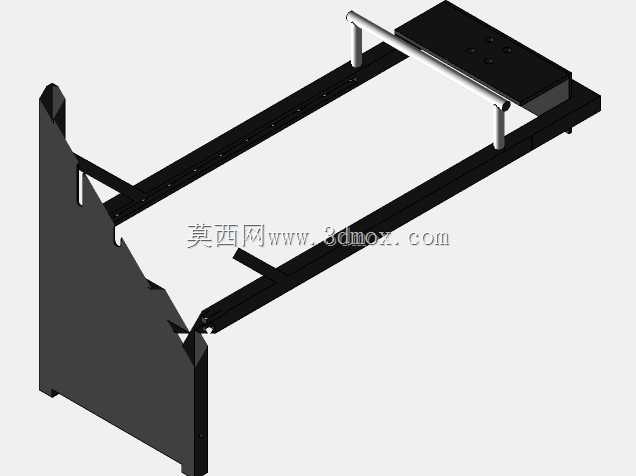

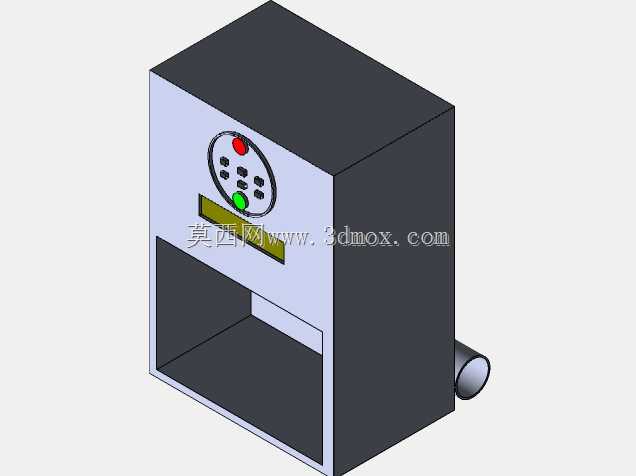

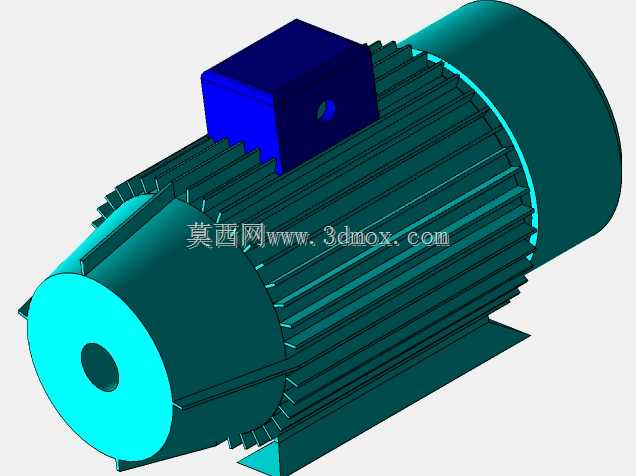

　　防止转运过程中物料滑落；底部基座采用前伸支腿布局，支腿内部预留了配重安装腔，可根据实际额定载荷配置对应重量的配重块，无需额外增加尾部外廓尺寸，进一步压缩设备的整体占地空间；操作区域设置在门架侧方，作业人员可全程观察载货平台的升降位置与对位情况，减少堆垛过程中的对位调整时间。设计思路上，整体结构优先考虑加工与装配的工艺性，门架立柱采用标准矩形冷弯型钢加工，导轨面无需额外加装镶条，直接通过滚轮与型钢表面配合，降低零件加工成本；升降驱动的安装座设置在门架顶部，采用模块化安装设计，后续维护时可直接整体拆卸驱动单元，无需拆解整个门架结构；所有转动销轴部位均预留了润滑脂注油通道，日常保养时无需拆解结构即可完成润滑作业，

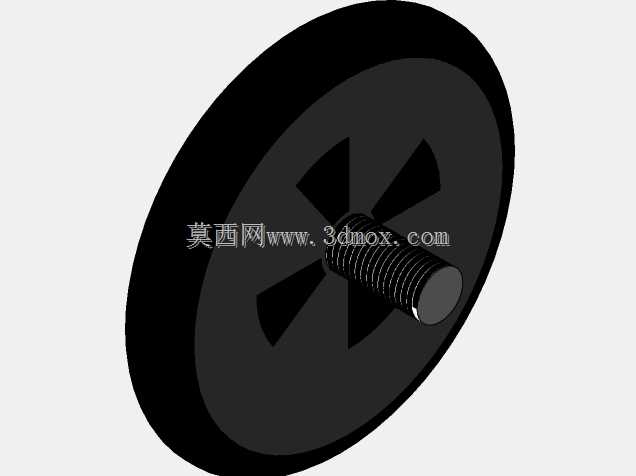

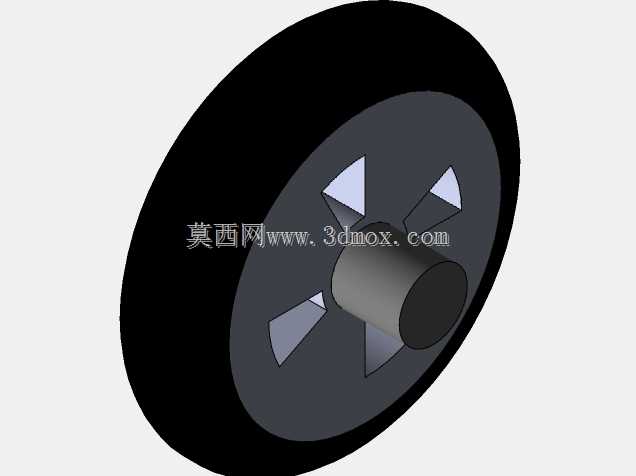

　　降低设备长期使用的维护成本。外形尺寸与安装边界方面，设备整体宽度控制在0.8米以内，总长度不含货叉平台为1.1米，基座底部的支腿跨距为0.75米，可直接驶入大部分标准托盘的底部空间；门架缩回状态下的总高度为2.1米，能够顺利通过2.2米高度的常规车间防火门，最大起升高度下的门架顶部高度为2.3米，适配常规2.5米层高的仓储货架作业需求；底部行走轮采用前小轮、后万向轮的布局，前轮采用聚氨酯包胶材质，行走过程中不会对环氧地坪、PVC地坪造成压痕，后轮带刹车结构，设备停靠时可锁定后轮，避免堆高作业过程中设备滑移。从结构受力角度来看，门架与基座的连接部位采用加强筋满焊设计，可承受额定载荷下1.25倍的偏载载荷，符合工业车辆的结构强度要求；

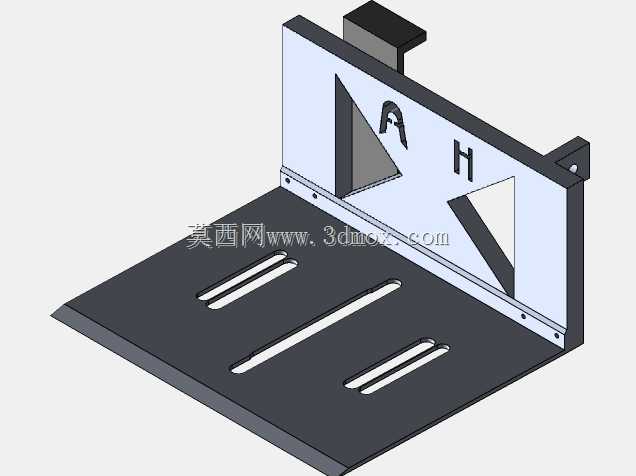

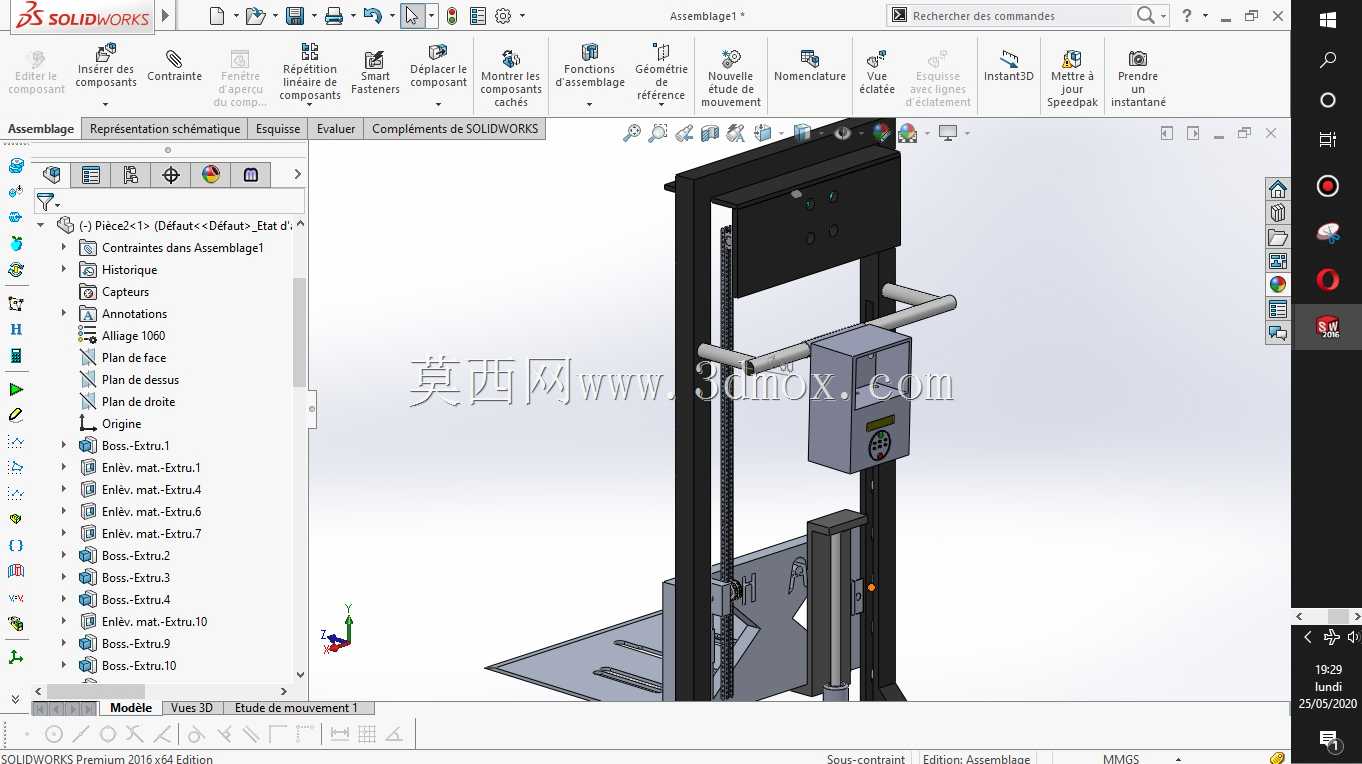

　　载货平台的台面采用花纹钢板铺设，表面摩擦力足够，避免托盘在平台上滑动；整个设备的所有外露棱角均做了R3以上的圆角处理，避免作业过程中剐蹭人员或周边物料。该结构在建模过程中完整还原了各部件的装配间隙，滚轮与导轨的配合间隙设置为0.5毫米，既保证升降过程的顺畅性，又不会出现过大的晃动间隙；链条传动部位预留了张紧调整空间，长期使用出现链条伸长后，可通过调整螺栓张紧链条，无需拆卸更换部件。
