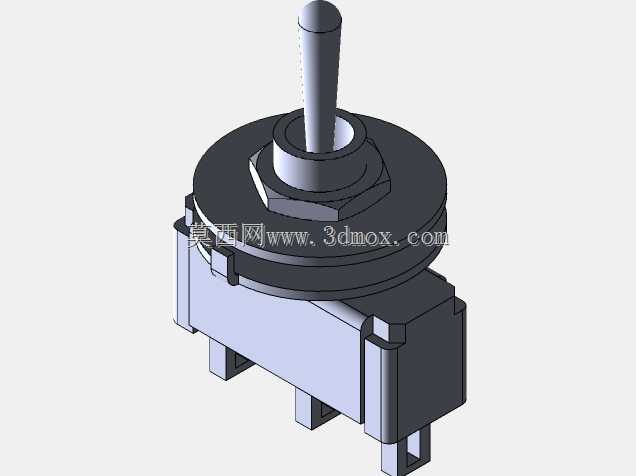

在手持通讯终端、小型便携电子设备的内部电路控制设计中,这类三向拨动开关是承担多档位电路切换功能的核心基础元件,不同于常规两档通断开关,它可以在三个操作位置分别输出不同的电路通断组合,满足设备多模式切换、功能档位选择的实际使用需求。从结构设计层面来看,这款开关采用顶部拨杆外露、主体嵌入安装的布局,拨杆顶端做了圆弧收边处理,操作时手指接触的触感更顺滑,不会出现尖锐棱角硌手的问题,拨杆根部设置了六角锁紧螺母结构,安装时可以通过螺母将开关主体牢牢固定在设备壳体的安装孔位上,避免长期拨动操作导致开关本体松动移位,影响操作手感与电路连接可靠性。开关的主体外壳采用工程塑料注塑成型的拼接结构,上下壳体通过卡扣结构实现紧密扣合,既可以为内部的动触片、
静触片、复位定位结构提供封闭的防护空间,避免外界灰尘、水汽侵入触点区域造成接触不良,也能在批量生产时实现快速装配,降低生产组装的工艺复杂度。底部伸出的插脚采用直插式设计,适配波峰焊、手工焊等多种电路板焊接工艺,插脚的排布间距符合常规小型电子元件的布板规范,在进行PCB Layout设计时不需要预留额外的异形空间,能够有效提升电路板的空间利用率,适配便携通讯设备内部紧凑的布板需求。从功能特性角度来说,这款三向拨动开关的内部设置了定位弹珠与弹簧配合的档位定位结构,当拨杆被拨动到对应档位位置时,弹珠会卡入对应位置的定位凹槽中,给操作者传递清晰的档位到位反馈,避免出现档位切换模糊、误触移位的问题,每个档位对应的触点接触压力都经过结构校核,
保证在长期反复拨动操作后,触点依然能保持稳定的接触压力,不会出现接触电阻过大、电路瞬断的问题。在实际选型应用中,这类开关常被用在小型对讲机、便携通讯终端的功能切换场景,比如切换不同的通讯频段、调整设备的工作模式、控制电源的多档位输出,也可拓展应用在小型数码产品、便携检测设备的控制回路中。设计这款开关的三维模型时,重点还原了安装配合的关键尺寸:顶部六角螺母的对边尺寸、螺纹段长度直接决定了它能适配的设备壳体厚度范围,安装时壳体开孔直径需要略大于开关主体的定位圆柱直径,预留0.1-0.2mm的装配间隙,避免安装时出现过盈挤压导致壳体变形或者开关卡滞;底部插脚的伸出长度、相邻插脚的中心距是PCB设计的核心参考尺寸,
建模时严格按照实际焊接工艺要求预留了插脚与焊盘的配合余量,避免出现插脚无法顺利插入焊盘孔、焊接后开关本体歪斜的问题。拨杆的摆动角度也做了结构限位设计,三个档位之间的拨杆摆动角度控制在合理范围内,既不会因为摆动角度过小导致档位区分不明显,也不会因为摆动角度过大占用过多设备内部的操作空间,拨杆的摆动行程与内部触点的滑动行程做了匹配设计,保证拨杆到达档位位置时,触点能够完全滑动到对应接触位置,不会出现半接触、拉弧的问题。从结构可靠性角度考虑,开关内部的动触片采用弹性铜合金材质建模还原,触片的接触部位做了圆弧凸起设计,既能保证与静触片的接触面积足够大,降低接触电阻,也能在拨动过程中实现触点的自清洁效果,磨掉触点表面可能产生的氧化层,提升长期使用的接触稳定性。外壳的拼接缝隙处做了错位止口结构设计,能够在不额外增加密封件的前提下,提升外壳的防尘能力,适配多数非极端恶劣环境下的使用场景。在进行整机结构设计时,还需要注意拨杆上方的操作空间预留,要保证手指拨动拨杆时不会被设备壳体的其他结构干涉,拨杆顶端伸出设备壳体的高度也要控制在合理范围,既方便操作,也不会因为伸出过长容易被外力磕碰导致拨杆断裂或者开关损坏。
