5V单路继电器控制模块结构设计

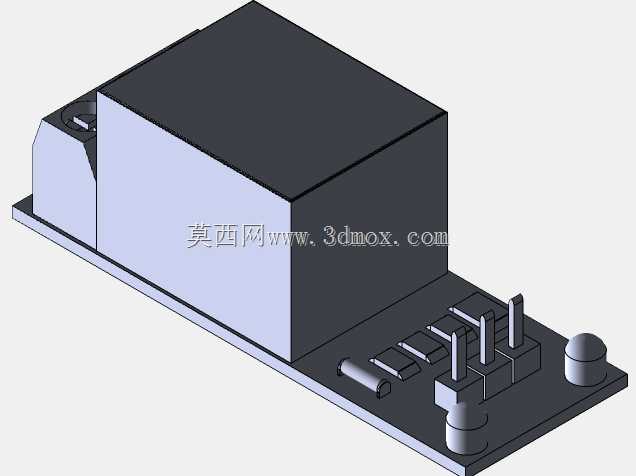

　　在低压电控回路的设计搭建过程中，5V规格的继电器模块是小功率负载通断控制场景里应用极广的基础部件，常出现在智能家居控制节点、学生电子实训装置、小型自动化设备的信号转接回路、物联网终端的执行端驱动等场景中，承担着用低压控制信号隔离驱动高压负载回路的核心作用，避免主控单元直接接触强电回路带来的干扰与损坏风险。这款继电器模块的整体结构围绕实际安装与接线需求展开设计，主体由电磁继电器本体、PCB载板、外接插针、状态指示元件、保护元件以及安装固定柱几个部分组成，所有结构件的布局都充分考虑了实际装配时的操作空间与干涉问题。从结构布局来看，电磁继电器本体采用卧式贴装在PCB载板的一侧，占据了模块近三分之二的上部空间，

　　继电器本体的塑壳采用卡扣与引脚焊接双重固定的方式与载板连接，既保证了焊接后的结构强度，也能在后期维护时方便拆换继电器本体，不需要整体报废整个模块。载板的下部区域排布了三个直插式接线插针，分别对应控制信号输入、电源正、电源负三个接线端，插针的间距采用标准2.54mm排针间距，能够直接适配常规杜邦线连接，也可以直接插在面包板或者标准排母座上，不需要额外做转接处理，适配绝大多数嵌入式开发板的接口规格。载板上还预留了续流二极管、限流电阻以及状态指示灯的安装位，这些元件都排布在继电器本体与接线插针之间的空余区域，不会额外增加载板的整体宽度，其中续流二极管反向并联在继电器线圈的两端，能够在继电器线圈断电瞬间释放反向电动势，

　　避免反向电压击穿前端的控制元件，这部分的电路结构在三维建模时都做了等比例还原，每个元件的外形尺寸、引脚位置都和实际量产元件保持一致，方便设计人员在做整机结构装配时直接调用，检查元件之间的干涉情况。模块的安装边界设计也充分考虑了不同场景的安装需求，载板的两个对角位置设置了圆柱形的塑料固定柱，固定柱中心预留了M2螺丝的安装孔位，固定柱的高度略高于载板上最高的元件高度，既可以通过螺丝将模块直接固定在设备的塑料壳体或者安装支架上，也可以在固定柱底部粘贴双面胶做免螺丝固定，两种安装方式都不会出现载板上元件与安装面接触短路的问题。模块的整体外形尺寸控制得十分紧凑，长度方向从继电器本体的最外端到插针的最外端预留了足够的接线操作空间，

　　不会出现插上线后插头与继电器本体干涉的情况，宽度方向则刚好匹配继电器本体的宽度，没有多余的外伸结构，能够在密集排布的电控箱内节省安装空间。在实际选型使用时，这款5V继电器模块的线圈驱动电压与常规单片机、嵌入式主控板的IO口输出电压匹配，不需要额外做电平转换电路，模块的控制端与负载端之间通过继电器的电磁结构做物理隔离，隔离电压能够满足常规民用低压设备的安全要求，负载端的触点容量可以满足小功率直流负载或者交流小功率负载的通断需求，适合用来控制灯具、小型电机、电磁阀这类常见的小功率执行器件。建模过程中对每个结构细节都做了还原，包括继电器塑壳上的卡扣结构、载板上的丝印标识位置、插针的倒角、固定柱的拔模斜度都按照实际量产零件的工艺要求做了处理，导入到装配体中时可以直接用来做干涉检查、安装位置模拟，也可以用来生成工程图做安装板的开孔定位，不需要设计人员再重新测绘元件尺寸，能够大幅缩短电控部分的结构设计周期。在做整机结构布局时，需要注意模块的插针接线方向，预留出至少10mm的接线空间，避免导线弯折后与周边元件产生干涉，同时模块的安装位置要尽量远离强电走线区域，减少强电对控制信号的干扰，固定柱的安装孔位间距在建模时已经做了标准化处理，可以直接在安装板上对应位置开两个直径2.2mm的通孔，用M2自攻螺丝就能完成固定，不需要额外做定位治具。
