斯派莎克DN40蒸汽压力调节装置结构设计

　　在食品加工、制药提纯、纺织印染这类需要稳定蒸汽供给的生产场景里，管路压力的波动会直接影响热交换效率，甚至引发后端换热设备的超压风险，这款DN40口径的调节装置正是为这类工况的压力精准调控设计的。不同于普通的截断类阀门，它的核心作用是将上游高压侧的蒸汽压力稳定维持在工艺要求的设定值，不管上游管网压力出现波动，还是下游用汽端负荷发生变化，都能通过内部的反馈结构自动调整阀芯开度，保证出口压力始终处于允许的偏差范围内。

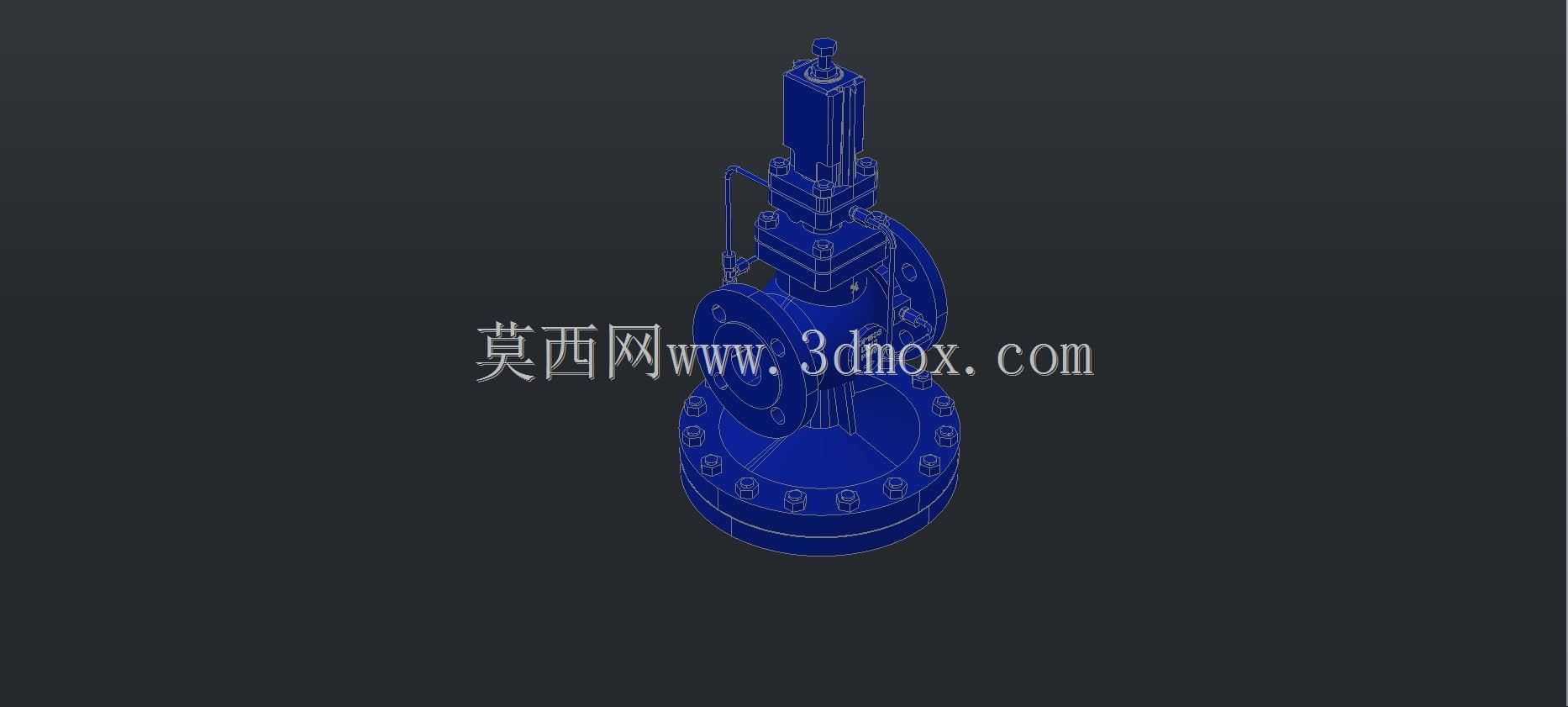

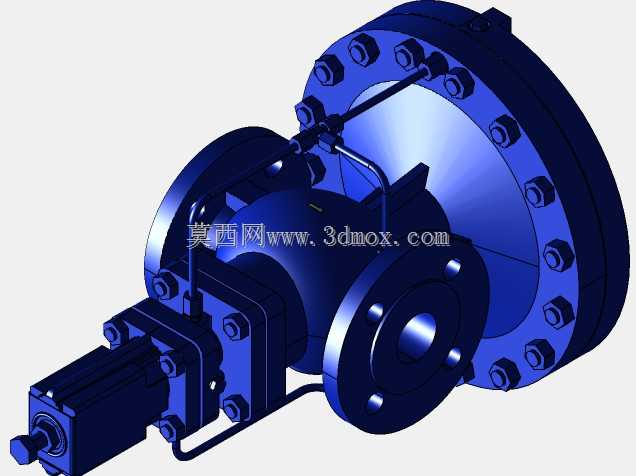

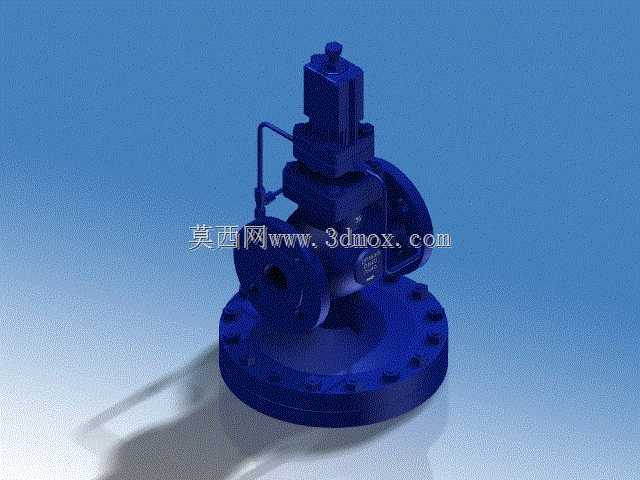

　　从结构设计逻辑来看，这款调节阀采用了先导式的结构布局，顶部的执行机构和主阀体之间通过导压管路连通，不需要额外外接动力源，直接依靠管路内介质自身的压力就可以驱动阀芯动作，相比直动式调节阀，在DN40这个口径下能获得更高的控制精度，同时降低启闭过程的压力损失。主阀体采用法兰连接的结构形式，法兰端面的密封槽、螺栓孔的排布完全匹配同口径工业管道的安装标准，现场安装时不需要额外加工转接件，直接和对应压力等级的管路法兰对接即可，阀体的流道采用了平滑的流线型设计，能减少蒸汽介质在阀内的紊流，降低流动过程中的噪音和冲蚀损耗。

　　设计过程中首先要明确安装边界条件，DN40的公称通径对应管路的通流能力，阀体的进出口中心距、法兰外径、螺栓孔中心圆直径都严格遵循通用工业阀门的尺寸规范，保证能直接替换同参数的老旧调节阀，不需要改动现有管路布局。执行机构部分的外轮廓尺寸需要预留足够的安装维护空间，顶部的压力调节螺栓位置要避开周边管路的遮挡，方便现场运维人员在不拆卸阀门的情况下调整设定压力。阀芯和阀座的密封面采用了堆焊硬质合金的设计，应对蒸汽介质中可能携带的微小杂质冲刷，延长设备的连续使用寿命，阀杆部分采用了多级填料密封结构，避免高压蒸汽从阀杆位置出现外漏，符合工业管路的密封要求。

　　在实际选型应用中，这款调节阀适配饱和蒸汽、低压过热蒸汽的工况，也可兼容压缩空气、惰性气体等其他洁净气体的压力调节场景。安装时需要保证阀体进出口方向和介质流向一致，阀前建议配套安装同口径的过滤器，阻挡管路内的焊渣、锈垢等杂质进入阀腔，避免卡涩阀芯导致调节失效。装置的下部法兰结构用于和下游管路对接，侧面的导压接口直接连通阀后压力腔，实时采集下游压力信号反馈给上部的执行机构，当阀后压力高于设定值时，执行机构会带动阀芯上移减小开度，降低介质通流面积；当阀后压力低于设定值时，阀芯下移增大开度，提升介质流量，整个反馈调节过程不需要人工干预，能实现长时间的无人值守稳定运行。

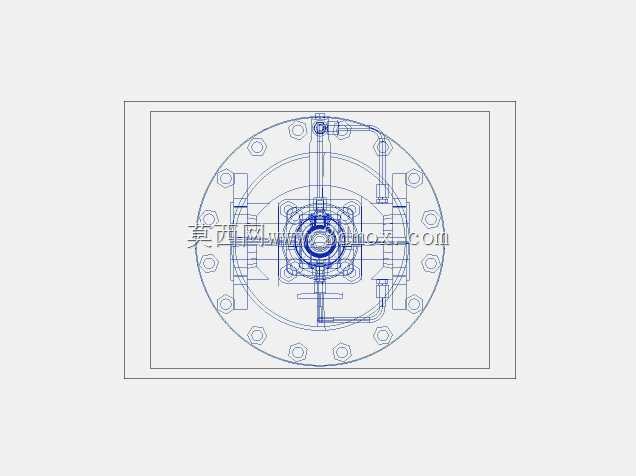

　　建模过程中对各个部件的装配公差做了对应还原，比如阀杆和填料函的配合间隙、阀芯和阀座的同轴度要求、法兰连接面的平行度公差，都在三维结构里做了对应的约束，方便后续做装配干涉检查、工程图导出以及有限元受力分析。阀体上的螺栓排布、执行机构的外部管线走向都按照实物1:1还原，能直接用于管路布置的碰撞检查，提前预判现场安装时可能出现的空间干涉问题，减少现场施工的整改工作量。
