大口径明杆式闸阀工业管路截断装置

　　在长距离输水干线、市政供水主网、大型循环水系统这类大流量流体输送场景里，闸阀是承担管路通断控制的核心部件，本次涉及的大规格闸阀，适配公称通径1300mm、安装预留空间500mm的管路布设场景，这类大口径闸阀通常设置在泵站进出口、主干管分支节点、检修段分界位置，日常处于全开状态保障管路通流效率，检修或工况调整时通过阀杆升降带动闸板沿阀座密封面做垂直方向运动，实现管路的完全截断，相比同口径蝶阀，其全开状态下流道完全通畅，无节流件扰流，流体阻力损失极低，适合长期保持通流的主干管路使用，不会因为长期节流导致密封面冲蚀磨损，使用寿命更适配长周期运行的市政、工业水系统。从结构设计逻辑来看，这类大口径闸阀采用明杆结构设计，

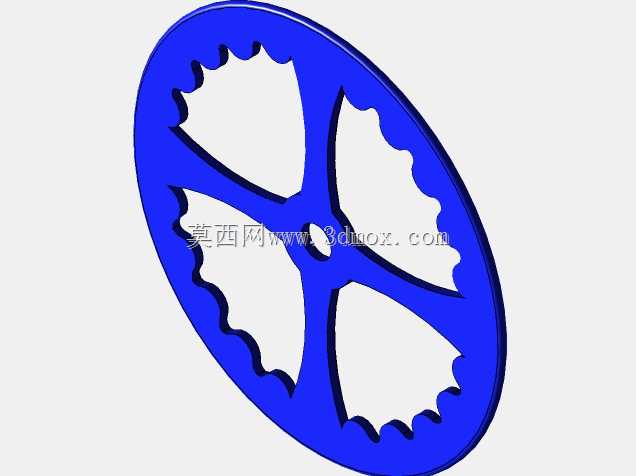

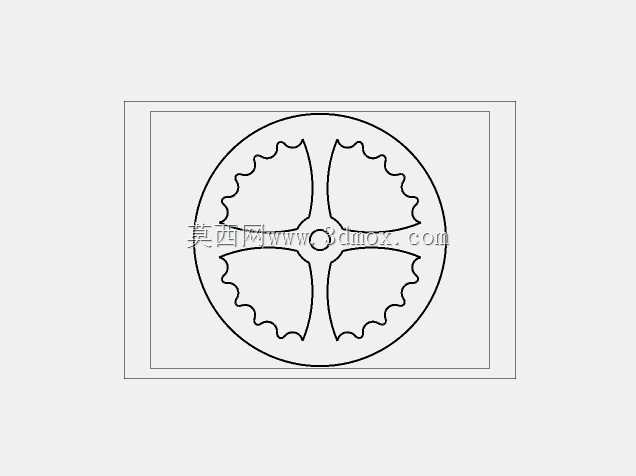

　　阀杆螺纹位于阀盖外侧的启闭机构区域，不与输送介质直接接触，一方面可以避免介质中的杂质、腐蚀性成分侵蚀阀杆螺纹，降低启闭卡涩风险，另一方面操作人员可以直接通过阀杆的伸出长度直观判断阀门的启闭状态，不需要额外设置开度指示装置，适合户外露天布设的管路节点，减少附属监测部件的维护成本。闸板采用平行式双闸板结构，密封面堆焊硬质合金材质，关闭过程中闸板会在介质压力作用下自动压紧出口侧阀座密封面，实现零泄漏截断，同时双闸板结构自带一定的自补偿能力，当密封面出现轻微磨损时，闸板的压紧行程可以自动补偿磨损量，延长密封副的检修周期，不需要频繁拆解研磨密封面。在安装边界适配方面，该闸阀的结构长度严格匹配大口径管路法兰对接标准，

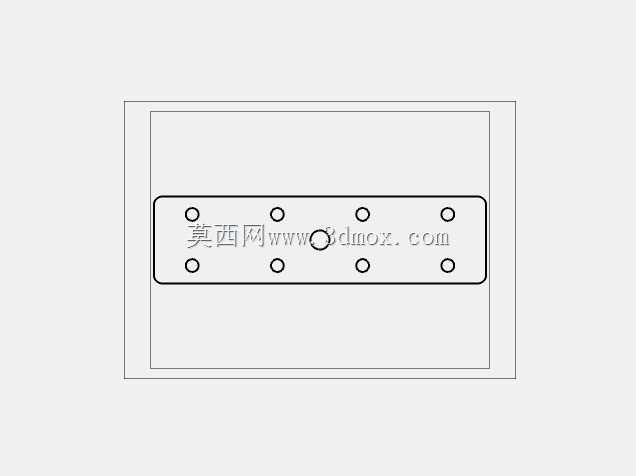

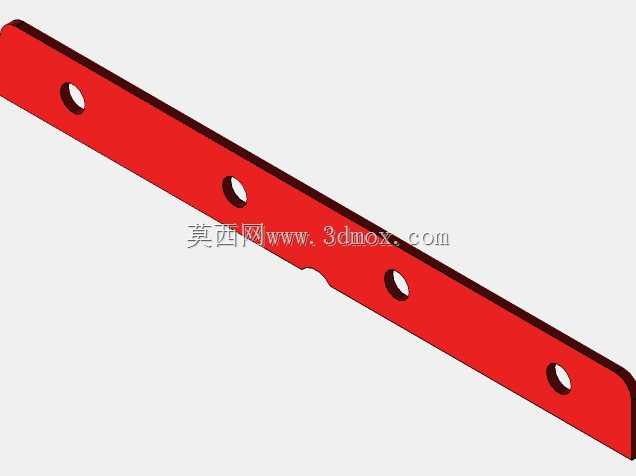

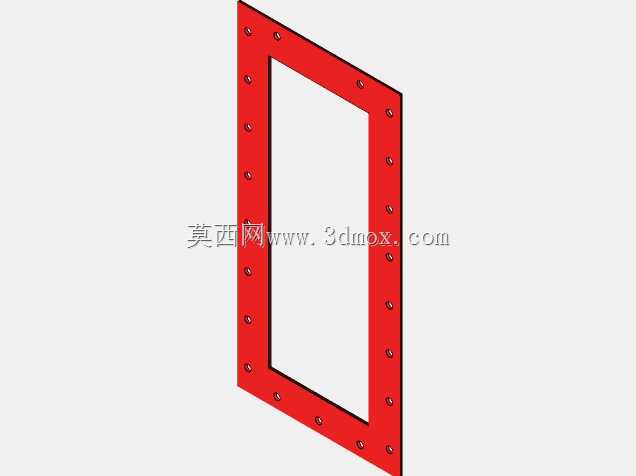

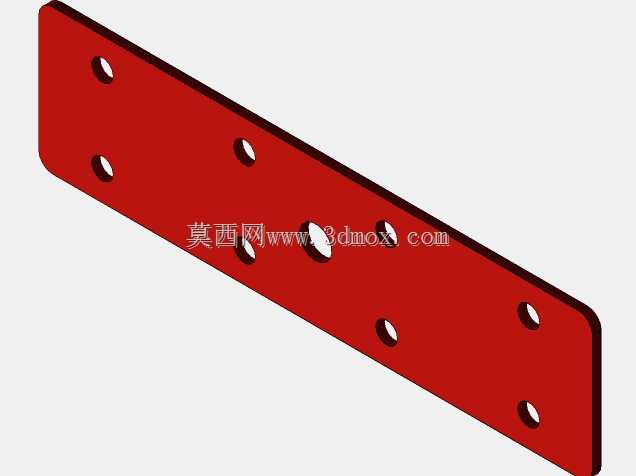

　　安装时仅需要在管路两侧预留500mm的轴向操作空间，即可满足法兰对接、螺栓紧固以及后期启闭操作的空间需求，不需要额外扩大管廊或阀门井的布设尺寸，对于老旧管网改造项目来说，可以直接替换同规格老旧闸阀，不需要调整原有管路的支撑结构与布设走向，大幅降低改造施工的工程量。从实际工况适配角度，这类大口径闸阀的启闭操作采用多回转驱动结构，既可以配套手动启闭机构用于无供电场景的野外管路，也可以加装电动执行机构实现远程自动化控制，接入智慧水务或工业DCS系统后，可以实现管路工况的远程调度，不需要操作人员到现场操作，适合跨区域长距离输水管线的集中管控。在流道设计上，阀体内腔采用全通径流道设计，内壁做光滑圆弧过渡，没有突兀的结构凸起，介质流经时不会形成涡流区，一方面降低流阻损耗，减少输送过程中的能耗，另一方面可以避免介质中的泥沙、杂物在阀腔内沉积，长期使用也不会出现阀腔积渣导致闸板卡涩的问题，尤其适合含沙量较高的原水输送、循环水排污这类工况。密封结构上，阀杆与阀盖之间采用多级填料密封结构，填料选用耐磨耐老化的柔性石墨材质，配合填料压盖的可调压紧结构，长期使用出现轻微渗漏时，只需要对称紧固填料压盖螺栓即可实现密封补偿，不需要停运管路更换填料，大幅降低运维过程中的停机时间。阀体与阀盖的连接采用法兰加缠绕式垫片的密封结构，连接螺栓采用高强度合金结构钢，均匀紧固后可以承受1.0MPa级别的管路工作压力，满足市政供水、工业循环水、

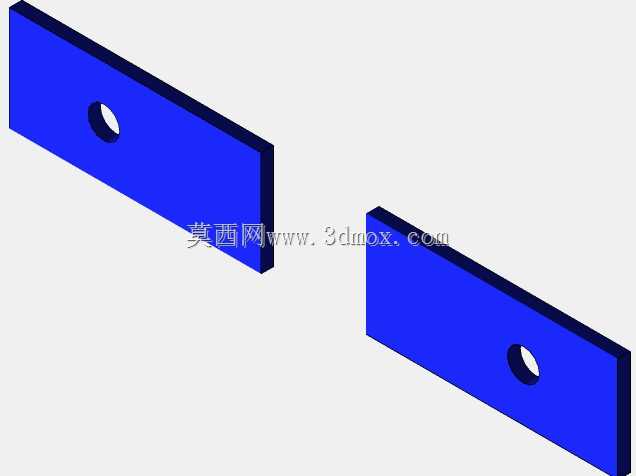

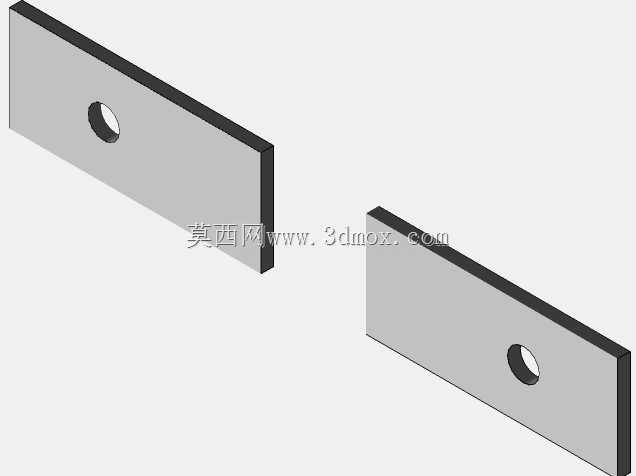

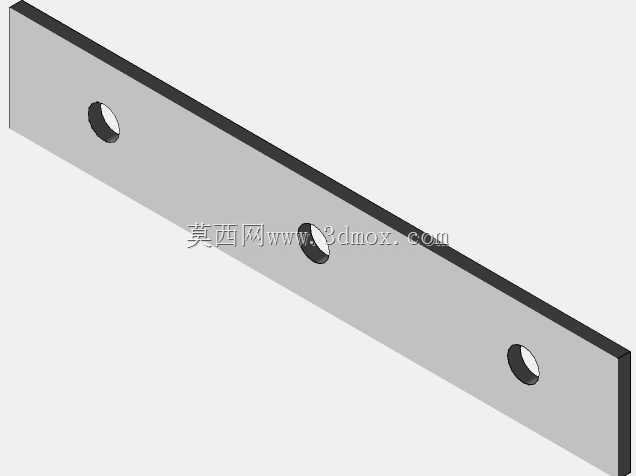

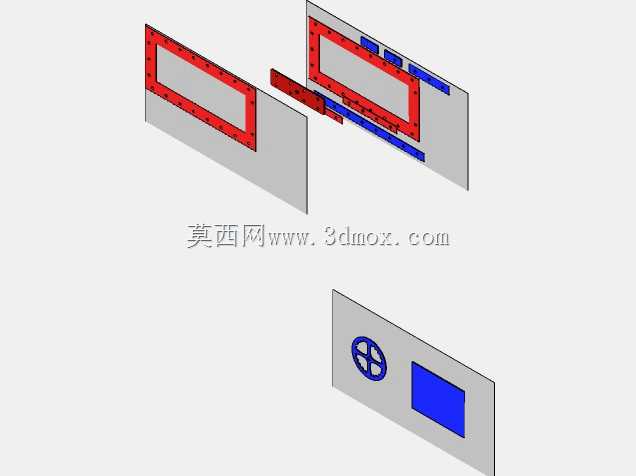

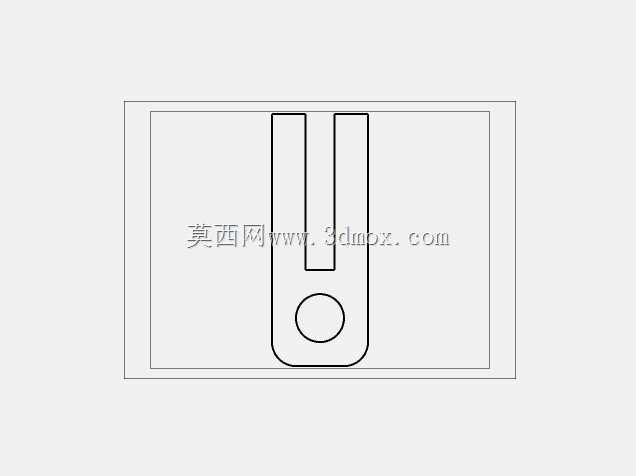

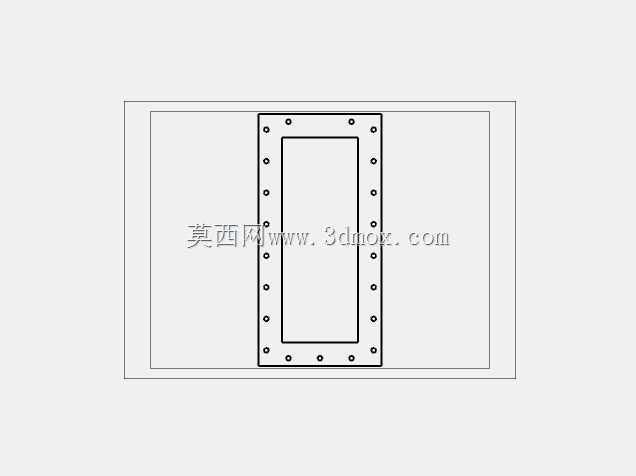

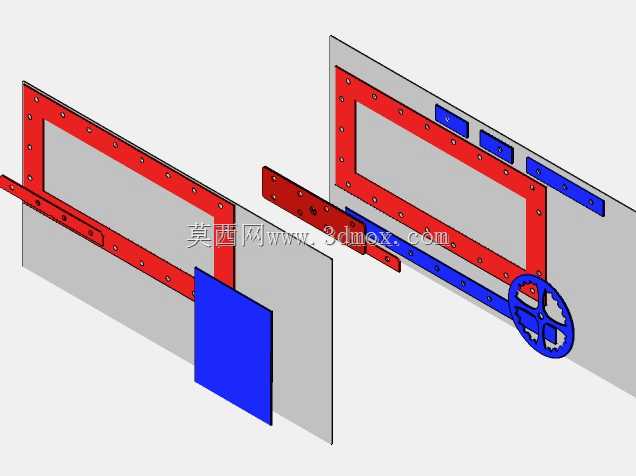

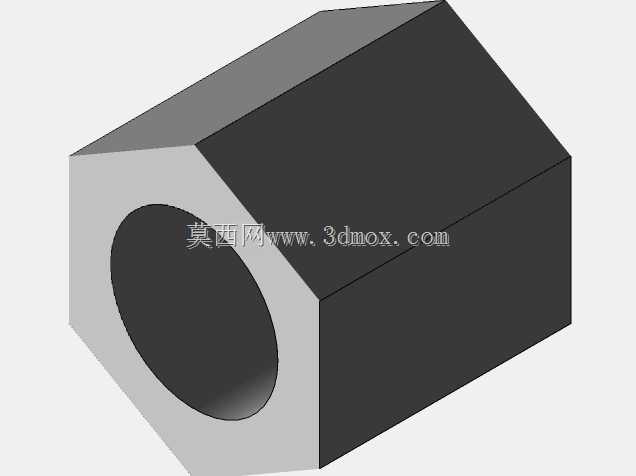

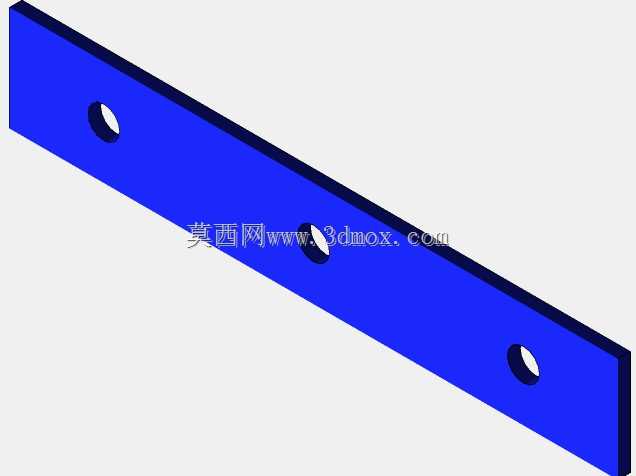

　　原水输送等常规中低压大流量管路的压力等级要求。在结构强度设计上，阀体采用整体铸造结构，壁厚按照公称压力等级做冗余设计，关键受力部位比如阀杆螺母安装座、法兰连接位置做加厚加强处理，可以承受管路水锤冲击带来的瞬时压力波动，不会因为工况波动出现阀体开裂、连接部位泄漏的问题。闸板的导向结构采用阀体整体铸造的导向槽，配合闸板上的导向滑块，启闭过程中闸板始终保持垂直升降，不会出现偏斜卡涩，保证密封面能够均匀贴合，避免单侧密封面过度磨损导致的泄漏问题。对于工程选型人员来说，这类大口径闸阀的三维模型可以直接用于管路布设的碰撞检查，在设计阶段就可以提前核对安装空间、法兰对接尺寸、操作预留位置，避免施工阶段出现管路与周边构筑物、支撑件碰撞的问题，同时可以模拟闸阀全开、全关状态下的阀杆伸出长度，提前规划上部操作空间，尤其是在地下阀门井、管廊这类空间受限的布设场景，精准的三维模型可以大幅减少设计变更，提升施工效率。对于结构设计从业者来说，该模型完整还原了大口径闸阀的内部流道、密封副结构、启闭传动结构，可以作为同类型大规格截断阀设计的参考蓝本，尤其是闸板自补偿密封结构、明杆启闭的防护结构、大法兰连接的螺栓排布逻辑，都可以直接借鉴到同类产品的设计优化中，减少重复设计的工作量，同时可以通过模型的结构拆解，分析大口径阀门在承压状态下的应力分布特点，优化阀体壁厚分布，在保证结构强度的前提下降低阀体重量，控制产品制造成本。
