12V常闭车载电磁阀带安装支架结构

项目分类:阀门 发布时间:2022-06-09 ID:646742
  • 12V常闭车载电磁阀带安装支架结构

  这款12V常闭电磁阀的结构设计,核心面向小型电动车辆的流体回路控制场景,常见于低速代步电动车、场地作业电动车的冷却系统通断、辅助流体管路切换工况,也可适配小型低压气动回路的通断控制需求。从实际使用场景来看,这类阀件的工作压力普遍不高,额定工作电压匹配车载12V直流供电体系,不需要额外加装电压转换模块,直接接入车载低压控制回路即可实现动作触发,常闭结构的设计逻辑是在断电状态下自动切断管路通路,避免车辆熄火静置状态下出现流体泄漏、非预期导通的问题,符合车载部件的失效安全设计要求。

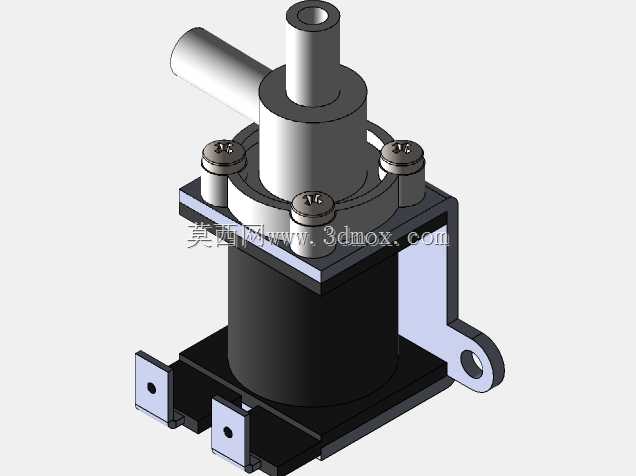

  从结构设计思路来看,整个阀件采用模块化分层设计,上部为阀头流体通断腔体,中部为电磁驱动线圈封装段,下部为安装固定支架结构。流体接口采用侧出+顶出的直角布局,侧接口为水平方向的快插式硬管对接结构,顶接口为垂直向上的直插接口,这种直角流道设计可以有效节省安装空间,适配车载紧凑布局下的管路走向,不需要额外增加直角转接头,减少管路连接点的泄漏风险。线圈封装段采用圆柱形塑封结构,将电磁绕组完全密封在壳体内部,可抵御车载场景下的灰尘、溅水侵蚀,满足车载部件的基础防护要求。上部阀盖采用三颗对称分布的内六角螺钉锁紧,将阀瓣密封组件压紧在线圈壳体上端面,密封面处设计有环形密封槽,可配套O型密封圈实现静密封,避免流体从阀盖结合处渗漏,三颗螺钉的均布布局可以保证密封面压力均匀,不会出现局部压合不严的问题。

  安装支架部分采用弯折钣金结构,从线圈壳体底部两侧延伸出固定支脚,其中一侧支脚为带单安装孔的悬臂结构,另一侧为双安装孔的直角支脚,三个安装点形成稳定的三角固定布局,可直接通过螺栓固定在车载安装基板上,支脚的弯折高度经过匹配设计,保证阀件底部与安装面之间预留足够的散热间隙,避免线圈工作产生的热量直接传导到安装基板上,同时也能规避安装面的振动直接传递到阀件本体,提升阀件的抗振性能,适配车辆行驶过程中的颠簸振动工况。

  从安装边界尺寸来看,整个阀件的垂直高度控制在较低范围内,水平方向的最大外轮廓不超过支架的安装孔外沿,侧出接口的轴线与下部安装面保持平行,顶出接口的轴线与安装面保持垂直,安装时不需要额外调整阀件角度,只要保证三个安装孔位对齐即可完成固定。流体接口的管径匹配车载常用的小口径流体管路,不需要对管路进行扩口或者变径处理,可直接插接后通过卡箍锁紧。电磁驱动部分的行程设计经过优化,通电时电磁力直接驱动阀瓣提升,实现流道导通,断电时依靠内部复位弹簧的弹力推动阀瓣回落,切断流道,动作响应速度快,可满足频繁通断的控制需求。整个结构没有多余的冗余设计,所有零部件都兼顾了功能实现与安装便利性,适合在空间紧凑、供电条件固定的车载低压流体控制场景中使用,建模过程中对各个配合面的公差、密封槽的尺寸、安装孔的位置度都做了对应约束,可直接用于结构验证、安装布局校核以及选型参考。
