手动垫片切割工装设备结构设计

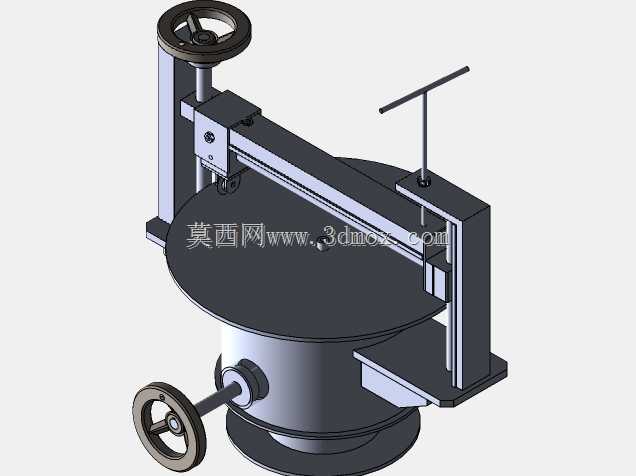

　　在中小批量密封垫片加工、设备维修现场的非标密封件制备场景中，这类手动垫片切割设备的应用覆盖了管道法兰密封、压力容器检修、小型设备密封件定制等多个工况，尤其适合没有大型数控切割设备的维修班组、小型加工点使用，可快速完成不同直径、不同材质非金属垫片的现场加工，避免了外购垫片周期长、适配性差的问题。从结构设计逻辑来看，设备采用立式立柱搭配横向悬臂的布局，底部设置带回转支撑的圆形工作台，工作台侧面的手轮连接回转驱动结构，可带动放置在台面上的垫片原材料做定轴回转运动，这一设计替代了人工转动材料的操作，能保证切割出的垫片圆度误差控制在密封件允许的公差范围内。悬臂部分集成了两套调节机构，顶部的手轮通过丝杠副连接悬臂升降导轨，可根据待加工垫片原材料的厚度调整切割端的下压行程，适配厚度0.5mm到5mm之间的橡胶板、石棉板、青稞纸、聚四氟乙烯板等常见密封垫片材料，升降导轨采用矩形滑动导轨结构，配合丝杠的自锁特性，调整到位后不会出现自行窜动的问题，保证切割深度的一致性。悬臂上的T型手柄连接切割刀架的锁紧与进给结构，刀架可沿悬臂上的横向导轨做水平位置调整，调整范围覆盖直径50mm到400mm的常规垫片加工尺寸，调整到位后通过T型手柄带动的锁紧块将刀架固定在悬臂导轨上，切割刀具采用标准美工刀片或专用高速钢刀片，装夹结构支持快速换刀，刀片伸出长度可根据材料厚度微调，避免切透材料后划伤工作台面。设备的安装边界设计充分考虑了现场使用的空间需求，

　　整体底座采用圆柱形铸铁结构，底部直径约320mm，放置在常规钳工工作台面上即可使用，不需要额外打膨胀螺栓固定，设备总高度约480mm，悬臂最大伸出长度距设备中心220mm，操作时操作人员站在设备正面，左手操作工作台侧方的回转手轮带动材料匀速转动，右手可辅助压紧材料边缘，整个切割过程不需要外接电源或气源，完全依靠手动操作即可完成，适合无动力供应的野外检修现场、仓库临时加工点使用。从功能特性上看，这套结构摒弃了电动设备的复杂传动与电控部分，所有运动副都采用机械结构实现，故障率极低，日常维护只需要定期给导轨、丝杠、回转支撑处添加润滑脂即可，没有易损的电子元件，使用寿命远高于同类型电动小型切割设备。设计过程中针对手动操作的受力特点做了优化，

　　所有手轮的直径都设置在120mm到160mm之间，操作力控制在15N以内，长时间操作不会出现明显的疲劳感，回转工作台的表面做了滚花防滑处理，放置橡胶、石棉等摩擦系数较大的材料时，不需要额外的夹具压紧即可随工作台同步转动，针对表面光滑的聚四氟乙烯材料，工作台面上预留了通用的压板安装螺孔，可搭配快速压板固定材料，避免切割过程中材料移位。刀架部分还预留了划针安装位，在正式切割前可换装划针，先在材料表面划出垫片的内外径轮廓线，确认尺寸无误后再换装刀片切割，减少材料浪费。悬臂与立柱的连接部分设置了角度锁紧结构，当需要加工非圆形的异形垫片时，可松开悬臂的锁紧手柄，手动转动悬臂配合工作台的进给，完成简单异形密封件的划线与切割作业，

　　拓展了设备的使用场景。整套结构的所有零部件都采用常规机械加工工艺即可制作，立柱、悬臂采用普通方钢或矩形钢管焊接后加工导轨面，手轮、丝杠、锁紧手柄都采用标准五金件，制作成本低，适合小型加工厂自行制作使用，也可作为机修班组的常备工装配置。在实际使用过程中，需要注意根据不同的材料材质调整刀片的刃磨角度，切割较硬的石棉板、尼龙板时，刀片刃口角度可适当加大，提升刃口强度，切割较软的橡胶板、青稞纸时，刃口角度磨小以保证切割面的光洁度，避免出现毛边影响垫片的密封性能。工作台的回转支撑采用推力球轴承搭配深沟球轴承的组合结构，可承受切割过程中的轴向压力与径向力，长期使用不会出现回转卡滞或晃动的问题，轴承端盖处设置了防尘毡圈，避免切割产生的碎屑进入轴承内部加剧磨损。
