实验室精密电动回转承载台结构设计

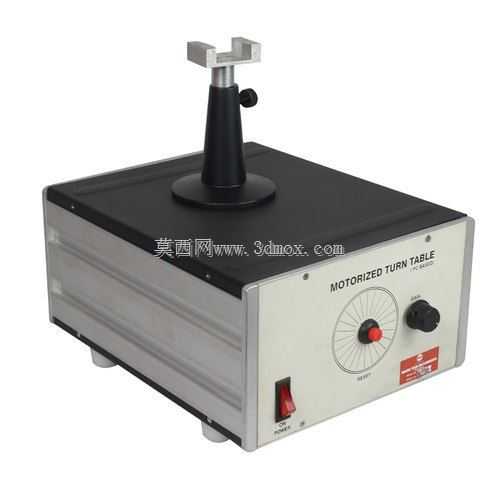

　　做光学测试、传感器标定这类实验的工程师大多接触过手动转台的痛点，手动拧动调节时的窜动、角度回差、承载后卡顿，往往会让整组测试数据的离散度超出允许范围，这款电动转台的结构设计，正是瞄准这类小载荷精密回转场景的实际痛点展开。从整机结构来看，底座采用钣金折弯拼接的箱式结构，侧壁做了双层折边加强，避免内部驱动组件运转时产生薄壁共振，底部预留的四个可调支撑脚，可在不平整的实验台面上快速调平，保证回转平面与水平面的平行度控制在合理公差范围内，避免承载后出现偏载磨损。前面板集成的电源开关、调速旋钮、角度指示盘，全部按照操作人员坐姿操作的人机尺寸布置，旋钮的操作力矩做了阻尼匹配，转动时不会出现过松跳档或者过紧费力的情况，角度指示盘的刻度直接对应输出轴的回转角度，配合中心的红色指示标记，可快速完成粗定位，不需要额外外接角度尺做初步校准。

　　上部的承载立柱采用锥形变截面设计，底部大直径法兰与转台输出端面通过止口定位，螺栓锁紧后可保证立柱与回转轴线的同轴度，避免高位承载时出现离心晃动；立柱顶端的快装夹头采用开口弹性结构，侧面的锁紧旋钮转动时可带动夹头收缩，适配不同直径的光学支架、传感器装夹杆，装夹后重复定位精度可满足常规实验要求，不需要每次装夹都重新找正轴线。驱动部分藏在箱式底座内部，采用低速大扭矩减速电机直驱输出转盘，省去了皮带传动或者齿轮传动带来的回程间隙，转盘端面的跳动量控制在小载荷实验允许的范围内，运转时的转速可通过前面板的旋钮连续调节，既可以满足慢扫测试时的极低转速稳定输出，也能满足快速换位时的较高转速需求。

　　从安装边界来看，整机的底座长宽尺寸适配常规实验室光学平台的标准安装孔距，不需要额外做转接板就可以直接固定在光学平台上，整机高度控制在桌面设备的合理区间，不会遮挡周边光学仪器的光路；上部承载夹头的中心高度经过优化，装夹常规尺寸的传感器、测试样件时，样件中心刚好与多数光学测试镜头的光轴高度匹配，减少额外的垫高调整工作。实际应用中，这类电动转台除了用于光学传感器的角度特性标定，还可用于小型天线的方向图测试、微型零件的外观检测工位回转、3D扫描时的样件自动旋转承载，不同场景下只需要更换顶端的装夹接头，不需要改动主机的驱动与结构部分。

　　设计过程中特意规避了传统电动转台的几个常见问题：一是输出轴的密封采用迷宫式结构，避免长期使用时实验环境中的灰尘进入轴承部位造成卡滞；二是电控部分的走线全部沿着底座内壁的走线槽固定，避免回转部件剐蹭线缆造成短路或者信号干扰；三是整机的配重经过匹配，即使在最大悬臂承载状态下，转台也不会出现倾覆风险，不需要额外在底座上增加配重块。前面板的标识采用激光蚀刻工艺，长期使用不会因为操作人员反复触碰出现磨损掉漆，电源开关带灯指示，可直观判断设备的通电状态，避免误操作。转盘的输出端面做了硬质阳极氧化处理，耐磨性能优于普通铝件，多次拆装上部工装也不会出现端面划伤影响定位精度的问题。
