TDK-LAMBDA导轨式噪声滤波器结构设计

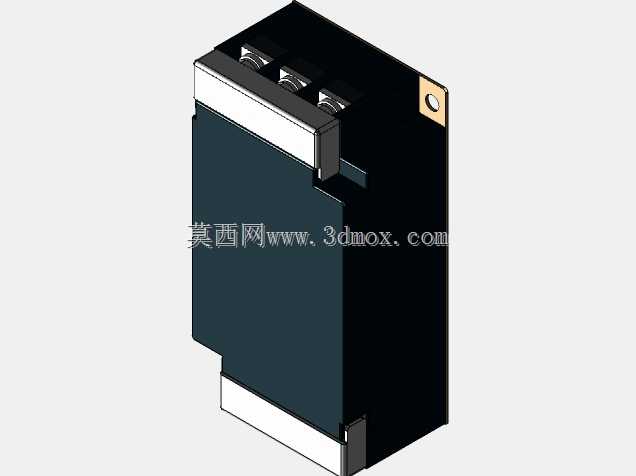

　　在工业电控系统、精密测试设备、通讯基站供电回路这类对电磁兼容要求严苛的场景里，传导类噪声干扰一直是让硬件工程师头疼的问题——伺服驱动器启停时的尖峰脉冲、开关电源的高频谐波、周边大功率设备的电磁串扰，轻则让传感器采样数据跳变、通讯报文丢包，重则直接导致PLC程序跑飞、精密测量设备读数失准，这时候适配的噪声滤波器就是回路里必不可少的抗干扰核心部件。这款TDK-LAMBDA系列的噪声滤波器，在结构设计上完全贴合工业现场的安装使用习惯，整体采用长方体封闭式壳体，主体外壳做了哑光深色绝缘喷塑处理，既可以避免金属壳体裸露带来的触电风险，也能在多器件密集排布的柜体内减少相邻元件的电磁耦合干扰。壳体顶部预留了三个内六角接线端子，分别对应相线、零线、

　　接地端的接线位，端子周围做了凸起的绝缘挡墙，就算是多股硬线接线时线头稍有分散，也不会出现相邻端子短接的隐患，接线位的开孔深度刚好适配6平方毫米以内的多股铜芯线，拧紧后接线拉力完全满足工业布线的抗拉要求，不会因为设备长期运行的震动出现接线松脱。安装侧设计了标准35mm导轨适配的卡扣结构，和柜体内常用的断路器、继电器、开关电源的安装方式完全统一，不需要额外打孔固定，直接卡装在DIN导轨上就能完成固定，安装孔位的预留也兼顾了螺丝固定的需求，在震动等级更高的车载、工程机械电控柜场景里，可以通过侧面的安装耳用M4螺丝直接锁固在安装板上，两种安装方式的兼容设计，覆盖了绝大多数工业电控场景的安装需求。从内部结构的布局逻辑来看，

　　这款滤波器把共模电感、X电容、Y电容这些核心滤波元件做了分层排布，大体积的共模电感紧贴壳体底部安装，既可以借助金属壳体辅助散热，也能降低电感漏磁对周边元件的干扰，高低压回路之间做了明确的绝缘隔离，爬电距离完全满足低压电气设备的安全规范，就算是在潮湿、多粉尘的工业现场长期运行，也不会出现绝缘击穿的问题。在实际选型适配的时候，要特别注意这款滤波器的安装边界尺寸，整体宽度刚好适配柜体内常规的元件排布间距，和相邻的断路器、端子排之间不需要预留额外的散热间隙，壳体上下端预留了足够的接线弯折空间，就算是走柜内常规的走线槽布线，线缆弯折半径也能满足要求，不会出现线缆硬折损伤绝缘层的问题。在实际应用中，这类滤波器一般串联在设备供电入口处，

　　靠近被保护设备安装的滤波效果最好——如果安装位置离受干扰设备过远，滤波后的线路会再次耦合到周边的电磁干扰，就会削弱滤波效果，这款模型的结构细节完全还原了实物的接线位、安装卡扣、壳体倒角这些细节，不管是做电控柜的三维布局布线，还是做设备供电系统的结构干涉检查，都能直接调用，不需要再反复核对实物尺寸调整模型。很多刚接触电控设计的工程师容易忽略滤波器的安装方向，其实这类滤波器的壳体上一般会标注进线和出线方向，模型上也还原了对应的标识位位置，布局的时候顺着电流方向排布，就能避免进出线之间的耦合干扰，让滤波性能达到设计值。另外壳体表面的散热筋细节也做了还原，长期满负载运行的时候，滤波器内部电感和电容的温升可以通过壳体的散热结构快速散出，不需要额外加装散热装置，就算是在密闭的电控柜内，环境温度40摄氏度的工况下也能长期稳定运行，不会因为过热导致滤波参数漂移。
