贴片式共模功率电感器三维结构设计

　　做消费类电子主板Layout这么多年，板载功率电感的选型和结构适配一直是电源回路设计里绕不开的细节，这次拆解复现的这款贴片式屏蔽功率电感，是目前6S类便携通讯设备电源管理模块里用量极大的一款元件，很多刚入行的结构工程师画PCB封装时只看datasheet里的平面尺寸，忽略了元件实际的立体结构和安装边界，往往到SMT试产时才出现干涉、焊接偏移的问题，这次建模特意把所有装配相关的结构细节都做了还原。

　　从实际应用场景来看，这类电感主要用在便携通讯设备的DC-DC降压回路里，承担储能、滤除纹波、抑制共模干扰的作用，和普通开放式功率电感不同，这款采用了闭合式磁屏蔽结构，磁路完全包裹内部线圈，能大幅降低漏磁，避免对板载射频模块、麦克风等敏感器件造成电磁干扰，这也是通讯类设备对板载电感的核心要求——毕竟手机这类设备内部空间极度紧凑，射频天线、基带芯片、电源模块的间距往往只有几毫米，漏磁超标的电感会直接导致通话信噪比下降、无线信号接收灵敏度降低的问题。

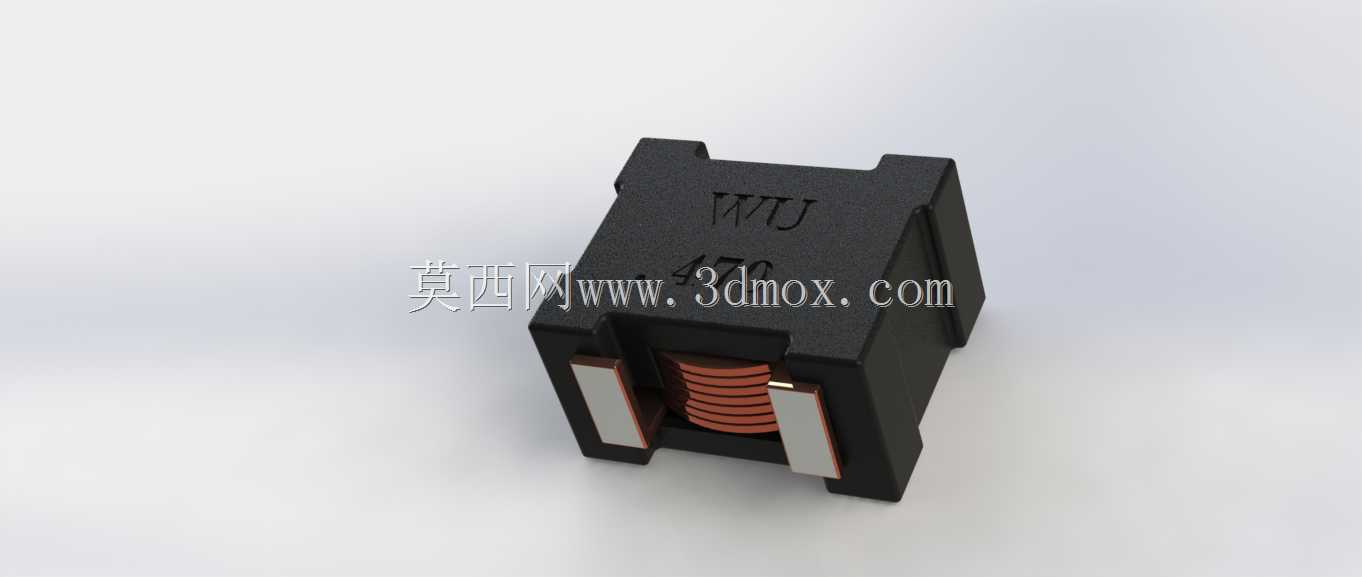

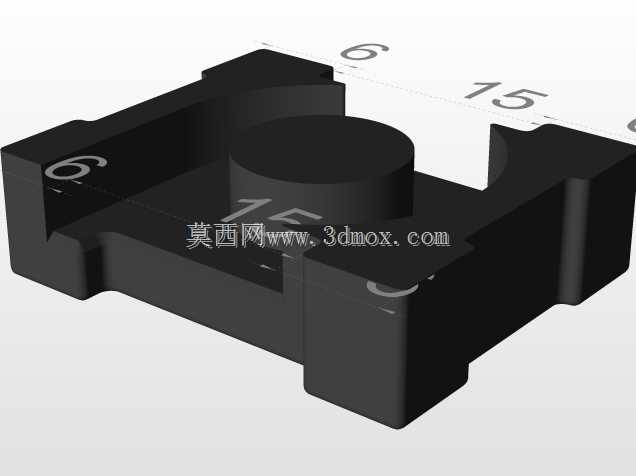

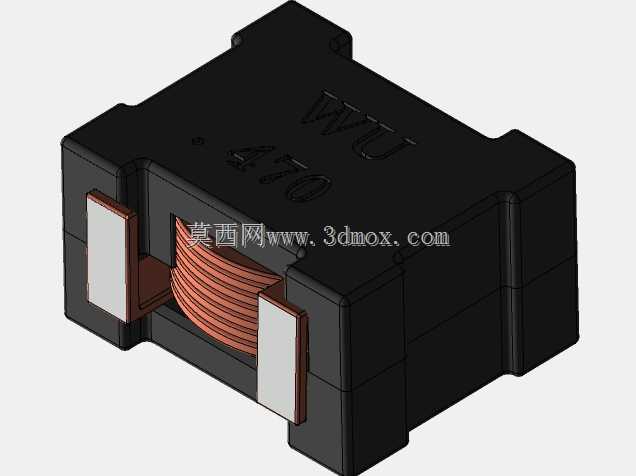

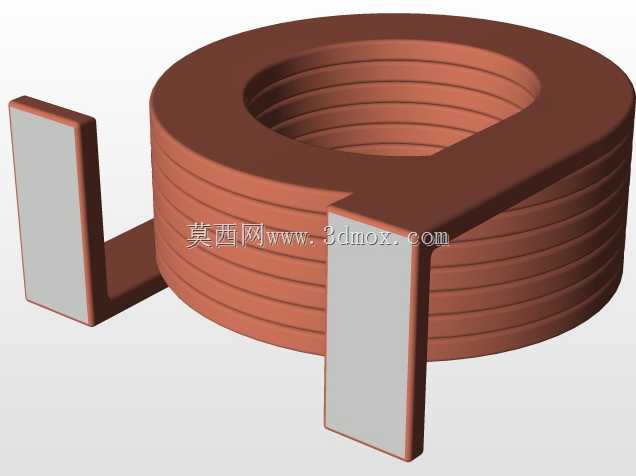

　　设计思路上，这款电感的结构完全围绕SMT自动化贴装和板级可靠性做优化，外部采用一体成型的铁氧体磁芯外壳，顶部做了平整的吸附平面，完全适配贴片机吸嘴的取料要求，不会出现吸料偏移、掉料的问题；磁芯外壳侧面预留了两个对称的焊片安装槽，内部绕制的漆包铜线两端直接焊接在贴片焊片上，焊片向外延伸出和PCB焊盘匹配的焊接面，焊接时焊锡能沿着焊片的爬锡面形成均匀的焊点，既保证了焊接强度，也能通过焊锡的浸润状态直观判断焊接良率，避免虚焊。内部线圈采用多层平绕的结构，选用扁平漆包铜线绕制，相比圆线绕制的同规格电感，扁平线的槽满率更高，相同体积下能实现更低的直流电阻，减少大电流工况下的自身发热，同时线圈和磁芯内壁之间预留了均匀的绝缘间隙，填充耐高温绝缘胶，避免长期工作时线圈和磁芯之间出现绝缘击穿的问题。

　　尺寸和安装边界上，这款电感的长宽尺寸完全匹配行业通用的6mm*6mm贴片封装规格，本体高度控制在4.5mm以内，能适配目前主流超薄手机的主板堆叠厚度要求，不会和上方的屏蔽罩、中框结构出现干涉；两个贴片焊片的外伸长度为1.2mm，焊片厚度0.3mm，对应的PCB焊盘设计需要预留0.2mm的外延余量，焊盘间距严格控制在3.8mm，避免回流焊时因为焊盘间距偏差导致元件立碑、偏移。磁芯底部做了0.15mm的凸台设计，贴装时元件底部和PCB表面之间会形成均匀的间隙，回流焊时助焊剂挥发的气体能顺利排出，不会出现焊盘之间的助焊剂残留导致的绝缘问题，同时这个间隙也能避免元件底部和PCB表面的走线直接接触，防止绝缘层磨损导致的短路风险。

　　实际选型适配时还要注意，这类屏蔽电感的磁芯饱和特性和工作温度直接相关，建模时还原的磁芯壁厚为0.8mm，能保证在-40℃到125℃的工作温度区间内，电感量衰减控制在10%以内，满足便携设备宽温域工作的要求；焊片采用镀锡铜基材，镀层厚度控制在5μm到8μm之间，既能保证焊接浸润性，也能避免长期使用后镀层氧化导致的焊点失效。很多工程师在做结构干涉检查时，往往只考虑元件本体的最大轮廓，忽略了焊盘上焊锡熔化后的爬锡高度，这款电感的焊片上沿距离磁芯顶面有0.5mm的安全距离，正常焊接时焊锡的爬锡高度不会超过磁芯顶面，不会和上方的屏蔽罩形成导电接触，这也是结构设计时特意预留的安全边界。
