工业整流变压器整机分层装配结构

　　这套三维结构围绕工业整流变压器的整机装配关系展开，模型将上部箱体、器身、下部油箱及附属管路按实际检修顺序分层表达，能够直接用于理解油浸式整流变压器的内部构成。设备常见于电解、电镀、直流传动、冶金供电和化工整流系统，作用是把交流侧电压变换为整流装置所需的电压等级，并通过多相绕组配合整流回路降低直流侧脉动。与普通配电变压器相比，整流工况下绕组会承受谐波电流、换相冲击和不均匀发热，因此结构上对绕组支撑、引线距离、绝缘裕度和冷却路径都有更明确的要求。

　　从器身部分可以看到叠片铁芯、多组绕组、端部绝缘件和层间压紧结构。铁芯采用立式柱轭布置，绕组套在铁芯柱外侧，各组线圈沿高度方向由绝缘垫块和压钉形成稳定约束，目的是抑制短路电动力引起的轴向位移。绕组外部保留了相间绝缘隔板和引线夹持位置，铜排从线圈端部引出后接入上方接线区域，走线时需要兼顾电气间隙、爬电距离和装配可达性。模型中绕组与铁芯之间的绝缘筒、端圈和撑条均有体现，这些零件虽然外形简单，但在实际设计中决定了器身的绝缘可靠性和长期热稳定性。

　　上部箱体承担防护、接线和外部连接功能，箱体侧壁伸出的接线端子用于与外部母线或整流柜连接。端子位置集中在一侧，便于现场母线排布，也减少了不同相序引线交叉。箱盖与器身之间保留吊装和检修空间，法兰边、加强筋和紧固件位置均按装配逻辑布置。对于工程人员来说，这一部分不仅是外壳，还需要考虑开盖维护时的起吊高度、密封面宽度、螺栓间距以及接线端子承受母线热胀冷缩时的机械载荷。

　　下部油箱结构包含储油空间、侧壁加强结构、圆形附属筒体、管路接口和支撑脚。油浸式变压器依靠变压器油完成绝缘与热量传递，器身发热后热油上升，经箱体和散热回路冷却后回流，油箱外形与管路布置直接影响油流路径。模型侧面的圆形筒体和外接管路可对应储油、冷却或保护附件接口，设计时需要核对管口标高、阀门操作空间以及与基础、电缆沟、冷却设备之间的干涉关系。油箱底部支撑脚承担整机重量，也用于确定安装基准，现场就位时需要保证支撑面水平，并预留排油、巡检和防震垫安装位置。

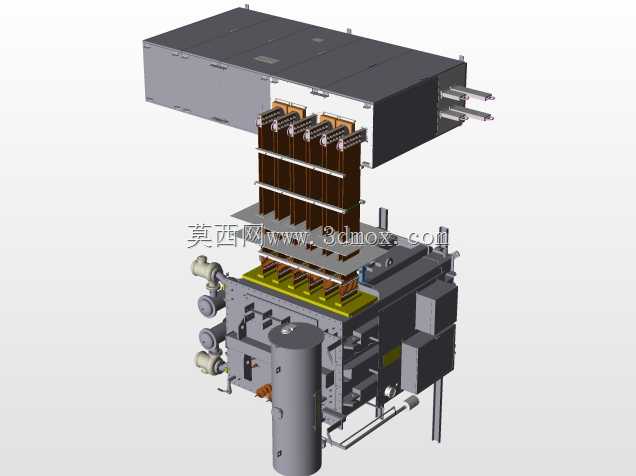

　　建模思路上，作品采用爆炸分层方式呈现装配关系：上箱体在高位独立显示，器身位于中部，油箱及附件在下部承接，各功能模块之间的连接方向清楚。这种表达适合用于结构评审、维修培训和投标展示，也方便检查绕组吊装入箱时的导向间隙。实际整机外形通常由容量、阻抗、冷却方式和整流脉波数决定，宽度方向要满足相间引线和套管距离，高度方向要容纳铁芯窗高、绕组压紧结构、油面空间和箱盖接线件，长度方向则受油箱、散热器接口及外部接线端子影响。安装边界除了设备本体投影外，还应在箱体周围预留巡视通道、母线弯折半径、油管拆卸空间和吊具作业范围。

　　在细节设计上，绕组端部的夹持件需要与压钉、绝缘垫板配合，避免金属件直接靠近高电位导体；油箱内部焊缝和尖角应避开高场强区域；外部管路不能与吊装耳座、接线端子和检修门发生冲突。底座开孔、支撑脚间距和地脚螺栓位置应与土建基础统一，管路接口方向则要与冷却系统成套校核。该模型把铁芯、线圈、绝缘件、油箱、接线端子和管路附件放在同一装配环境中，能够帮助设计人员从电气绝缘、机械强度、热管理和现场安装四个维度综合判断整流变压器结构是否合理。
