六角外螺纹气动快插接头结构设计

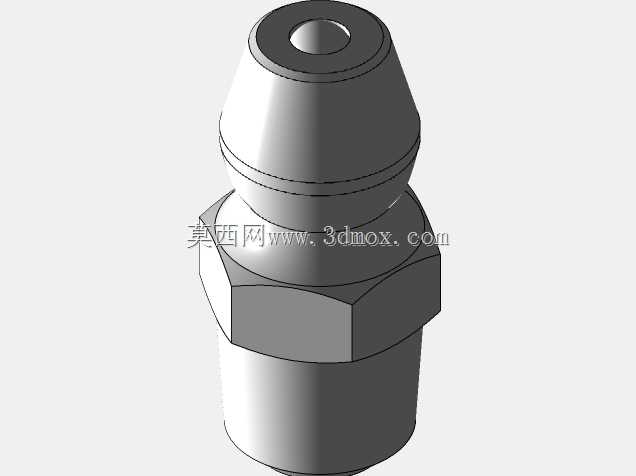

　　这款接头主要面向气动管路系统的终端连接场景，在自动化生产线的气路排布、小型气动工具的气源接驳、车间集中供气的工位分支管路中都有广泛应用，核心作用是实现硬质气管与带内螺纹的气动元件、阀座、气路板之间的快速连通，无需额外套丝或使用卡箍，插装后即可形成可靠密封，大幅缩短气路装配的工时。从结构设计逻辑来看，接头整体采用三段式同轴布局，下部为外螺纹连接段，表面加工标准连续三角螺纹，可直接拧入对应规格的内螺纹安装孔，螺纹段长度经过匹配常规气动元件的安装螺纹深度设计，避免拧入过深顶坏阀体内腔，或是拧入深度不足导致螺纹啮合牙数不够、承压时出现滑脱。中部的六角结构是专门为安装作业设计的受力部位，对边尺寸匹配常规开口扳手、活动扳手的夹持规格，

　　安装时无需使用管钳夹持其他部位，不会破坏接头表面的镀层或密封面，六角段的上下端面都做了微小的倒角处理，既可以避免安装时扳手打滑划伤手部，也能在螺纹拧紧时让端面与安装面的密封圈贴合更均匀，不会出现偏压导致的密封失效。上部的快插端采用锥度收口设计，内部集成了弹性卡爪与橡胶密封环，气管插入时卡爪会自动卡住气管外壁，即使管路存在一定的拉拽力也不会松脱，内部的密封环会紧密贴合气管外圆，在0-1MPa的常规气动工作压力下不会出现漏气，需要拆卸气管时只需按下接头顶部的压环，卡爪就会向外张开，即可轻松拔出气管，方便后期管路调整与维护。在安装边界方面，这款接头的最大外径出现在中部六角段，设计排布气路板时需要预留足够的扳手操作空间，

　　相邻两个接头的中心距不能小于六角对边尺寸加上扳手厚度的两倍，否则安装时扳手无法卡入六角位，会导致装配困难；快插端的锥度设计让气管插入时有自然的导向，即使气管存在微小的切口倾斜也能顺利插入，不会出现插偏顶坏内部密封件的问题；下部螺纹段的根部设计有退刀槽，螺纹加工时不会在根部产生应力集中，同时退刀槽位置可以加装组合密封垫圈，进一步提升螺纹连接部位的密封性，避免气体从螺纹缝隙泄漏。从实际使用的工况适配来看，接头的整体材质选用硬质金属加工，表面做了防锈处理，在车间多粉尘、少量切削油飞溅的环境下也不会出现锈蚀卡滞，快插端的压环采用耐磨材质，反复插拔数百次也不会出现开裂或卡滞，内部的密封环选用耐油橡胶材质，兼容气动系统常用的润滑油雾，

　　长期使用不会出现橡胶溶胀导致密封失效的问题。在结构建模过程中，所有同轴部位的形位公差都经过严格匹配，螺纹段与快插端的同轴度控制在0.05mm以内，避免气管插入后出现歪斜，导致管路产生额外的应力，长期震动下出现接头松动；六角部位的棱边都做了微小的倒钝处理，没有尖锐的毛刺，装配作业时不会划伤操作人员，也不会在安装过程中刮破相邻的气管外壁。这款接头的整体长度经过优化，在保证螺纹啮合长度、快插端卡持长度足够的前提下，尽可能压缩整体高度，适合在安装空间紧凑的小型自动化设备内部使用，不会因为接头过长导致设备内部管路排布拥挤，也不会与设备内部的其他运动部件产生干涉。
