KC6018型链轮式刚性联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:646562
  • KC6018型链轮式刚性联轴器结构设计

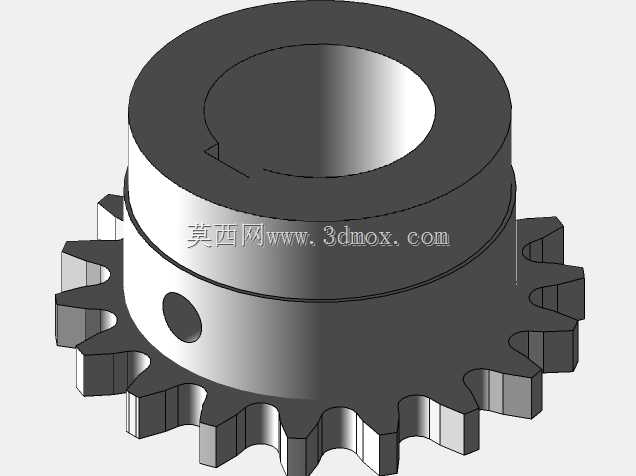

  在常规中小功率工业传动场景中,轴系之间的动力传递往往需要兼顾同轴度补偿、扭矩传递可靠性与安装便捷性,KC系列链轮联轴器正是这类需求下的常用传动部件,本次呈现的KC6018结构,是针对额定扭矩区间匹配6分链条规格的专用联接件,广泛应用于输送线驱动端、小型减速机输出轴与工作机输入轴的联接场景,也常见于包装机械、食品输送设备、小型农机传动组的轴系对接位置。从结构设计逻辑来看,该部件采用一体式链轮与轴套结合的结构,下半部分为标准18齿链轮结构,齿形参数匹配6分单排滚子链条,可直接与对应规格链条啮合实现链传动,同时上半部分的圆柱形轴套部分承担轴联接功能,轴套侧壁开设径向顶丝孔,安装时通过紧定螺钉实现与主动轴、从动轴的周向与轴向固定,

  无需额外加工键槽即可完成基础固定,适合轻载、对安装空间有严格限制的传动场景。设计过程中,链轮齿形严格按照滚子链链轮的基准齿形参数绘制,齿沟圆弧半径、齿顶圆弧、齿面工作段角度均匹配对应链条的滚子直径与节距参数,保证啮合过程中链条滚子能顺利进入齿沟,避免啮合卡滞、异常磨损问题;轴套内孔的尺寸公差按照间隙配合选取,既保证轴件能顺利穿入,又不会因间隙过大导致传动过程中出现偏心晃动,顶丝孔的位置设置在轴套轴向中段,避开链轮齿根的应力集中区域,防止紧定螺钉的压紧力导致齿根位置出现应力开裂,同时轴套外圆与链轮根圆位置采用圆弧过渡,减少截面突变带来的应力集中问题,提升部件整体的抗扭强度。从安装边界来看,该联轴器的轴向总长度控制在紧凑区间,

  链轮齿顶圆直径匹配6分18齿的标准参数,安装时需要预留的径向空间略大于齿顶圆直径,轴向空间需要覆盖轴套总长度加上紧定螺钉的操作空间,无需额外的胀套、键连接加工,仅需要在对应轴件上标记顶丝压紧的凹点位置,即可完成快速安装,大幅降低现场装配的加工要求。在实际使用场景中,这类带链轮结构的联轴器可以同时承担两个功能:一方面作为刚性联轴器完成两根同轴线轴的扭矩传递,补偿少量的轴向窜动与径向偏移,另一方面自身作为主动链轮直接驱动链条传动,省去了单独安装链轮的轴向空间,非常适合轴系布置紧凑、传动链短的小型设备,比如轻型皮带输送机的驱动端,电机输出轴通过该联轴器直接与从动轴对接,同时联轴器自带的链轮直接驱动输送链,减少了传动环节的零件数量,

  降低了整体装配复杂度与故障点。需要注意的是,这类刚性链轮联轴器不适合大偏心量的轴系联接,安装时需要尽量保证两轴的同轴度误差控制在允许范围内,否则会加快链轮齿面与链条的磨损,同时紧定螺钉需要采用防松处理,避免正反转切换或者振动工况下出现螺钉松动导致的传动失效;轴套与轴的配合面需要做防锈处理,长期运行后需要定期检查顶丝的预紧力,防止轴与轴套之间出现相对滑动磨损内孔。建模过程中,齿形部分采用参数化绘制方式,先通过节圆、齿顶圆、齿根圆的尺寸定位,再逐段绘制齿沟圆弧、工作段直线、齿顶圆弧,最后阵列生成全部轮齿,保证每个齿的形位公差一致,顶丝孔采用标准螺纹孔特征绘制,位置度与轴套内孔的轴线保持垂直,保证紧定螺钉压紧时受力均匀,整体结构的倒角与圆角均按照机械设计的工艺要求设置,避免锐边划伤装配人员,同时符合零件加工的工艺性要求,不会出现无法加工的薄壁、锐角结构。
