带齿式扭矩限制过载保护传动构件

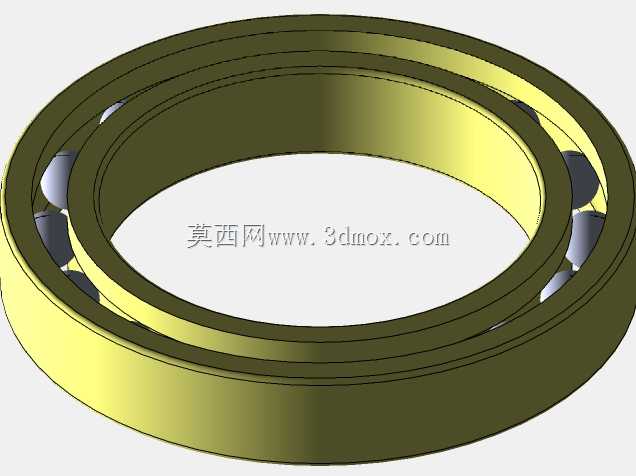

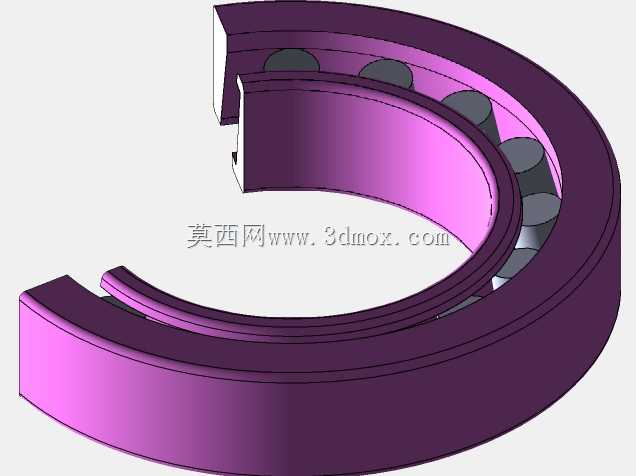

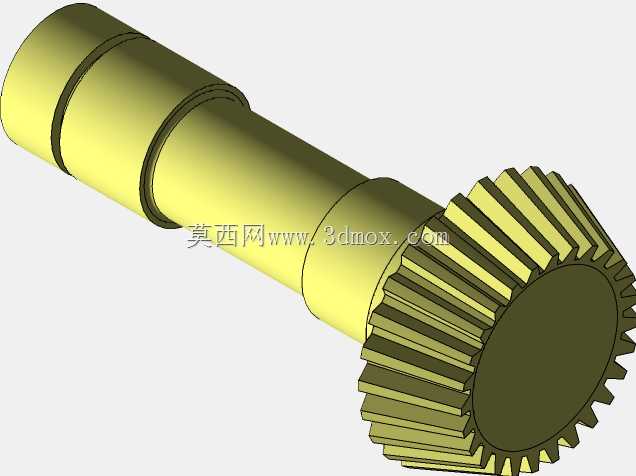

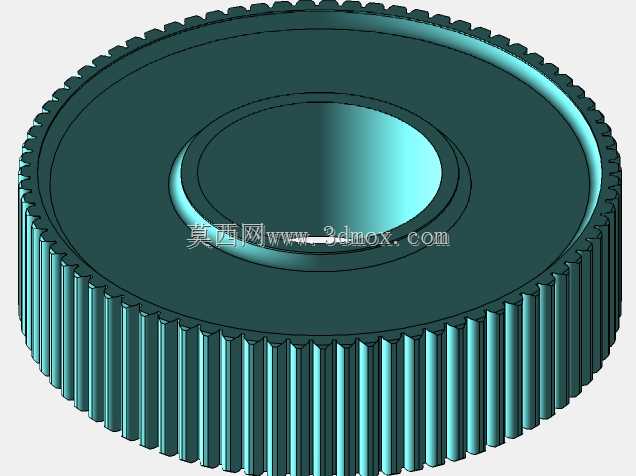

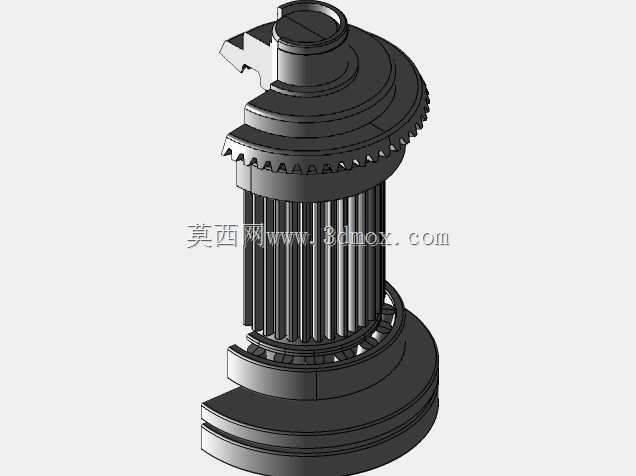

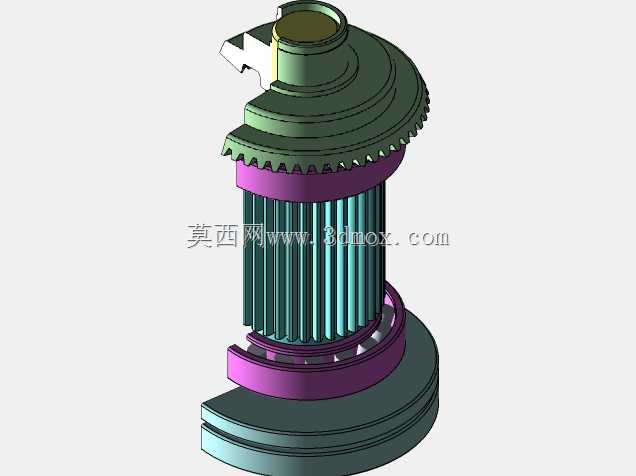

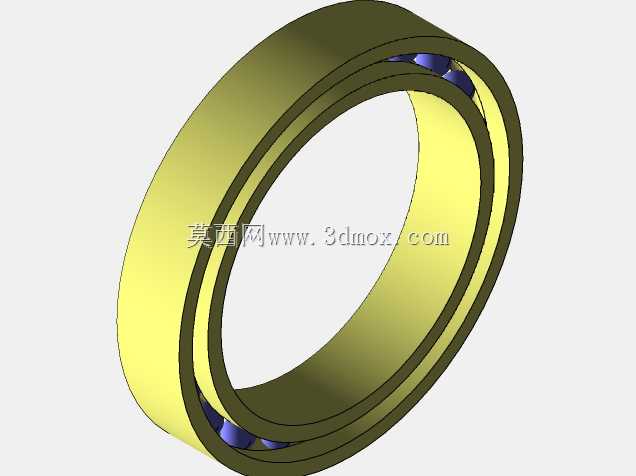

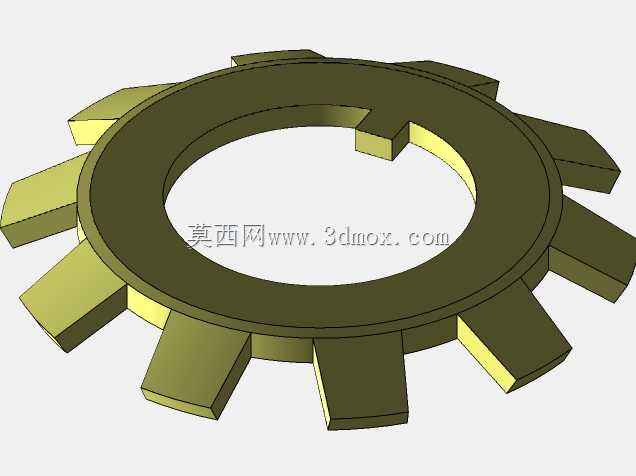

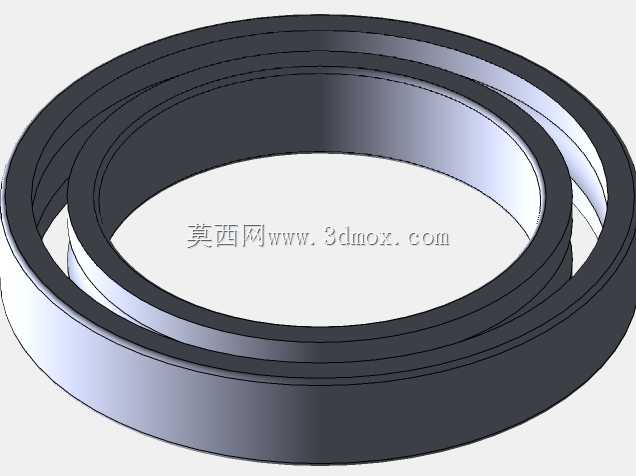

　　在自动化生产线、包装输送设备、机床进给机构这类存在传动过载风险的工况里，扭矩限制器是串联在动力输出端与执行端之间的核心安全部件，一旦负载端出现卡滞、冲击载荷超过设定阈值，构件会立刻断开动力传递路径，避免齿轮、传动轴、驱动电机等核心传动件因过载出现崩齿、轴扭断、绕组烧毁等不可逆损坏。这款齿式结构的扭矩限制构件，采用端面齿啮合的传力形式，相比钢珠式扭矩限制器，它能传递的额定扭矩区间更大，啮合刚性更强，不会在频繁正反转的传动场景里出现传动间隙累积的问题，适合用在输送线驱动、机床主轴进给、自动化装配工位这类需要稳定传力同时具备过载脱开能力的场景。从结构设计逻辑来看，构件上部的带齿外圈是和从动端连接的啮合部分，

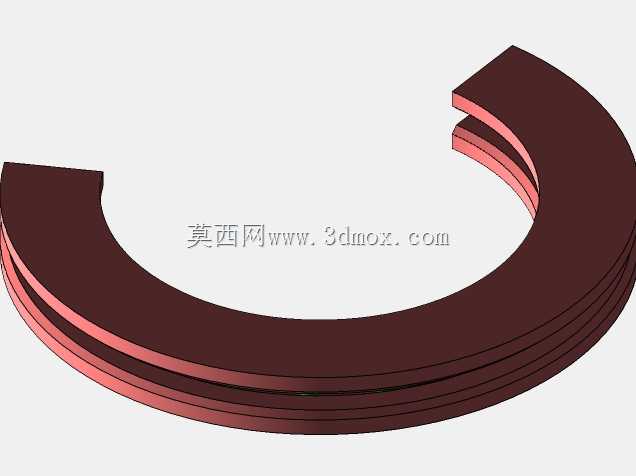

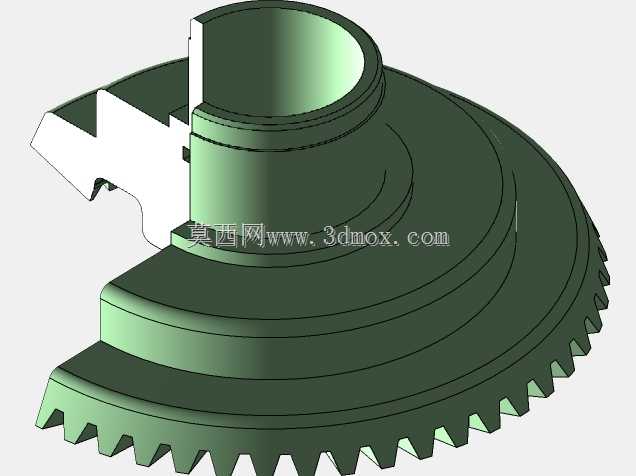

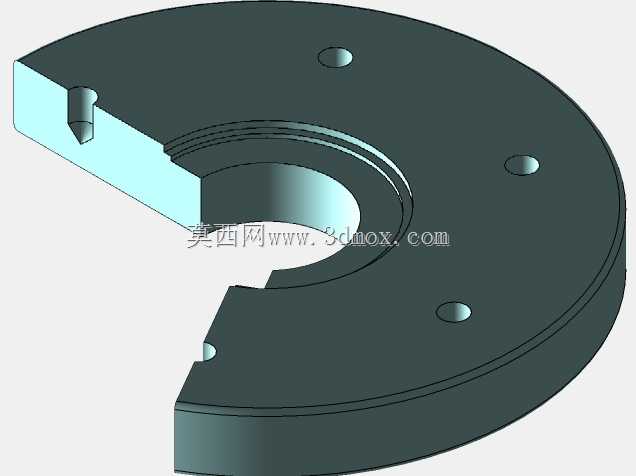

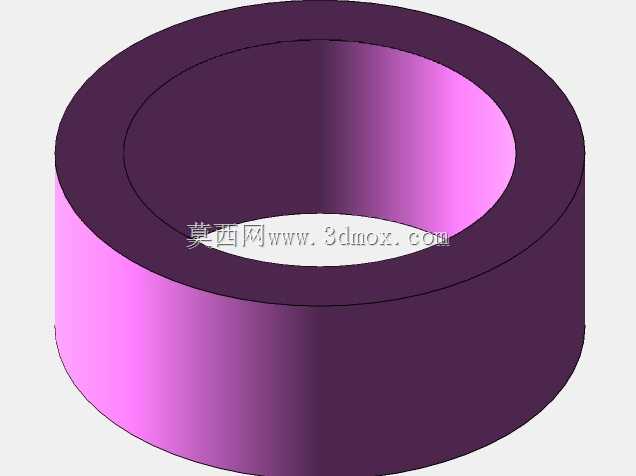

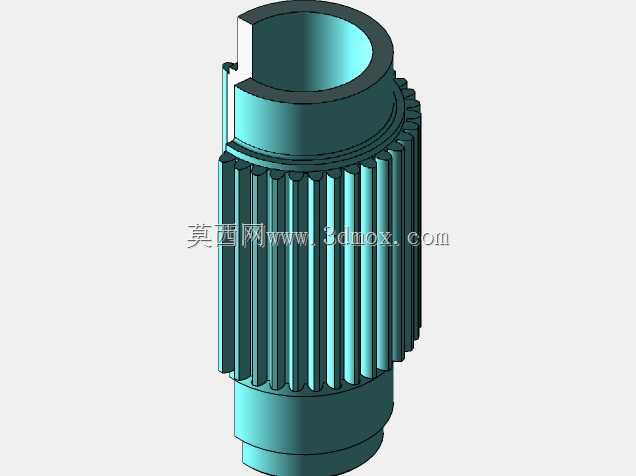

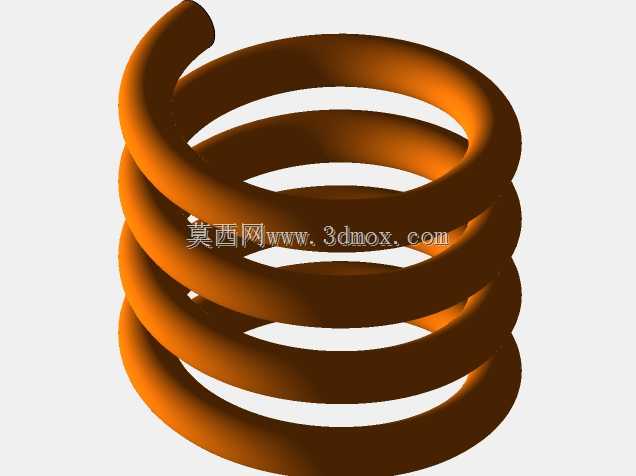

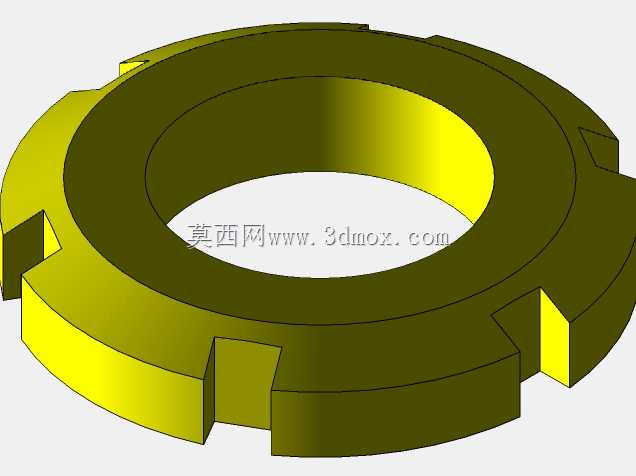

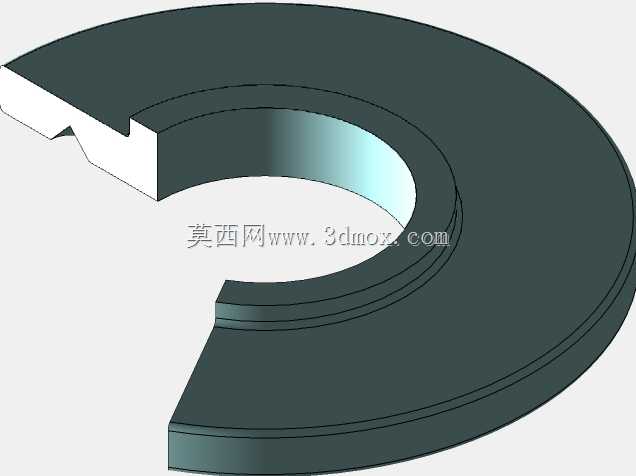

　　外圈端面加工有均匀分布的梯形啮合齿，和中部的紫色承托齿圈形成端面啮合副，中部的竖向肋条结构是扭矩传递的受力筋，既承担啮合齿传递过来的周向扭矩，又给内部的弹性压紧组件提供安装定位空间，下部的阶梯底座是和主动端轴系连接的安装基准，底座上的环形槽用来容纳碟形弹簧组，通过调整弹簧压紧力就能设定脱开扭矩的阈值，当负载扭矩超过弹簧压紧力对应的啮合摩擦力矩时，上下齿圈会沿轴向推开，齿面滑过脱开，切断动力传递，过载消除后齿圈会在弹簧力作用下重新啮合，恢复动力传递，不需要人工拆解复位，适配连续化生产的设备运维需求。做三维结构设计的时候，要重点关注几个安装边界的尺寸约束：首先是上部带齿外圈的外径尺寸，这个尺寸决定了从动端连接法兰的安装孔位分布，

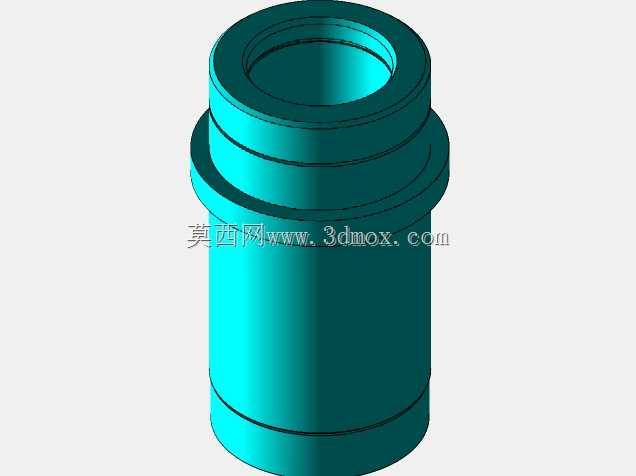

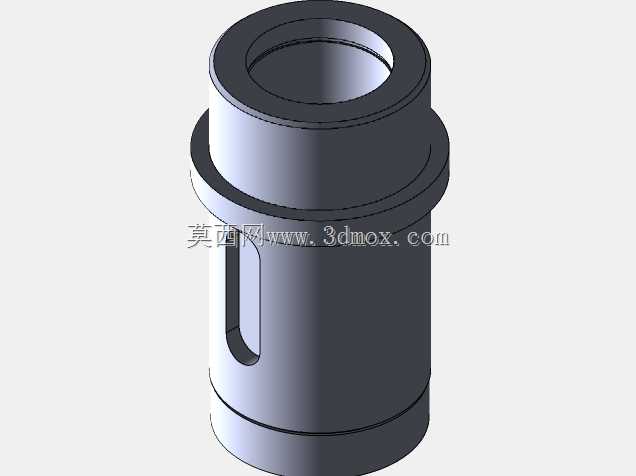

　　设计时要保证外圈齿根圆直径大于连接法兰的螺栓分布圆直径，避免螺栓安装时和齿面发生干涉；其次是中部肋条结构的径向厚度，这个尺寸直接决定了构件的抗扭截面系数，要根据额定传递扭矩的大小核算肋条的剪切应力，确保在额定扭矩下肋条的变形量在许用范围内，不会出现塑性变形导致啮合错位；下部底座的内孔直径要和主动轴的轴径做公差配合，一般选用H7/k6的过渡配合，保证轴和底座的同轴度，避免高速转动时出现偏心振动，底座上的键槽尺寸要对应轴上的平键规格，键槽的位置要和上部齿圈的啮合齿位做角度定位，保证装配后从动端的相位精度符合设计要求。实际选型应用时，要注意安装空间的轴向尺寸预留，因为齿圈脱开时会有轴向的位移量，

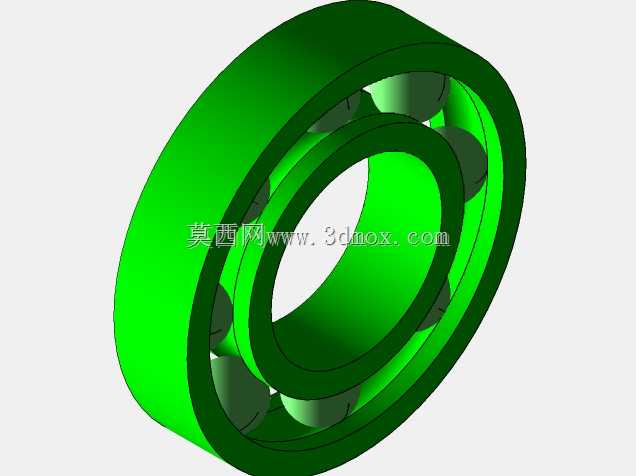

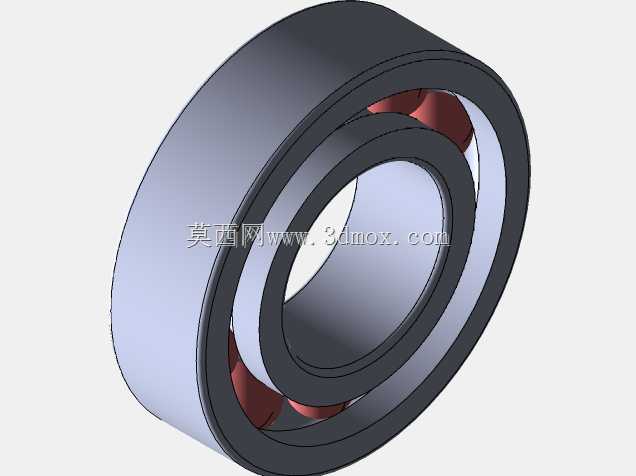

　　一般要在构件的轴向两端预留3-5mm的窜动间隙，避免脱开时齿圈和相邻的轴承端盖、联轴器发生碰撞；径向安装空间要大于外圈齿顶圆直径2mm以上，给安装调试留出操作空间，同时要避免周边的线束、油管和转动的外圈发生摩擦。这款结构的扭矩限制构件，相比摩擦片式的扭矩限制器，它的脱开动作更干脆，不会出现摩擦片打滑磨损产生的碎屑污染，适合用在食品包装、医药生产这类对洁净度有要求的生产场景，同时齿式啮合的传动效率更高，长时间运行不会出现扭矩衰减，不需要频繁调整弹簧压紧力，运维成本更低。在做三维建模的时候，要重点还原端面齿的齿形参数，齿面的倾斜角度一般设计成15°-20°，这个角度范围既能保证啮合时的传力稳定性，又能保证过载时齿面能顺利滑开，不会出现齿面锁死无法脱开的问题；中部肋条的圆角过渡要做R2-R3的处理，避免应力集中导致肋条在交变扭矩下出现疲劳断裂；下部底座的安装端面要做平面度公差要求，保证和主动轴轴肩的贴合度，避免安装后出现倾斜导致转动偏心。
