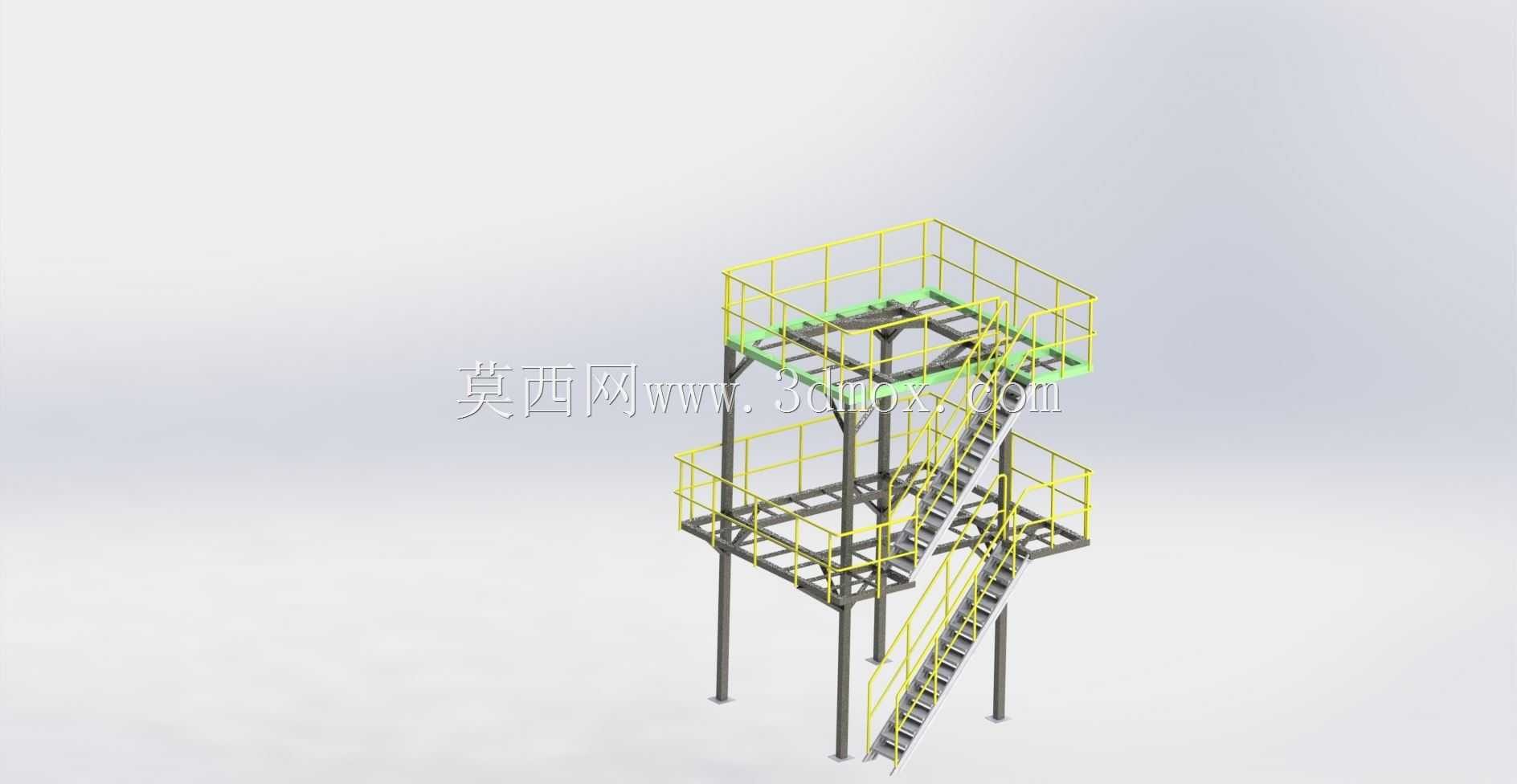

双层带梯工业操作钢制平台结构

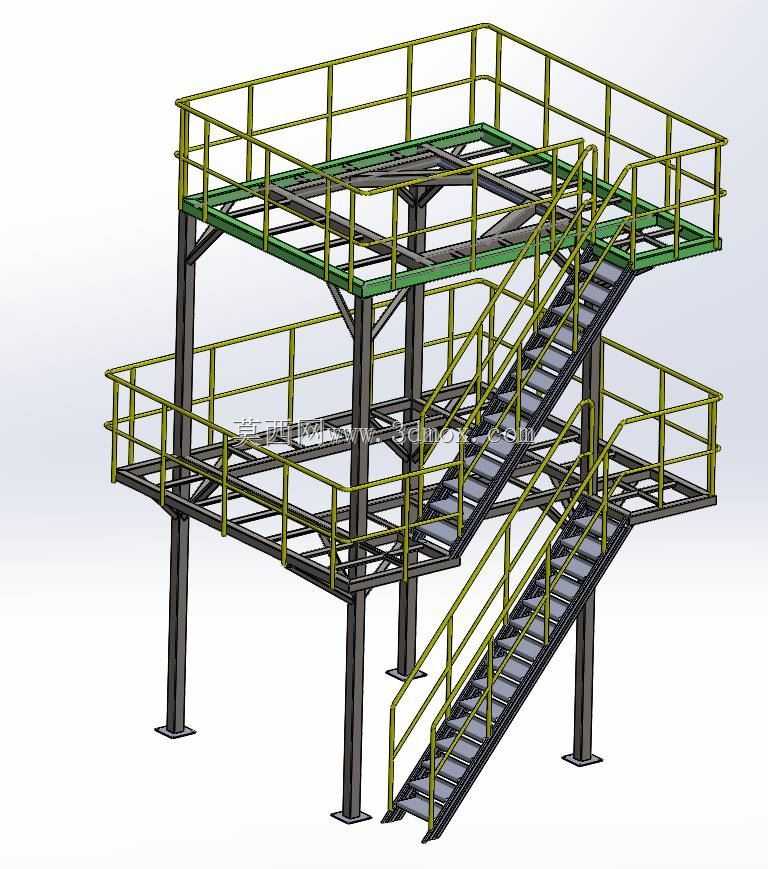

　　这类双层钢制操作平台，常出现在化工填料工段、生产线物料中转区、设备检修登高作业场景里，核心是为作业人员提供稳定的高位操作站位，同时兼顾不同层高之间的人员通行需求，部分场景下也可作为临时物料暂存的承载结构。从结构设计逻辑来看，整体采用H型钢作为主支撑立柱，立柱底部设置带地脚螺栓孔的安装底板，可直接通过膨胀螺栓或预埋螺栓固定在硬化混凝土地面上，安装时需保证各立柱底板的水平度偏差控制在千分之二以内，避免上层平台受力后出现局部应力集中。平台的分层承载框架采用矩形钢管焊接成型，框架上方铺设花纹钢板作为作业台面，花纹钢板的凸起纹路可有效避免作业人员站立时打滑，台面边缘设置通长的踢脚板，高度不小于100mm，防止放置在台面上的工具、小零件滑落至下层造成坠物风险。

　　平台周边的防护护栏采用圆管弯折焊接成型，护栏高度设置为1200mm，中间设置两道横杆，横杆间距不大于400mm，所有护栏的焊接位置都做了打磨圆角处理，避免尖锐棱角划伤作业人员。连接上下两层的斜梯采用双梁结构，梯梁为槽钢材质，踏步采用防滑花纹钢板折弯成型，踏步宽度设置为250mm，踏步高度控制在180mm以内，符合人体工程学的登高步距要求，斜梯两侧同样设置与平台等高的连续护栏，斜梯与上下层平台的连接位置采用焊接加螺栓紧固的双重固定方式，避免人员通行时出现梯段晃动。

　　在设计这类平台结构时，首先要核算整体的静载与动载参数，常规工业操作平台的均布活荷载取值不小于2.0kN/㎡，如果是作为填料作业的专用平台，还要考虑填料堆放的局部集中荷载，在填料堆放区域的框架下方额外增加斜撑加强结构，避免局部过载导致台面变形。主支撑立柱的长细比需要控制在150以内，保证立柱受压时的稳定性，各层平台的水平框架之间设置交叉斜撑，抵消水平方向的受力，提升整体结构的抗侧移能力，避免人员在平台上走动或者设备运行产生振动时，平台出现明显晃动感。

　　安装边界方面，这类双层平台的占地尺寸需要结合现场的作业区域范围确定，常规同规格平台的横向跨度在4米左右，纵向深度在3米左右，下层平台距离地面高度为2.2米，可满足下层人员正常通行、设备布置的高度需求，上层平台距离地面高度为4.5米，斜梯的水平投影长度约为5.2米，安装时需要预留出斜梯入口、平台各侧操作位的操作空间，平台与周边固定设备、墙体之间的安全距离不小于500mm，方便后期对平台结构、周边设备进行维护检修。平台的所有钢制构件表面都做了除锈后喷涂防锈漆加面漆的处理，不同功能的构件采用区分色涂装，支撑结构采用深灰色涂装，护栏、梯段扶手采用醒目的黄绿色涂装，在工业车间环境下可起到明显的安全警示作用，降低人员误碰撞的风险。

　　实际使用过程中，这类平台的结构冗余度设计充足，除了人员操作站位之外，也可在台面上放置小型操作设备、工具柜等辅助设施，斜梯的通行宽度设置为800mm，可满足单人携带工具正常通行，也可满足小型物料的人工转运需求。结构设计时所有的焊接节点都采用满焊工艺，焊缝高度不小于较薄焊件厚度的0.7倍，关键受力节点额外设置加劲板加强，避免长期使用后焊缝开裂。平台台面的花纹钢板采用间断焊固定在下方框架上，每段焊缝长度不小于50mm，焊缝间距不大于300mm，既保证钢板固定牢固，也避免连续焊接导致钢板受热变形，影响台面的平整度。
