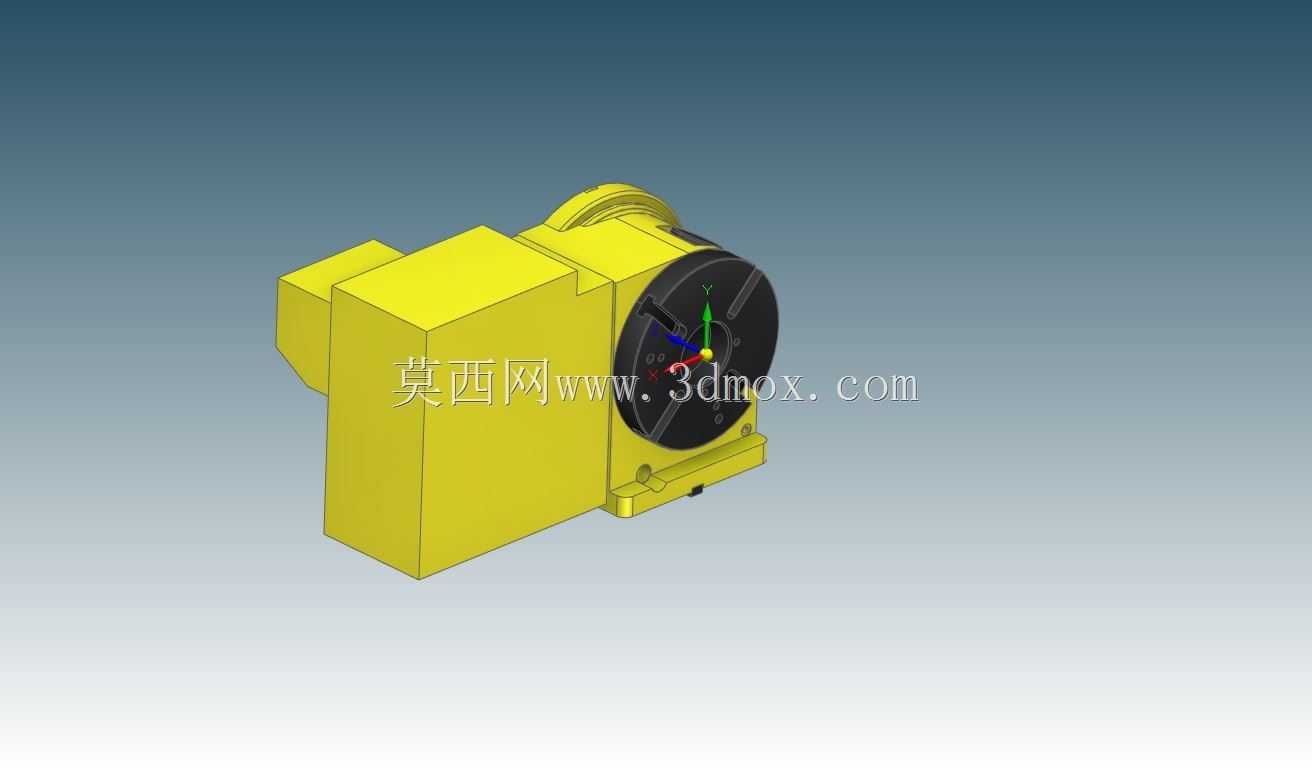

NIKKEN数控回转工作台CNC180FA结构设计

　　在精密机加工车间的布局里，这类数控回转工作台常作为立式加工中心、数控铣床的第四轴扩展部件使用，安装在机床工作台面后，可实现工件的多面联动加工，省去多次装夹带来的定位误差，尤其适合箱体类、盘类、凸轮类需要多工位分度或连续回转进给的零件加工场景。从结构设计逻辑来看，该转台采用箱体式集成布局，主体壳体为一体式铸造结构，既承担内部传动机构的防护作用，也作为整个部件的安装基准面，底部预留的安装定位槽与螺栓孔位，可直接适配主流加工中心的T型槽工作台，安装时无需额外制作过渡转接板，能缩短现场调试周期。

　　转台的核心功能是实现高精度的回转分度与连续进给运动，前端的圆形工作台面用于装夹工件或配套卡盘、夹具，台面中心的定位基准孔可与夹具定位销配合，保证装夹同轴度；侧面的驱动端预留了与伺服电机连接的接口，内部采用蜗轮蜗杆传动结构，具备大减速比特性，既能输出足够的切削扭矩，也能保证分度精度的保持性，加工过程中可承受铣削、钻削带来的径向与轴向载荷，不会出现回转偏移。设计时重点考虑了刚性与精度的平衡，壳体的加强筋布局避开了内部传动件的安装空间，同时在受力集中的轴承安装位做了加厚处理，避免重载切削时壳体变形影响回转精度。

　　从安装边界来看，该转台的横向宽度、纵向深度与垂直高度都经过优化，安装在常规行程的立式加工中心工作台上时，不会超出机床的X、Y轴行程范围，也不会与机床主轴护罩、刀库发生干涉；工作台面的高度经过匹配设计，装夹常规尺寸工件后，刀具可覆盖工件所有加工面，无需额外垫高工件或调整机床Z轴硬限位。日常使用中，这类转台可配合机床数控系统实现任意角度的分度定位，完成多面孔系、环形槽、空间曲面的加工，相比传统的手动分度台，加工效率可提升数倍，同时分度精度可控制在角秒级，满足精密零件的加工公差要求。

　　在结构细节上，转台的外部做了平整化设计，没有突出的尖锐棱角，既避免切屑堆积在壳体表面，也方便操作人员清理加工后的切屑与切削液；壳体上预留的润滑注油口位置便于日常维护，无需拆解壳体即可完成传动副的定期润滑，延长设备使用寿命。设计建模过程中，所有配合面的公差都按照精密机床附件的标准设定，轴承安装位、蜗轮蜗杆啮合位、工作台面的形位公差都做了严格约束，保证三维模型导入工程图后可直接用于生产加工，装配关系完全按照实际装配顺序搭建，可直接用于虚拟装配验证，检查零部件之间的干涉情况，提前发现设计缺陷。

　　对于设备选型人员来说，该转台的承载能力、回转速度、分度精度参数可匹配大部分中小型精密零件的加工需求，安装尺寸的通用性较强，可适配多个品牌的主流加工中心，无需对机床进行大规模改造即可完成加装；对于三维建模从业者来说，该模型完整还原了转台的外部结构与关键安装尺寸，可作为机床配套设备布局设计的参考模型，也可用于加工仿真场景的搭建，模拟多轴加工时的工件运动轨迹，验证加工程序的合理性。
