BA系列多极接线端子结构设计

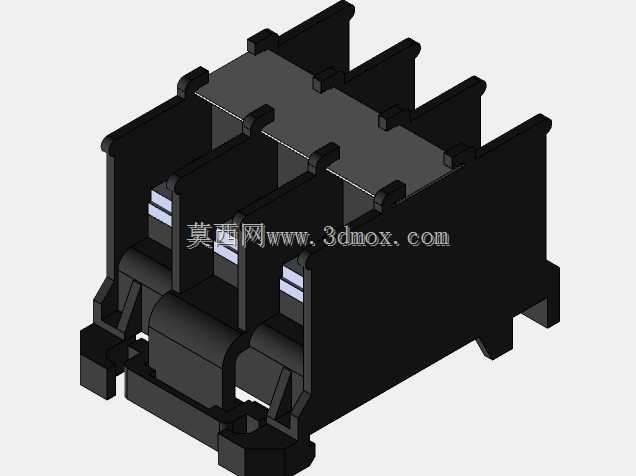

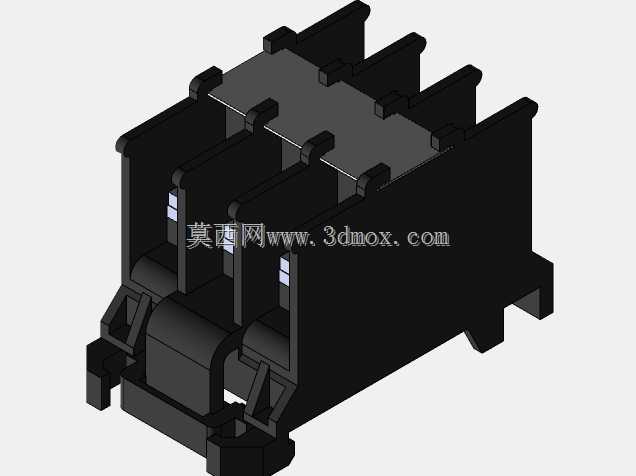

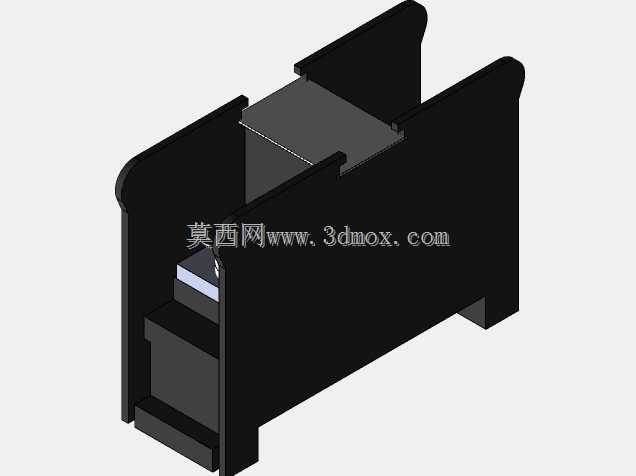

　　这类多极接线端子是低压配电、控制柜内部回路分线的核心连接件，日常在工厂自动化产线的控制柜、楼宇配电的端子排、小型设备的电源分接回路里都能见到，主要作用是实现多组导线的可靠接续，避免导线直接铰接带来的接触不良、绝缘失效问题，同时方便后期回路检修、线路改接时的拆装操作，不需要反复剪断重接导线。从结构设计来看，这款端子采用三极并排的模块化布局，相邻极之间设置了凸起的绝缘隔栏，隔栏高度略高于端子内部的导电件安装位，能有效避免不同极之间因为导线毛刺、积尘凝露引发的极间爬电、短路问题，隔栏边缘做了小角度的倒角处理，装配导线时不会刮伤导线绝缘层，也能避免操作人员装配时被锐边划伤。端子底部设计了标准的导轨卡扣结构，适配行业通用的DIN导轨安装方式，

　　卡扣带有一定的弹性余量，卡入导轨后能通过自身形变卡紧导轨表面的防滑齿，不会因为设备运行的振动出现端子移位、松脱的情况，卡扣侧面预留了一字螺丝刀的撬动缺口，后期拆卸端子时只需要用螺丝刀撬动卡扣就能快速从导轨上取下，不需要挪动相邻的其他端子，柜内维护效率更高。每个极位的接线腔采用下沉式设计，内部的压线结构为框式压接，相比螺丝直接顶压导线的结构，框式压接能增大和导线的接触面积，不管是硬导线还是多股软导线，拧紧压线螺丝后都能被框型压片均匀压紧，不会出现螺丝顶断多股软线线芯、压接不牢的问题，接线腔的入口做了喇叭口导向，穿线时不需要刻意对准就能把导线顺利送入压接位置，降低现场接线的操作难度。端子的整体外形采用方正的梯台布局，

　　上部的接线操作面和底部安装面保持平行，多个同型号端子并排安装在导轨上时，相邻端子的侧面可以紧密贴合，不会出现缝隙过大导致的安装位浪费，隔栏顶部的小凸起是端子拼接时的定位结构，拼接时凸起会卡入相邻端子对应的凹槽内，保证整排端子安装后整齐平直，不会出现歪斜错位，整排端子安装完成后相邻极的隔栏能连续形成完整的绝缘屏障，提升整排端子的绝缘性能。从安装边界来看，端子的宽度、高度、深度尺寸都适配常规控制柜的内部安装空间，接线后导线的弯曲半径不会超出端子上部的操作空间，柜内布线时导线可以顺着端子的接线方向平直引出，不需要额外弯折导线就能整理成规整的线束，压线螺丝的操作位置正对端子上部的操作空间，使用常规的十字螺丝刀就能垂直对准螺丝槽口拧紧，

　　不会因为操作空间不足出现螺丝滑牙、拧不到位的情况。端子的外壳采用绝缘性能优异的工程塑料材质，材质本身具备一定的耐温性能，正常通过额定电流时导电件产生的热量不会导致外壳变形、绝缘性能下降，外壳表面做了哑光的防滑处理，手工拿取装配时不容易打滑。在实际选型应用中，这类三极端子常用来接三相小功率回路的进线或者出线，也可以用来分接直流控制回路的正负极与信号公共线，相比单极端子逐个拼接的方式，一体式三极结构的安装效率更高，极间距固定不会出现拼接时间距不一致的问题，爬电距离更稳定，在有轻微振动的设备上使用时，也不会出现单极端子拼接松动导致的极间错位问题。设计建模时需要重点把控几个关键尺寸的公差：一是底部导轨卡扣的卡槽尺寸，尺寸偏差过大会导致卡入导轨过松容易脱落，或者过紧无法顺利卡入导轨；二是相邻极隔栏的间距，既要保证足够的爬电距离满足电气安全要求，又要控制整体宽度避免占用过多安装空间；三是接线腔内部的压片行程，要保证能适配不同线径范围的导线，压接最细线径时能压紧不松脱，压接最大线径时压片不会顶到接线腔内壁导致螺丝无法拧紧。另外端子上部的标识槽位置也做了预留，可以插入对应的回路标识条，方便后期检修时快速识别每个回路的功能，标识槽和端子本体为一体式结构，不会因为长期使用出现标识条脱落的问题。
