直齿圆柱同步传动齿轮结构设计

　　做传动结构设计快十二年，经手的齿轮类零件少说也有几百个，这类带同步啮合齿的圆柱齿轮，在中小载荷的定比传动场景里用得特别多，不像斜齿传动有轴向力需要额外配推力轴承，直齿结构的安装适配性对新手工程师也友好，不用反复核算轴向载荷对支撑端的影响。先聊实际应用场景，这类齿轮常见于轻工输送线的动力传递工位、小型包装设备的进给传动单元、办公自动化设备的走纸机构，还有部分小型农机的辅助传动段，核心需求就是保证固定传动比下的动力稳定传递，不需要变速的工况里，定比齿轮的传动效率比带传动高不少，也不会出现带传动长期使用后的打滑丢转问题。

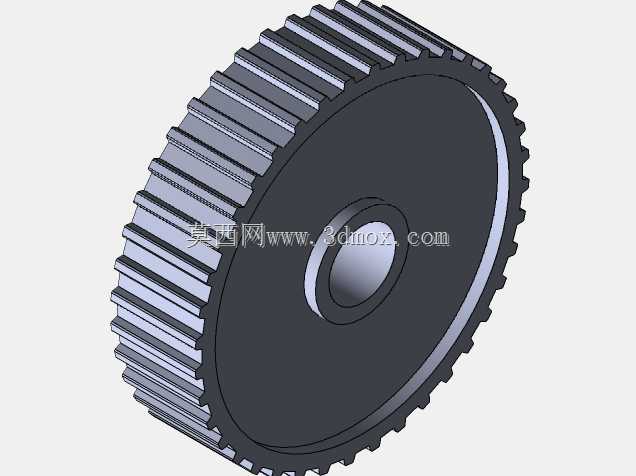

　　说回结构本身，这个齿轮采用的是腹板一体式结构，没有做减重孔设计，适合模数不大、齿宽中等的中小载荷工况，要是载荷再大些或者齿宽更宽，一般会在腹板上开均布的减重孔，同时兼顾轻量化和铸造或者机加工的应力释放，不过这个结构的好处是加工工序少，批量生产的时候不管是滚齿还是插齿工序，装夹定位都更方便，不需要额外做孔位的避让工装。中心的安装孔是通孔设计，孔壁做了公差配合的预留，实际选型的时候要根据配合的轴径选对应的公差带，要是传递扭矩不大可以选间隙配合配紧定螺钉固定，扭矩稍大的工况就要选过渡配合加键槽，这个模型的中心孔周边预留了键槽加工的位置，不用额外修改轮毂结构就能适配平键连接，这点设计的时候考虑得比较周全。

　　齿部的参数设计上，齿顶圆和齿根圆的过渡做了标准的圆角处理，避免热处理的时候应力集中导致齿根开裂，很多新手建模的时候容易忽略齿根圆角，直接把齿形和轮毂做直角连接，实际加工出来的零件淬火后很容易在齿根位置出现微裂纹，负载运行一段时间就会断齿，这个结构的齿根过渡是符合机械设计手册里的标准要求的。齿宽的设计比常规同模数齿轮稍宽一点，对应的啮合接触面积更大，相同载荷下的齿面接触应力更小，能有效提升齿轮的使用寿命，不过齿宽也不能无限制加宽，不然会因为轴的挠曲变形导致齿面偏载，反而加剧局部磨损，这个齿宽和齿顶圆的比例控制在合理区间，适配直径30mm以内的安装轴时，轴的挠度不会超出齿向载荷分布的允许范围。

　　安装边界这块，齿轮的轴向定位靠轮毂两侧的轴肩或者轴用挡圈实现，模型的轮毂端面做了平面度的预留，安装的时候和轴肩端面贴合能保证齿轮的端面跳动在允许范围内，不会出现运转时的偏摆。齿部的啮合侧隙是按照中等精度等级预留的，适合8级精度的加工要求，普通滚齿机就能达到对应的精度，不需要上磨齿工序，加工成本控制得比较好，适合批量配套的通用传动场景。实际装配的时候要注意两啮合齿轮的中心距公差，中心距偏大会导致侧隙过大冲击噪音明显，中心距偏小又会导致卡齿、运转阻力大，这个齿轮的齿厚偏差是按照标准的基准齿形设计的，中心距偏差控制在±0.02mm的时候就能保证顺畅啮合。

　　很多刚入行的工程师做齿轮建模的时候容易直接调用插件生成标准齿形就完事，忽略了实际安装和加工的工艺细节，比如轮毂的突出长度、中心孔的倒角、齿端的倒角这些细节，这个模型的齿端做了小倒角处理，装配的时候更容易导入啮合位置，不会出现齿端磕碰伤，中心孔的两端也做了倒角，方便轴的穿入，也能去除孔口的毛刺，避免装配的时候毛刺掉落到啮合齿面造成齿面拉伤。另外这个齿轮的腹板和轮毂、齿圈的过渡位置都做了圆角，不管是采用机加工从棒料下料制作，还是采用粉末冶金压制，都能减少应力集中，粉末冶金工艺做这类齿轮的时候，过渡圆角还能方便压制成型后的脱模，提升成品率。

　　在实际选型替换的时候，要注意核对齿顶圆直径、安装孔直径、齿宽、模数这几个核心参数，只要这几个参数匹配，相同模数和齿数的齿轮就能直接替换使用，不需要修改周边的安装结构。这类齿轮的日常维护也比较简单，定期在齿面涂抹润滑脂就能减少齿面磨损，要是在粉尘大的工况下使用，最好给齿轮副加装防尘罩，避免硬质颗粒进入啮合面造成磨粒磨损，缩短使用寿命。相比同步带传动，这类齿轮传动的同步精度更高，不会出现长期使用后的拉伸变形，在需要精准定比传动的工位，比如包装设备的送膜工位、输送线的分瓶工位，用这类齿轮传动能保证工位动作的同步性，不会因为传动丢步导致工位错位。
