望远镜用多工位滤镜切换轮及支撑结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:646609
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构
  • 望远镜用多工位滤镜切换轮及支撑结构

  在天文观测、工业视觉检测这类对光路精度要求严苛的场景里,滤镜切换组件的稳定性直接决定了成像质量的可靠性,这套适配望远镜系统的滤镜轮及支架结构,就是针对多滤镜快速切换需求做的结构设计。日常观测或者成像作业里,不同波段的观测目标需要搭配对应通光特性的滤光片,要是靠手动拆装滤镜,不仅会打断观测流程,反复拆装还容易带来镜片污染、光轴偏移的问题,多工位转盘式的滤镜轮结构,刚好能解决这个痛点,转动轮盘就能把对应规格的滤镜精准切换到成像光轴上,全程不需要触碰光学镜片,也不会破坏原有光路的同轴精度。

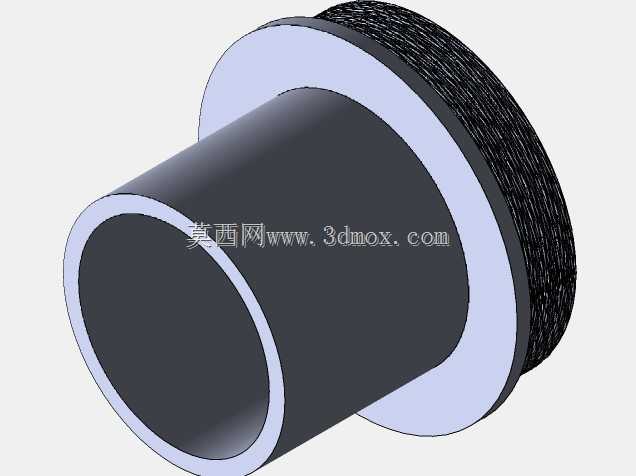

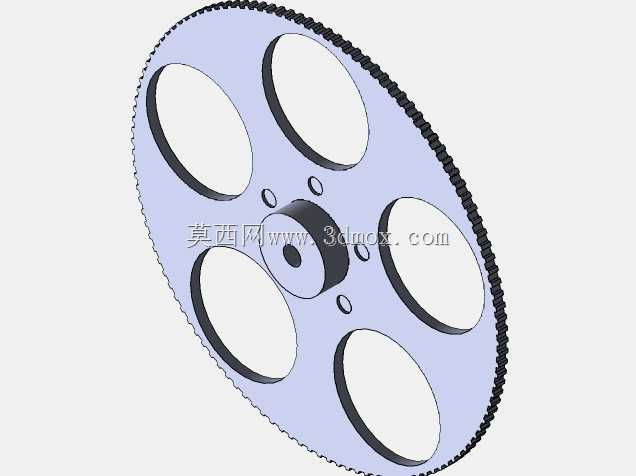

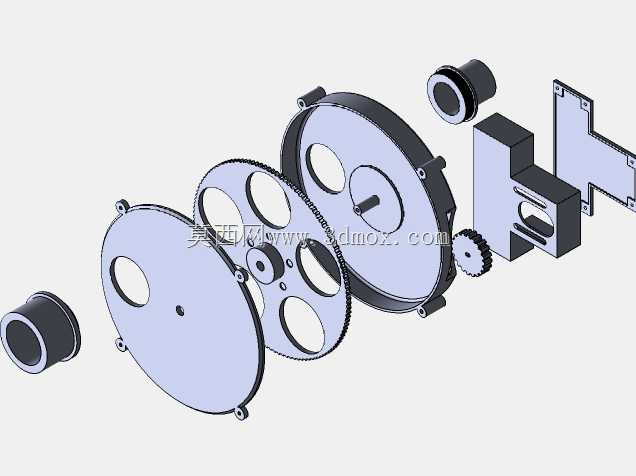

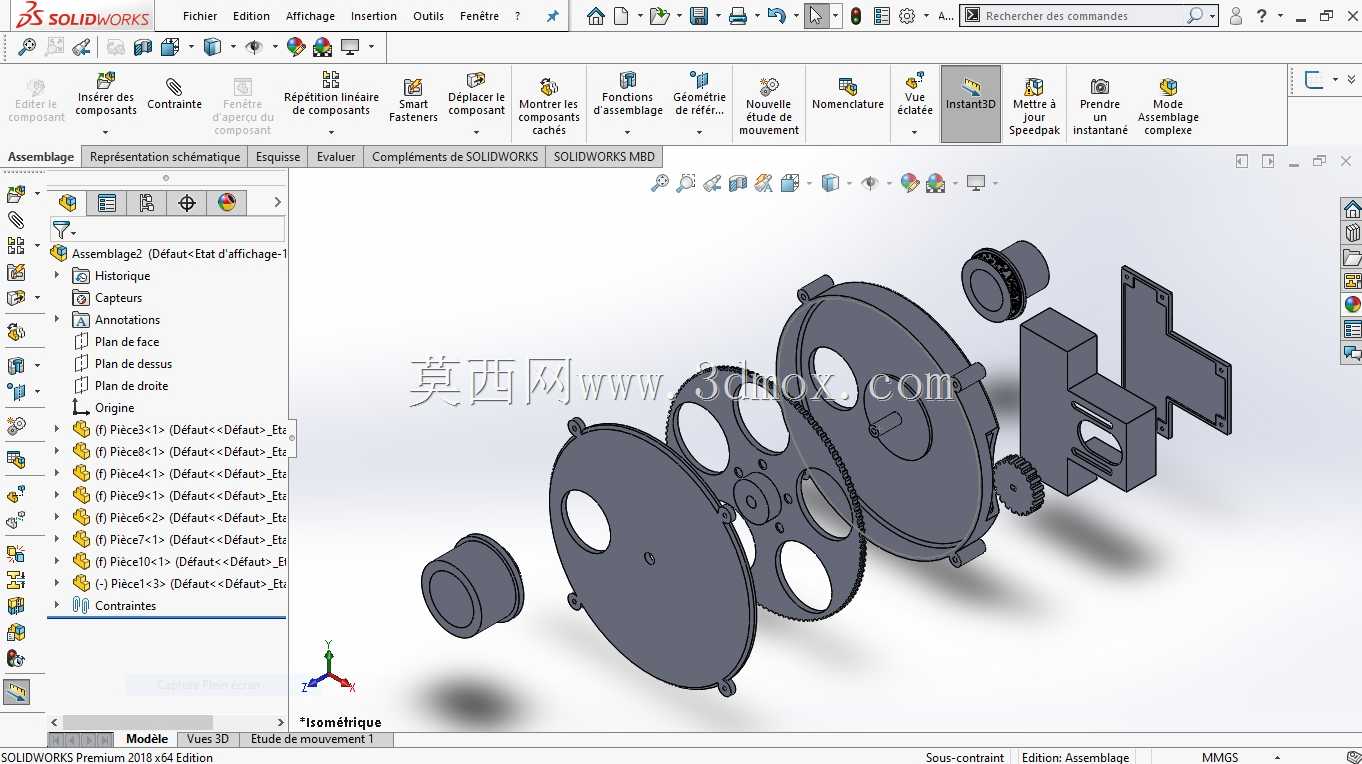

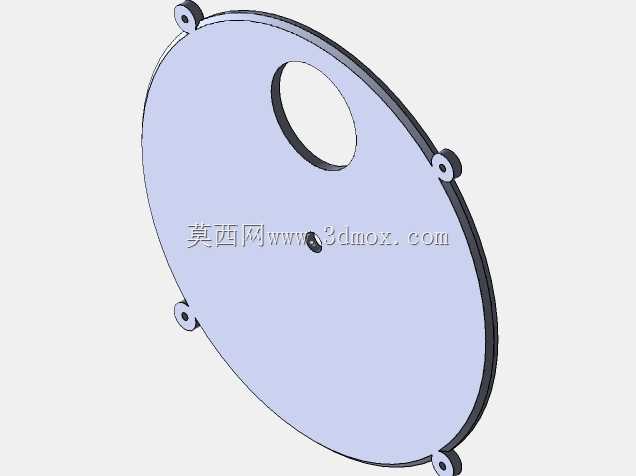

  从结构组成来看,整套组件包含带多安装位的转盘主体、两侧的支撑端盖、传动齿轮组、定位衬套以及外接安装支架。转盘上均匀分布了多个圆形滤镜安装位,每个安装位都做了台阶沉孔设计,沉孔的深度刚好匹配标准厚度的圆形滤光片,安装时滤镜嵌入沉孔后,通过压圈或者点胶固定就能保证镜片平面和转盘端面平行,避免镜片倾斜带来的像差。转盘的中心做了轴承安装位,搭配两端支撑端盖上的微型轴承,能让转盘转动时的径向跳动控制在极小范围内,保证每个工位切换后,滤镜中心都能和系统光轴完全重合,不会出现切光、通光孔偏心的问题。

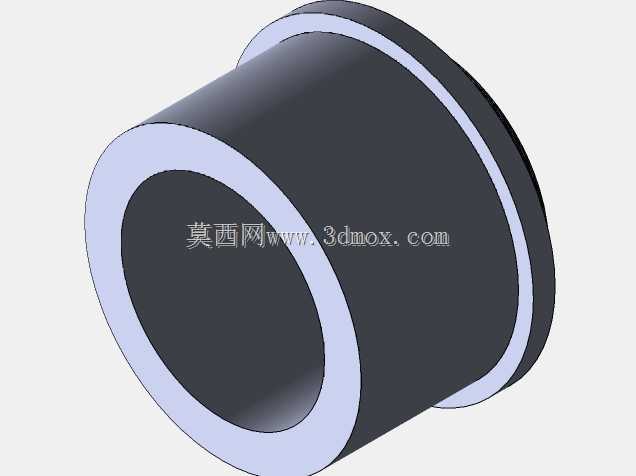

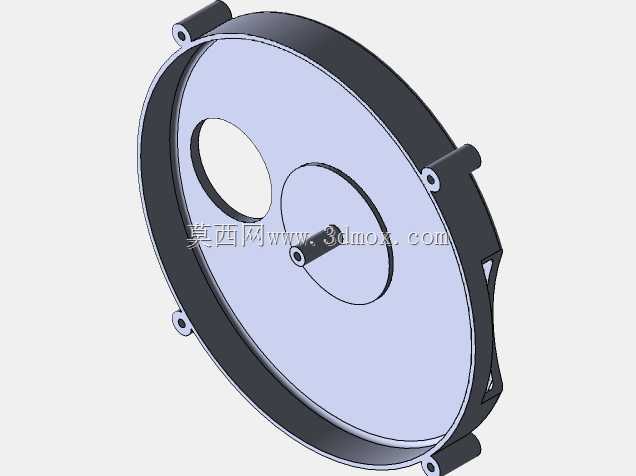

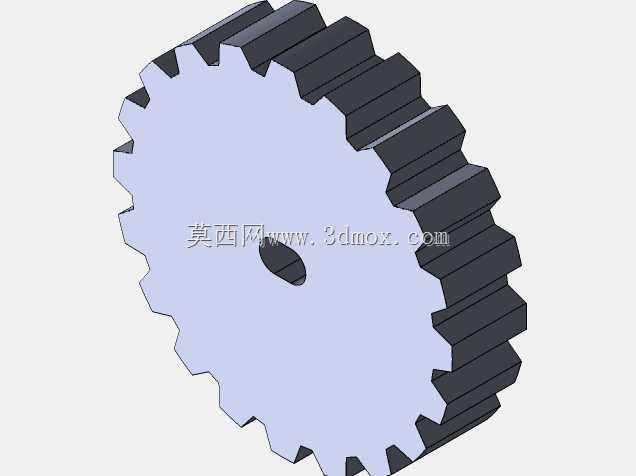

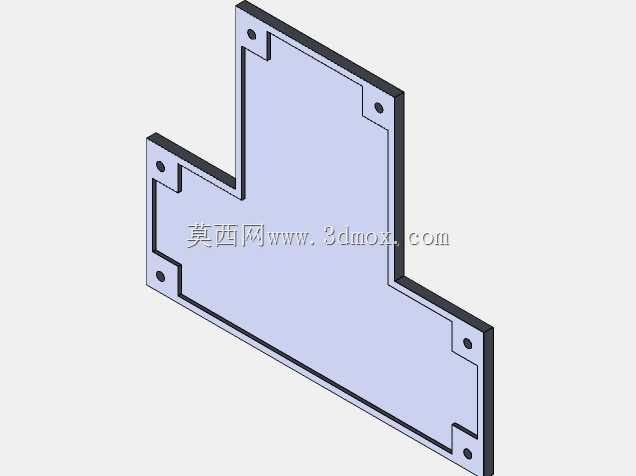

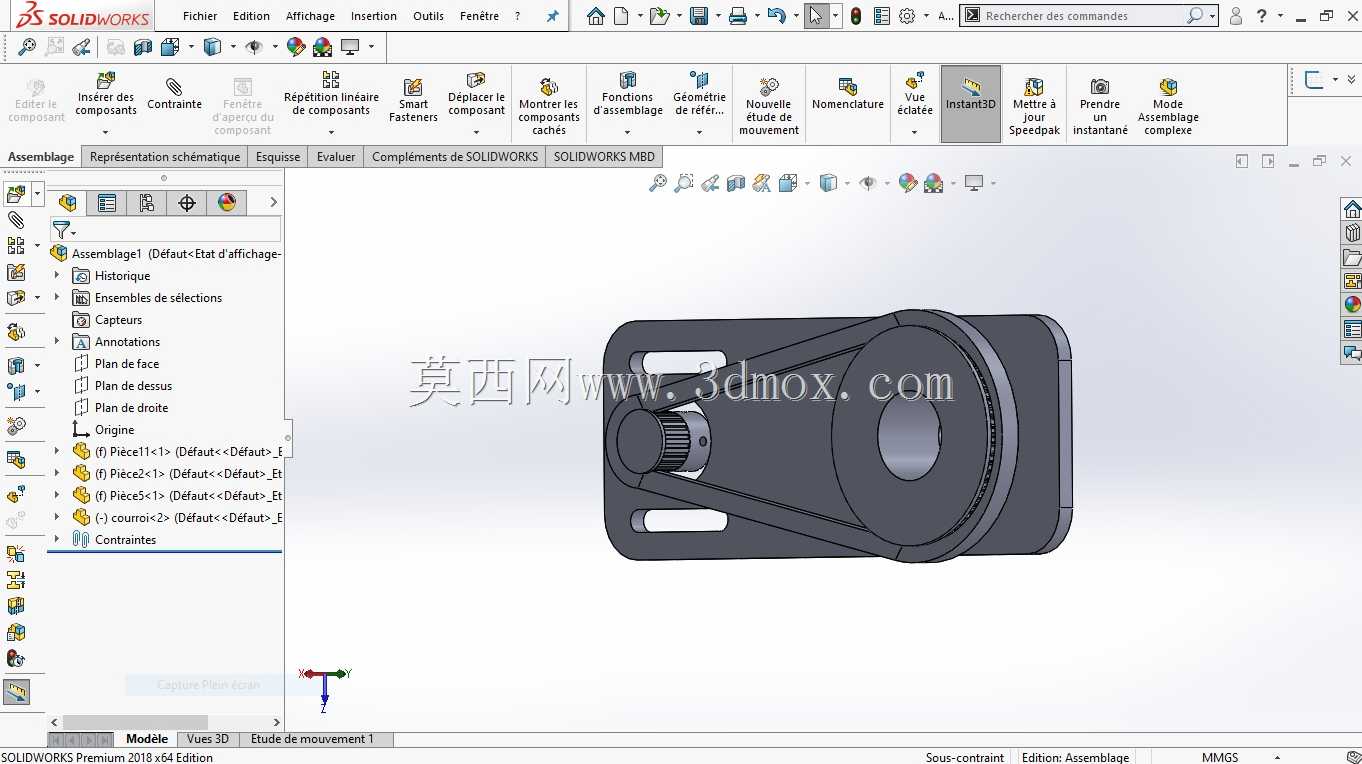

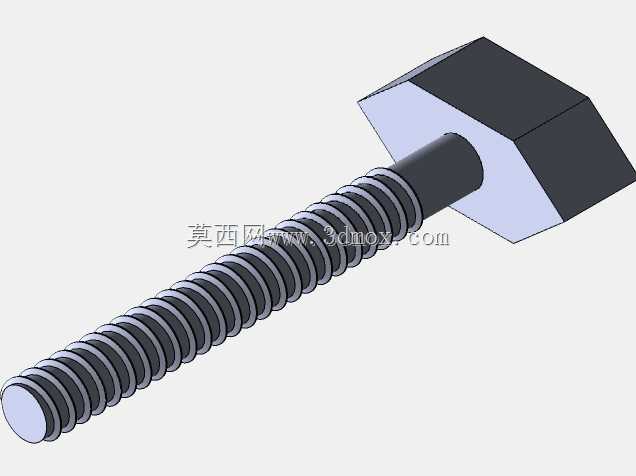

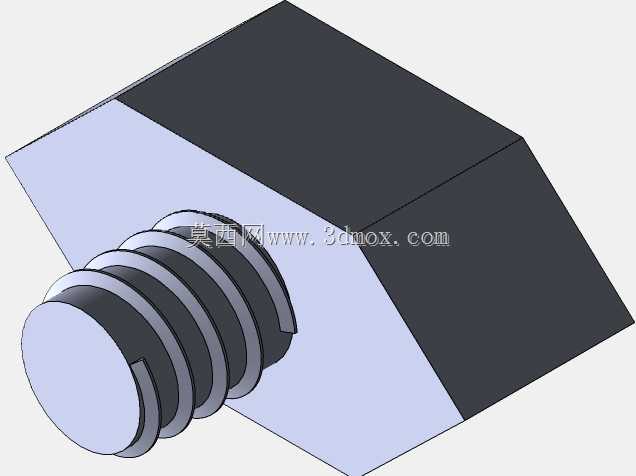

  传动部分采用了小模数齿轮啮合的结构,转盘外缘直接加工出轮齿,和驱动端的小齿轮配合,这种设计的好处是传动比稳定,转动时没有打滑间隙,配合定位结构能实现工位的精准卡定,不会出现切换后滤镜位置偏移的情况。两端的支撑端盖除了承载轴承、给转盘提供转动支撑之外,还做了和通光孔同轴的圆形接口,接口尺寸匹配望远镜系统的标准接圈规格,能直接和目镜端、物镜端或者成像相机的接口对接,不需要额外做转接结构。端盖上还预留了均匀分布的安装螺孔,用来固定整个轮体结构,同时保证两端接口的同轴度,避免装配后出现光路弯折的问题。

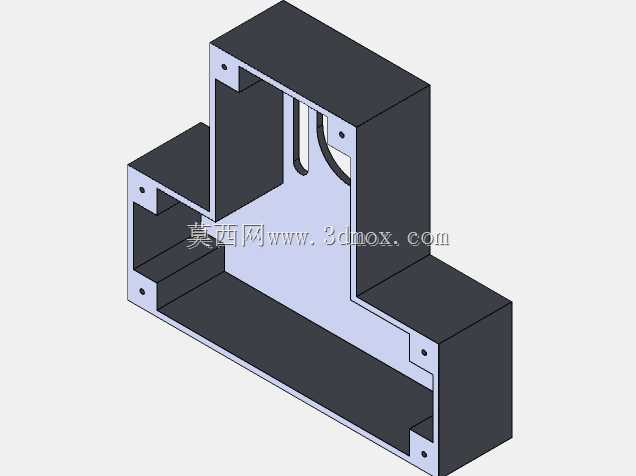

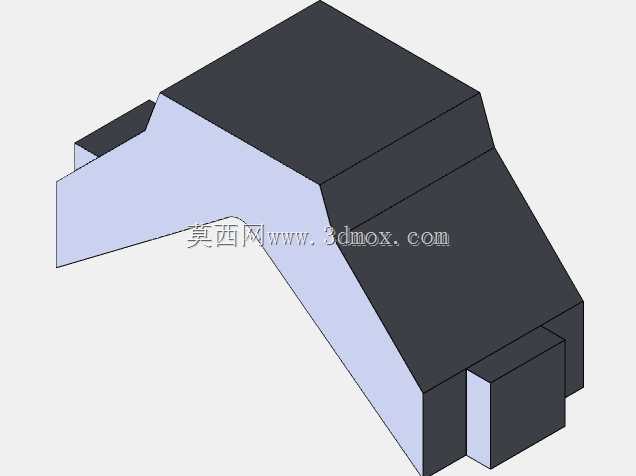

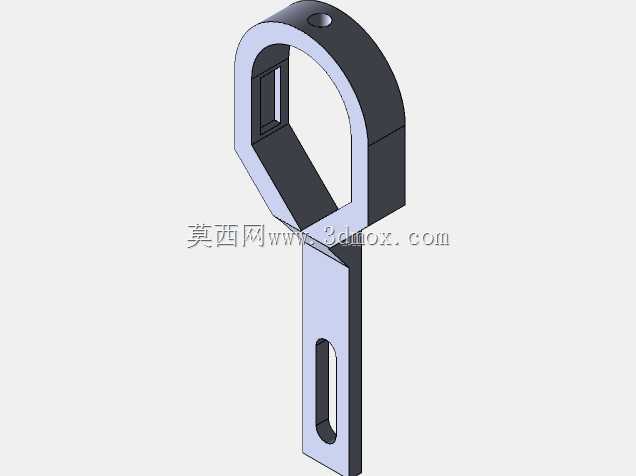

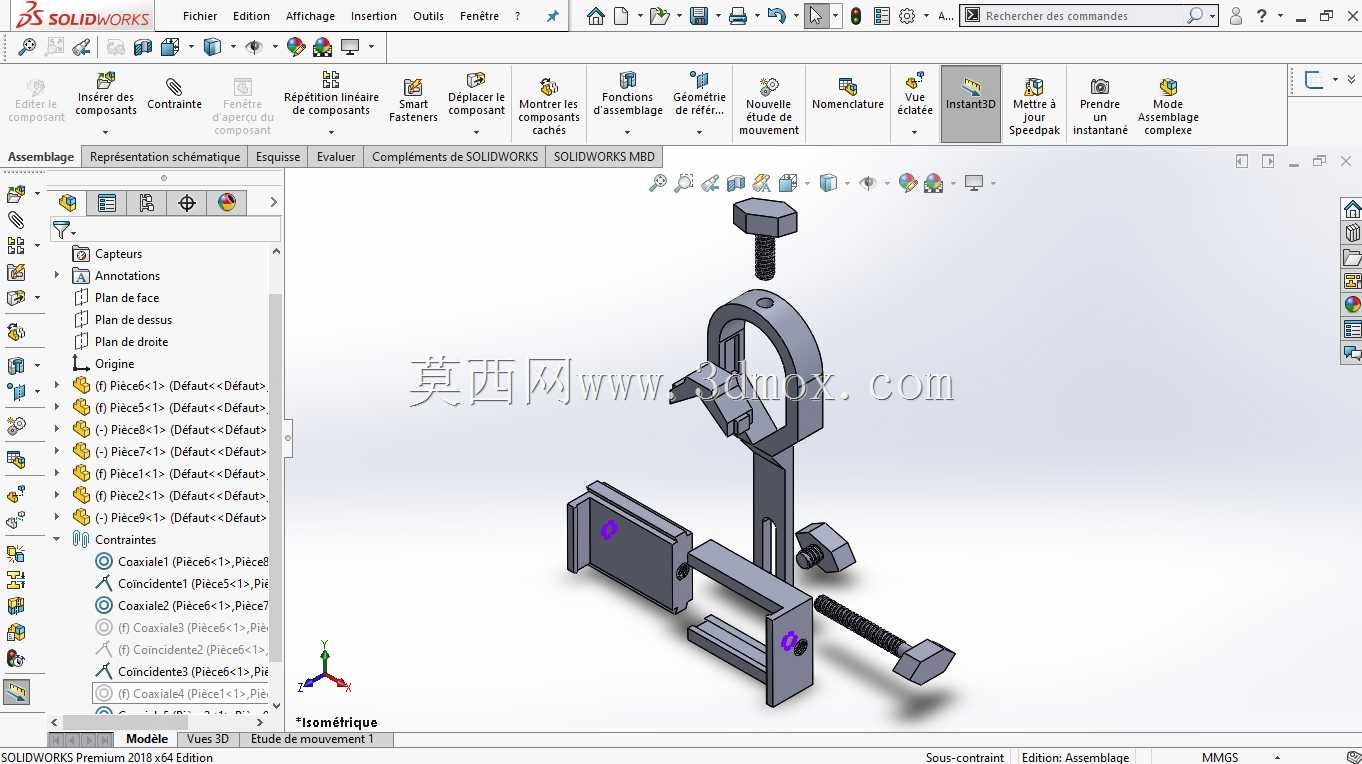

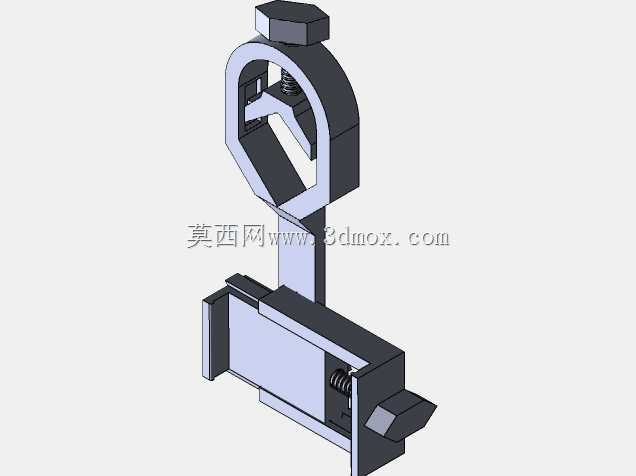

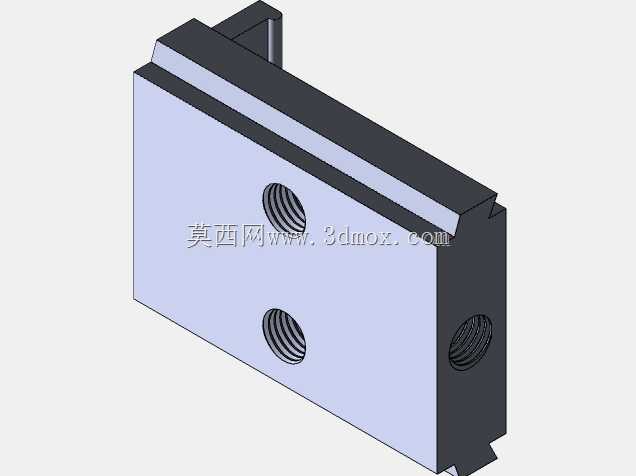

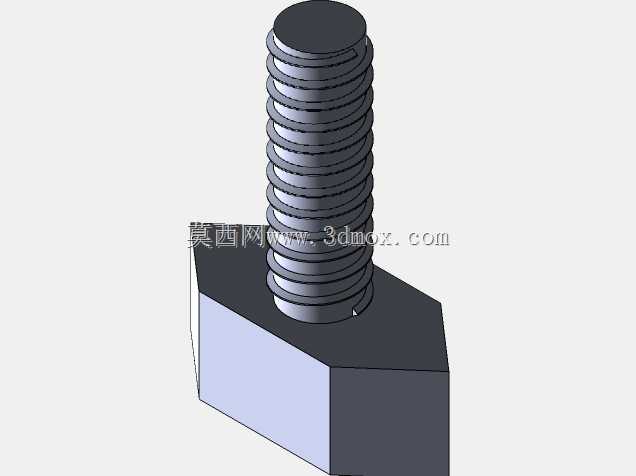

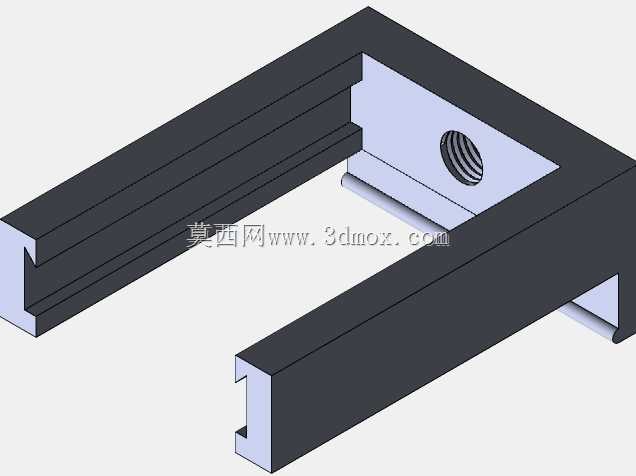

  外接的安装支架是给整套滤镜轮提供设备固定接口的部分,支架做了L型的安装基准面,一个面和滤镜轮端盖通过螺丝锁紧,另一个面预留了和望远镜镜身、调焦座或者工业相机支架连接的安装槽,安装槽做成长条孔形式,能在小范围内调整整套组件的安装位置,方便对接不同设备的安装孔位,适配更多的安装场景。支架上还做了减重槽结构,在保证结构刚性的前提下尽可能降低整体重量,避免给望远镜调焦座带来过大的负载,导致调焦打滑或者光轴倾斜。

  设计过程中首先要考虑的是通光孔径的匹配,所有工位的通光孔直径都要大于系统的最大通光口径,避免在光路中出现暗角,影响成像视野;其次是转盘的转动阻尼,轴承的预紧力要调整到合适范围,既要保证转动顺畅没有卡滞,又不能有过大的轴向窜动,避免切换工位时出现抖动。另外所有和光学路径临近的结构表面都做了消光处理的设计预留,装配时可以粘贴消光绒或者做发黑处理,减少结构内壁的反光杂光进入成像路径,降低杂光对成像对比度的影响。

  安装边界方面,整套组件的轴向总长度控制在紧凑范围内,不会过多占用望远镜系统的后截距空间,给目镜或者成像相机留出足够的安装调整余量;径向尺寸则根据滤镜工位数量做了优化,在容纳4-6片标准尺寸滤镜的前提下,尽可能缩小转盘外径,避免整体体积过大影响周边设备的安装。两端的接口采用标准的滤镜螺纹规格,能兼容市面上绝大多数天文望远镜、工业显微成像系统的接环,不需要单独定制转接件就能直接装配使用。在实际使用中,这套结构既可以搭配手动拨杆实现手动切换工位,也可以在驱动齿轮上加装步进电机,实现电控自动切换滤镜,适配远程观测、自动序列成像这类自动化作业场景,不管是业余天文观测还是实验室的工业光学检测平台,都能满足使用需求。结构上所有的棱角都做了倒角处理,避免安装时划伤操作人员或者刮蹭光学镜片,零件的壁厚都做了均匀化处理,不管是采用3D打印加工还是传统的机加工方式,都能顺利生产,不会出现壁厚不均导致的变形问题。
