双90度弯角连通管状结构设计

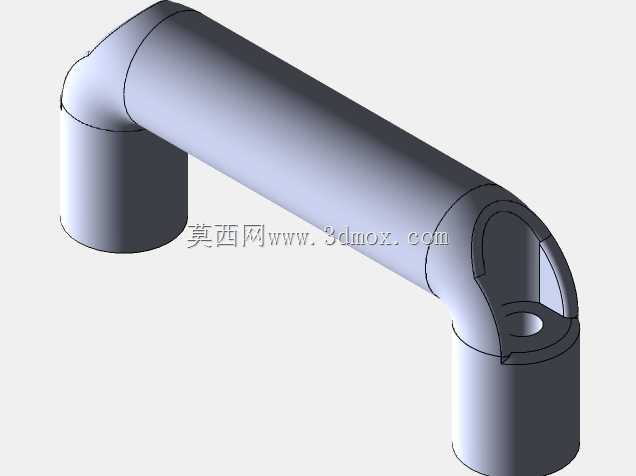

　　在民用给排水、小型流体输送管路的布设场景中，经常会遇到需要在狭小空间内完成两个垂直方向管路转向对接的需求，常规的直角弯头加直通管的组合不仅需要多段管件拼接，还会在拼接位置留下多处密封点位，提升了后期渗漏的风险，同时拼接后的整体结构占用的安装空间更大，不利于紧凑布局的管路系统搭建。本次设计的双弯角连通管状结构，就是针对这类场景优化的一体化管路构件，省去了多段管件拼接的工序，减少了密封连接点的数量，从结构本身降低了管路渗漏的概率。从功能特性来看，该构件整体为一体化中空结构，两端的圆柱接口可直接对接对应外径的管路，中间的连通段内壁做了平滑圆弧过渡处理，没有直角转折带来的流体滞留死角，能够降低流体在管路内流动的阻力，

　　减少输送过程中的压力损失，不管是用于常温清水输送，还是低压气体的管路布设，都能保证介质流动的顺畅性。设计过程中，首先确定了两端接口的中心距参数，结合常规厨卫、小型设备内部管路的安装空间限制，将两个90度弯角的转弯半径设置为管路外径的1.5倍，这个转弯半径既能够保证介质流动时不会因为转弯过急产生紊流，也不会因为转弯半径过大导致整体结构占用过多的安装空间。两端的接口段预留了足够的插接深度，能够保证和外接管路连接时的配合长度，避免因为插接深度不足导致连接脱落或者密封失效的问题，接口的外壁可以根据实际使用需求加工密封圈槽或者粘接面，适配卡接、粘接、热熔等不同的管路连接工艺。从安装边界来看，该构件的两个接口轴线处于相互平行的平面上，

　　整体投影轮廓为矩形，安装时需要预留的空间尺寸略大于构件本身的外轮廓尺寸，不需要额外预留拼接操作的空间，因为是一体化结构，安装时只需要完成两端接口的连接固定即可，不需要在中间段做额外的支撑或者密封处理。结构的壁厚设计参考了常规低压流体输送管件的壁厚标准，在保证整体结构强度的前提下，尽可能控制壁厚尺寸，降低构件本身的重量，同时也减少了材料的消耗。弯角位置的壁厚做了均匀化处理，避免因为注塑或者机加工过程中出现壁厚不均导致的应力集中问题，提升构件在长期使用过程中的结构稳定性，不会因为内部流体压力的反复变化出现弯角位置开裂的情况。在实际选型应用时，需要根据输送介质的类型、工作压力以及安装空间的尺寸，确认该构件的接口尺寸、

　　整体长度是否匹配布设需求，对于有耐腐蚀要求的使用场景，可以在建模基础上调整材质参数，更换对应的耐腐蚀材料进行生产，不需要对整体结构做大幅修改。该结构的一体化设计思路，也可以延伸到其他需要多段转向的管路构件设计中，通过调整弯角角度、中间连通段的长度、接口的尺寸，就能适配不同的管路布设需求，减少非标管路设计的重复工作量，提升管路系统搭建的效率。
