双链轮滚子链条传动结构设计

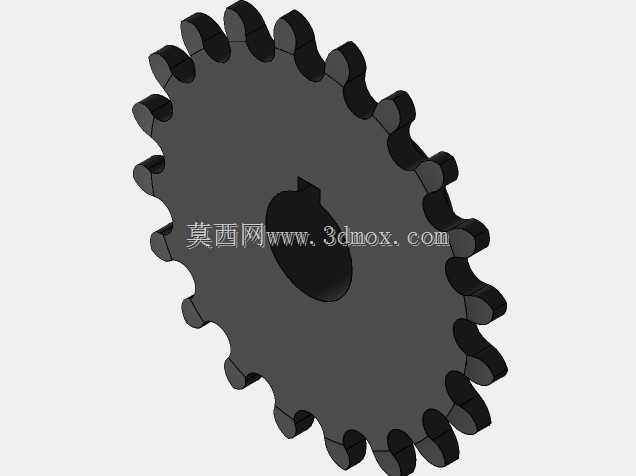

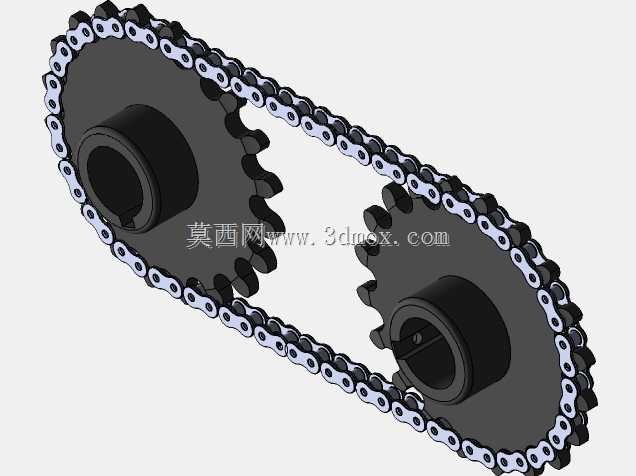

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送设备、农业机械、轻工自动化生产线、摩托车及小型动力传输场景中都承担着核心的动力传递作用，这套双链轮配合滚子链条的传动结构，正是针对中等载荷、定传动比需求的工况完成的结构设计。不同于带传动存在的弹性滑动、打滑问题，也区别于齿轮传动对中心距的严格限制，链传动可以在两轴中心距较远的情况下传递稳定的运动和动力，能在多尘、油污、高低温等相对恶劣的工况下保持可靠的工作状态，平均传动比精度更高，作用在轴上的张紧载荷更小，传动效率普遍能维持在95%以上。这套结构里的两个链轮采用了统一的齿形参数设计，齿廓为符合三圆弧一直线标准的滚子链链轮齿形，能保证链条啮入啮出时的顺畅性，

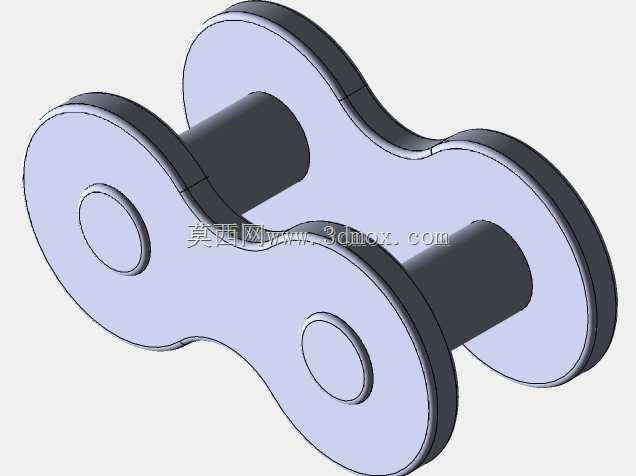

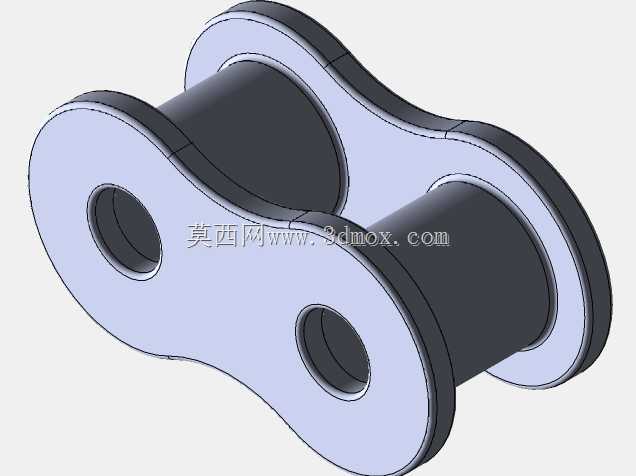

　　减少啮合冲击和附加动载荷，链轮轮毂部分设计了通孔键槽结构，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂的轴向长度经过匹配计算，既保证与轴的配合接触面积足够，避免应力集中导致的轮毂开裂，也不会过度占用轴向上的安装空间，给轴承、端盖等相邻部件留出足够的装配余量。配套的滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，链板采用8字形的等强度截面设计，在各个截面承受接近相等的拉伸应力的同时，尽可能减轻链条自身的重量和运动时的惯性力，滚子为空心套筒结构，自由套装在套筒外侧，与链轮轮齿啮合时可以形成滚动摩擦，大幅降低啮合过程中的磨损量，延长链条和链轮的整体使用寿命。设计过程中首先根据传递功率、

　　主动轴转速确定了链条的型号和节距参数，再结合预设的传动比确定两个链轮的齿数，齿数选择避开了偶数齿与链条链节数的公约数，以此让链轮轮齿的磨损更加均匀，避免特定齿位长期集中受力出现过度磨损。中心距的选取参考了链传动的最优设计区间，既保证链条的松边有合理的垂度，避免安装过紧导致的额外张紧力和磨损，也不会因为中心距过大出现链条运行时的上下抖动、跳齿问题，链条的链节数选取为偶数，省去了使用过渡链节带来的附加弯矩影响，提升链条整体的抗拉强度。从安装边界来看，两个链轮的端面共面度公差控制在合理范围内，避免链条运行时出现侧向摩擦、爬齿掉链的问题，链轮的轴向定位采用轴肩加锁紧挡圈的形式，结构简单可靠，拆装维护方便，

　　日常使用中仅需要定期在链条铰接位置加注润滑脂，就能有效降低铰接副的磨损，延长整体更换周期。在实际工况应用中，这类链传动结构常被用在生产线的工件输送机构、包装机械的动力传输单元、小型农机的行走传动部分，相比其他传动形式，它对安装精度的容错率更高，后期维护成本更低，在低速重载、传动距离较远的场景下有着不可替代的结构优势。建模过程中对链条的装配路径做了完整的轨迹拟合，每个链节都按照实际铰接的自由度完成装配约束，可以直观模拟链条绕链轮转动的运动状态，能直接用于后续的运动仿真分析，验证传动过程中的干涉情况、链条张紧力变化，为后续的结构优化、选型校核提供直观的三维参考。
