多类型定制弹簧五金零件结构设计

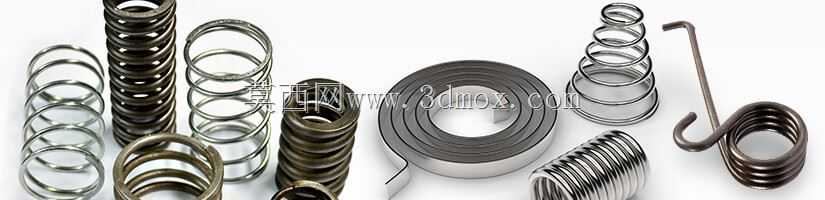

　　日常做设备结构开发时，弹簧这类弹性元件几乎是绕不开的基础零件，小到消费电子的按键回弹、通讯终端的触点抵接，大到工业设备的缓冲减震、工装夹具的复位施力，不同工况对弹簧的刚度、行程、安装空间要求差异极大，这套定制化弹簧的三维结构，覆盖了常规设备开发里最常用的几类弹簧构型，能直接适配不同场景的选型参考需求。

　　先从应用场景倒推设计逻辑，做通讯类终端内部结构时，经常会遇到安装空间极度受限的情况，比如手持设备内部的SIM卡托复位、按键回弹结构，没法用标准件的统一尺寸，这时候就需要根据预留的安装腔室调整弹簧的线径、圈数、自由高度。这套模型里包含的圆柱螺旋压缩弹簧，就做了不同线径、不同外径、不同节距的构型区分，线径偏细、圈数密集的款，刚度偏低，适合小行程、低预紧力的场景，比如按键回弹，只需要提供0.5-2N的回弹力，行程控制在1-3mm，安装时要注意弹簧的两端并圈磨平处理，保证受压时端面和安装槽贴合，不会出现侧向滑移卡滞；线径偏粗、节距更大的压缩弹簧，刚度更高，能承受更大的载荷，适合设备舱门的缓冲、重载机构的复位，这类弹簧的安装边界要预留足够的径向间隙，一般单边留0.2-0.5mm的余量，避免弹簧受压弯曲时和安装孔壁摩擦，影响使用寿命。

　　除了常规的圆柱压缩弹簧，这套模型里还包含了涡卷弹簧和异形扭转弹簧的结构。涡卷弹簧也就是常说的发条弹簧，这类弹簧的应用场景和压缩弹簧完全不同，它是靠卷绕的钢带储存扭矩，适合需要长行程回转复位的结构，比如通讯设备的翻盖转轴、小型收线机构的自动回卷，设计这类弹簧的时候，核心要考虑的是钢带的厚度、宽度以及卷绕的圈数，钢带越厚，输出的扭矩越大，但卷绕时的弯曲应力也越高，容易出现疲劳断裂，所以要根据需要的输出扭矩匹配对应的钢带参数，同时安装腔的内径要大于弹簧完全放松时的最小卷绕直径，外径要小于腔室的最大容纳尺寸，避免弹簧卷绕时和腔壁刮擦。而带挂钩的异形扭转弹簧，主要用在需要提供扭转回弹力的场合，比如卡扣结构、翻转支架的复位，设计时要注意两个挂钩的角度位置，要匹配安装时的初始预扭角度，一般预扭角度控制在最大扭转角度的10%-15%，保证机构在初始位置就有足够的抵紧力，不会出现松旷晃动，同时扭簧的芯轴直径要和弹簧内径匹配，间隙控制在0.1-0.3mm，避免扭转时弹簧出现径向窜动。

　　还有一类塔形也就是锥形的压缩弹簧，在空间受限且需要大压缩比的场景里非常实用，这类弹簧受压时圈与圈之间可以嵌套叠合，压缩后的高度几乎等于线径乘以圈数，比同参数的圆柱弹簧压缩行程大很多，适合安装高度受限的薄型设备内部，比如超薄通讯终端的内部缓冲结构，设计这类弹簧的时候要注意大小端的直径差，保证叠合时每一圈都能顺利嵌入相邻圈的间隙里，不会出现卡滞，同时安装时一般把大端作为固定端，小端作为活动端，受压时稳定性更好。

　　实际建模过程中，每一类弹簧的螺旋线参数都要和实际加工工艺匹配，比如压缩弹簧的螺旋升角一般控制在5°-9°，升角太大会导致弹簧受压时侧向力过大，容易失稳；两端的并圈部分一般是1-2.5圈，磨平后的端面厚度要达到线径的1/4左右，保证端面的平整度。涡卷弹簧的钢带边缘要做圆角处理，避免卷绕时应力集中出现断裂；扭转弹簧的挂钩部分要做圆弧过渡，不能有直角折弯，否则挂钩位置容易因为应力集中出现断裂失效。

　　做结构选型的时候，不能只看弹簧的外形，还要结合实际的载荷行程曲线来匹配，比如压缩弹簧的刚度计算要考虑切变模量、线径、中径、有效圈数这些参数，不同的弹簧材料切变模量有差异，比如碳素弹簧钢和不锈钢弹簧的刚度、疲劳寿命、耐腐蚀性能都不一样，通讯类设备如果是在潮湿环境下使用，一般会选不锈钢材质的弹簧，避免生锈卡滞，而重载场景下会选碳素弹簧钢配合表面处理，兼顾强度和成本。安装时还要考虑弹簧的预压量，一般预压量设置为弹簧最大变形量的20%左右，保证弹簧在工作行程内始终处于受压状态，不会出现松动异响，同时最大压缩量不能超过弹簧的极限压缩量，避免出现塑性变形，失去弹性。

　　这套多类型弹簧的三维模型，把不同构型弹簧的结构细节都做了还原，不管是做通讯设备内部结构设计，还是做通用五金机构的弹性元件选型，都可以直接参考对应的结构尺寸，调整参数适配自己的安装边界，不用从零开始绘制螺旋线、扫掠特征，能节省不少建模时间，同时也能避免因为结构细节考虑不到位，导致后续加工出来的弹簧出现安装干涉、刚度不匹配、寿命不足的问题。
