多币种可编程投币识别接收装置结构

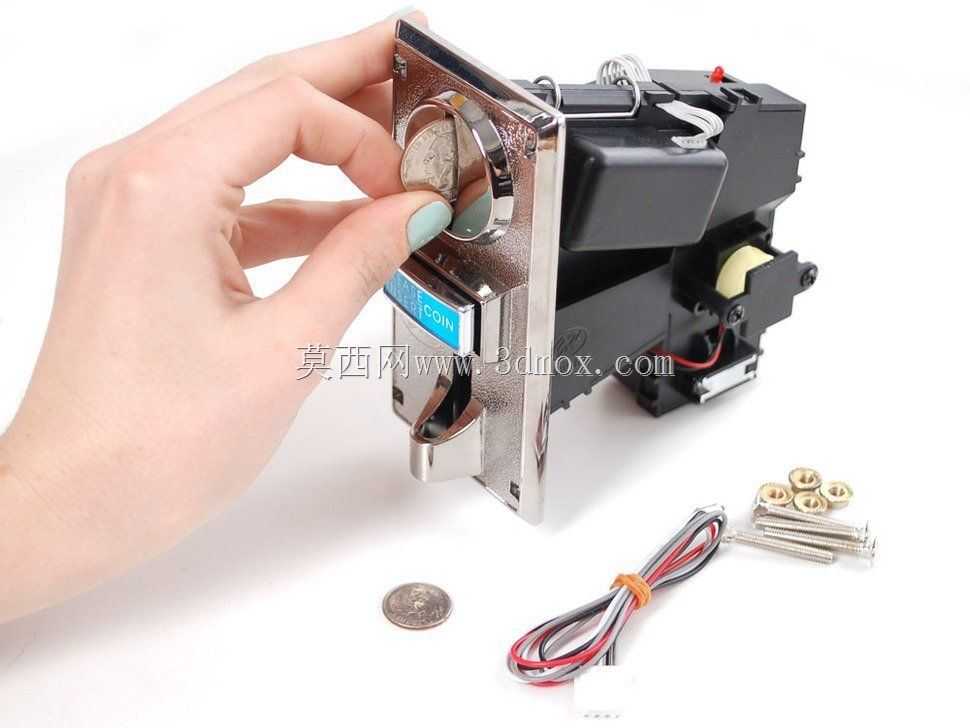

　　在自助售货、游艺设备、无人值守缴费终端、公共服务自助机等场景里，硬币接收识别模块是核心的人机交互入口部件，直接决定设备收币环节的可靠性与防作弊能力，本次拆解还原的这款可编程四币种硬币接收结构，是目前商用自助设备里应用占比较高的成熟构型。从实际安装适配角度看，该装置采用前置金属面板嵌入式安装逻辑，面板外露部分做了亮面镀铬处理，投币口做了向内收窄的导向弧面，能适配不同持币习惯的用户投币动作，避免卡币、掉币问题；面板后侧的主体结构分为识别腔、暂存通道、退币拨叉、电控接线端几个核心分区，整体安装深度控制在自助终端常规的面板安装腔范围内，安装孔位采用通用的M3螺丝固定点位，能兼容市面上绝大多数存量自助设备的安装位，

　　不需要额外改动机柜结构就能完成替换适配。从功能实现逻辑上，这款接收器支持四种不同规格硬币的参数自定义录入，通过内置的材质检测、直径测量、厚度识别三组传感单元，能在硬币沿投币通道滑落的0.2秒内完成多维度参数比对，匹配预设币种参数的硬币会被导向落币通道进入钱箱，参数不匹配的假币、异形代币会被拨叉机构导向退币口直接退回，识别准确率能满足商用场景的高频使用需求。结构设计上，投币通道采用耐磨工程塑料与金属弹片组合的构型，通道内壁做了低摩擦系数的光滑处理，长期投币摩擦不会产生毛刺卡滞；金属弹片既作为硬币通过的检测触发触点，也能在硬币卡滞时提供微小的形变余量，降低拆机维护的频率；后侧的接线端采用标准的插针式接口，分别对应供电、识别信号输出、

　　退币控制信号，接线逻辑和市面主流主控板兼容，不需要额外做信号转接。在实际选型适配时，需要注意安装面的开孔尺寸要和面板外轮廓匹配，面板后侧要预留足够的接线弯折空间，避免线束被机壳挤压导致接触不良；装置的投币口高度建议设置在距离设备操作台面110-130cm区间，符合普通用户站立投币的舒适操作高度。从结构建模的细节还原度来看，模型完整复现了内部的拨叉转轴、传感模块安装位、接线端子、固定螺丝等细节，甚至附带了安装用的自攻螺丝、接线束等附属配件结构，能直接用于自助设备的整机装配干涉检查、投币流程的运动仿真验证，也能作为同类产品结构优化的参考基准，帮助设计人员快速评估不同安装角度下的硬币滑落顺畅度，提前规避通道卡币、识别盲区等常见设计缺陷。

　　不同于固定币种的老式投币器，这款可编程结构不需要更换硬件通道，只需要通过配套的设置流程录入对应硬币的材质、尺寸参数，就能完成不同币种的适配，能覆盖不同地区、不同面值硬币的接收需求，大幅降低了设备出口、跨区域投放时的硬件改造成本；装置顶部的红色状态指示灯能直观反馈当前的识别状态、设置状态，方便运维人员快速排查故障，不需要额外外接状态显示组件。
