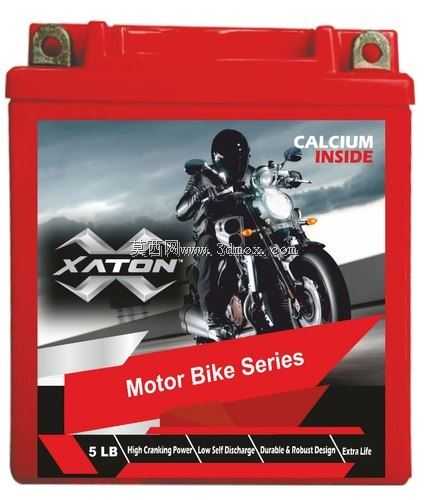

摩托车型启动铅酸蓄电池三维结构

　　这款铅酸启动电池的三维结构还原，核心面向两轮机动车启动供电场景做结构复刻，日常作业里常遇到需要适配小排量摩托、轻便电动两轮车启动供电系统的选型需求，这类电池和普通储能铅酸电池的核心差异，在于需要短时间输出大电流带动启动电机运转，同时要兼顾车身侧的安装空间限制，建模时优先还原了壳体顶部的两个内嵌式铜质接线端子，端子周边做了凸起的密封挡边结构，避免日常使用中溅水、积灰导致的接线柱腐蚀问题，端子的安装孔位尺寸严格对应常规车用接线片的适配范围，孔边做了倒角处理，方便装配时螺栓快速对位。壳体部分采用红色ABS工程塑料的外观质感还原，侧壁做了多道横向加强筋结构，不要小看这些筋位，实际装车后车辆行驶过程中持续产生振动，

　　加强筋可以分散壳体承受的交变应力，避免长期振动下壳体出现开裂漏液的问题，壳体底部预留了和车身电池架匹配的卡位凸台，安装时可以直接卡入车架预设的安装槽内，不需要额外做打孔固定，适配多数小排量跨骑、弯梁车型的电池舱尺寸。电池正面的标签区域做了分色结构还原，标注的高启动功率、低自放电、长寿命等特性，对应实际产品的性能设计方向：内部极板采用加厚铅钙合金板栅，相比普通铅锑合金极板，自放电率可以降低六成左右，车辆长期停放后也能保留足够的启动电量，不需要频繁补电；板栅的结构做了放射状导流设计，大电流放电时电流分布更均匀，避免局部极板过热导致的寿命衰减，壳体内部的极群装配预留了足够的压缩量，配合壳体侧壁的加强筋，在车辆颠簸时极群不会出现移位、

　　断极的故障。建模时还考虑了后期做装配仿真的需求，接线端子和壳体的配合面、壳体上下盖的超声波焊接接缝都做了独立的面组拆分，方便工程师做密封性能仿真、接线端子受力分析时单独提取对应特征；电池整体的外轮廓尺寸控制在常规5LB规格电池的安装边界内，长宽高尺寸完全适配对应车型的电池舱预留空间，顶部的提手结构（如果配备）也做了可活动的结构预留，方便维修时提取电池。实际选型匹配时，这类电池除了给启动电机供电，还要兼顾车辆行驶时车载灯具、点火系统的供电需求，建模时还原的壳体壁厚均匀性，也对应实际生产中的注塑工艺要求，壁厚差控制在0.5mm以内，避免注塑时出现缩痕、翘曲导致的壳体密封失效问题，顶部的注液盖区域做了隐藏式结构还原，和壳体顶面齐平，避免安装时和电池舱盖产生干涉。
