多电芯串联式便携供电模组结构设计

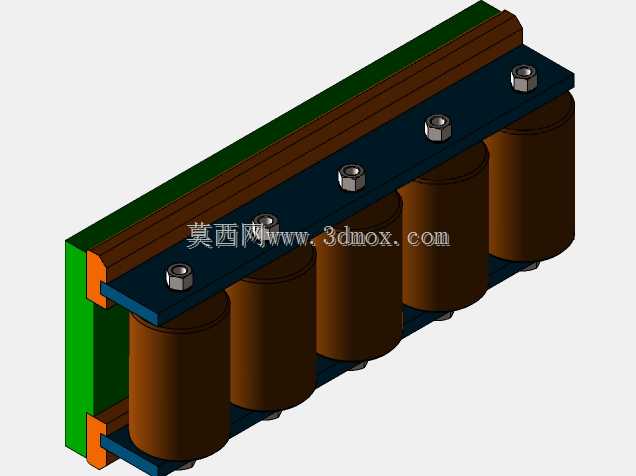

　　在户外作业、应急备电、小型便携电子设备供电场景中，多电芯组合的供电结构是核心的能量载体，这类结构的设计合理性直接决定供电稳定性、使用安全性与装配维护效率。本次呈现的结构采用圆柱型电芯并排排布方案，单排共设置五颗圆柱电芯，电芯轴线保持平行，相邻电芯侧壁预留均匀间隙，既避免电芯工作时热量堆积形成局部高温区，也为电芯膨胀预留足够形变空间，防止长期充放电循环中电芯挤压变形引发内部短路风险。上下两端设置绝缘定位板，定位板上开有与电芯直径匹配的沉孔，电芯端部嵌入沉孔内完成径向定位，避免使用过程中电芯出现窜动、偏移，保证导电接触的可靠性。上端定位板上方铺设整体式导电连接排，连接排通过六角螺栓与每颗电芯的端部极柱锁紧固定，

　　螺栓拧紧力矩控制在合理区间，既保证接触电阻处于较低水平，减少大电流放电时的连接部位发热，也避免力矩过大损伤电芯极柱的密封结构。连接排外侧设置绝缘防护盖板，盖板侧边做包边处理，完全覆盖导电排的裸露带电部位，防止异物搭接造成短路，同时提升整体结构的抗磕碰能力。侧边设置绿色绝缘端板，端板通过卡扣与上下定位板卡接固定，无需额外螺丝即可完成整体框架的预固定，减少装配零件数量，提升产线装配效率。端板上预留走线槽位，可布置电压采集线、温度采样线，方便配套BMS管理系统对每颗电芯的工作状态进行实时监测，避免单颗电芯过充过放影响整组寿命。整体结构的安装边界可根据配套设备的仓体尺寸调整电芯数量与排布方式，单排排布的结构厚度较薄，

　　可嵌入扁平状的设备外壳内，适配手持便携设备、小型通讯终端、户外检测仪器的内部安装空间。导电排采用一体式冲压成型，减少拼接连接点，降低整体内阻，大电流放电时的压降更小，供电效率更高。电芯与定位板之间预留0.1mm的装配间隙，方便自动化产线的电芯插装作业，同时可在间隙内填充导热硅胶，将电芯工作产生的热量传导至外侧端板，通过端板与外界空气接触完成散热，无需额外加装散热风扇即可满足中小功率放电场景的散热需求。螺栓与导电排之间设置平垫与防松垫圈，防止设备携带过程中受振动、冲击影响出现螺栓松动，避免接触不良引发的打火、断电故障。整体结构未设置冗余的复杂构件，所有零件均采用常见的标准件与易加工的板材件，开模成本低，量产一致性好，

　　适合小批量定制化供电场景与大规模量产的便携设备配套使用。在结构验证阶段，可通过调整定位板的沉孔深度适配不同长度规格的圆柱电芯，无需重新设计整体框架，缩短衍生产品的开发周期。侧边端板上预留挂接孔位，可根据使用需求加装提手、固定卡扣，方便整体模组的单独携带与快速拆装更换。绝缘件均采用耐温阻燃的工程塑料材质，即使出现极端故障情况也可延缓火势蔓延，提升使用安全系数。导电排表面做镀镍处理，防止长期使用过程中氧化锈蚀，保证长期接触稳定性，降低后期维护频次。
