铰接式连接支座机械结构三维设计

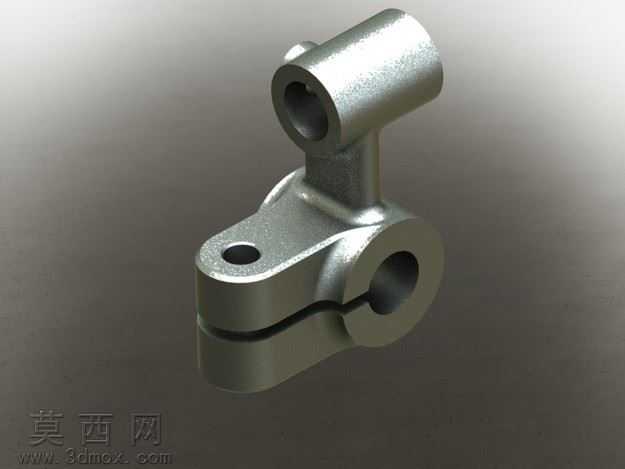

本次建模的铰接式连接支座属于典型的机械传动连接类五金构件，整体采用一体式铸钢材质的设计思路，建模过程中首先通过草图绘制确定底部夹装基座的轮廓尺寸，利用拉伸特征生成带开口槽的夹装主体，开口槽的缝隙宽度严格按照行业通用的锁紧配合公差设定，保证后续装配时可以通过螺栓收紧实现与配套轴件的抱紧固定。基座上方的连接臂采用渐变过渡的曲面造型，建模时通过放样特征实现臂身与上下两个铰接筒的平滑衔接，避免应力集中的结构缺陷，上下两个铰接筒分别设置同轴的通孔，孔壁的粗糙度参数按照转动配合的要求预留加工余量，筒身与连接臂的交接处添加了圆角过渡特征，既提升构件的视觉质感，也符合实际铸造工艺的脱模要求。渲染阶段采用金属磨砂材质，调整环境光的反射参数还原铸钢件的亚光金属质感，通过多角度打光突出构件的轮廓层次，清晰展现夹装槽、铰接孔、过渡臂等核心结构的形态。整个建模过程遵循从整体到局部的设计逻辑，先确定各功能部位的相对位置尺寸，再逐步细化开孔、切槽、圆角等细节特征，所有结构尺寸均参考通用机械连接构件的标准参数设定，既满足考试建模的精度要求，也具备实际生产加工的参考价值，构件的夹装基座用于固定在支撑轴上，上方铰接筒用于连接活动杆件，可实现一定角度范围内的转动传动，广泛应用于各类轻工机械、自动化设备的连杆传动机构中。
