绞车传动轴精密三维结构设计

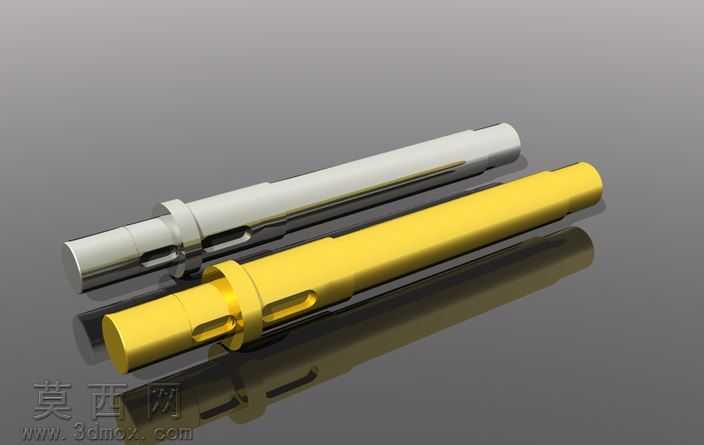

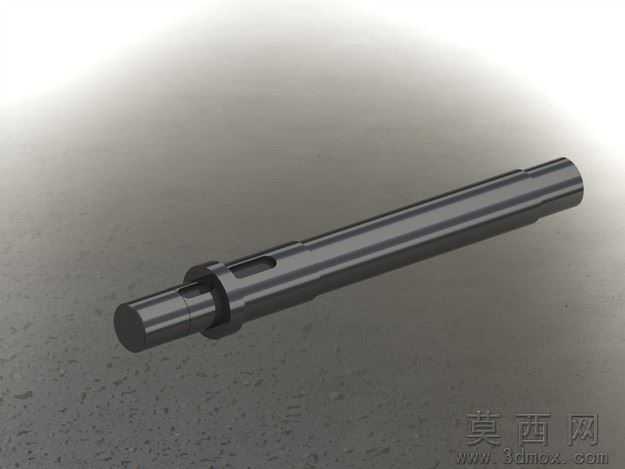

本作品为绞车配套传动轴的三维参数化设计模型，建模过程严格遵循机械设计轴类零件的规范标准，以SolidWorks为核心建模工具完成全流程构建。建模初期先梳理绞车轴的功能需求：该轴作为绞车的核心传动承载部件，需要传递扭矩、支撑卷筒回转，同时要适配两端的轴承安装位、中间的键槽传动位以及轴向定位的轴肩结构，因此建模时先绘制各轴段的回转中心线，以旋转凸台特征完成轴的主体毛坯构建，保证各轴段的同轴度公差符合设计要求。后续针对轴上的键槽结构，采用草图绘制键槽轮廓后拉伸切除的方式完成，键槽的宽度、深度、长度尺寸均按照对应传动扭矩的标准键规格设定，同时对键槽的棱边做了微小倒角处理，避免装配时应力集中。轴上的定位轴肩处按照轴承安装的装配要求，设置了符合标准的过渡圆角，降低轴肩处的应力集中系数，提升轴的疲劳使用寿命。材质渲染阶段，模型主体赋予了调质处理的合金钢材质效果，表面呈现出金属氧化处理后的深灰哑光质感，同时对轴的配合面做了轻微的粗糙度区分，轴承安装位、键槽工作面的渲染质感更光洁，非配合面保留了加工后的细微纹理，还原真实机械加工后的表面状态。结构设计上，该轴采用阶梯轴的经典布局，从左至右依次设置轴承安装段、轴向定位轴肩、键槽传动段、卷筒配合段、右侧轴承安装段，各轴段的直径差既满足了零件装配的定位需求，也兼顾了轴的整体刚度，避免轴在满载传动时出现过大挠度。建模过程中所有特征均采用参数化尺寸驱动，后续如果需要适配不同规格的绞车，仅需修改对应轴段的直径、长度参数即可快速完成模型迭代，无需重新绘制特征。渲染时采用了柔和的工业场景布光，通过多角度的光源照射凸显轴的圆柱面轮廓、键槽的凹陷结构以及轴肩的过渡细节，让模型的结构特征清晰直观，既可以用于绞车产品的装配干涉校验，也能作为机械设计教学中轴类零件建模的参考案例，完整展现了阶梯传动轴从功能分析到参数化建模、材质渲染的全流程设计思路。
