实木握柄金属护手工艺短刃三维结构

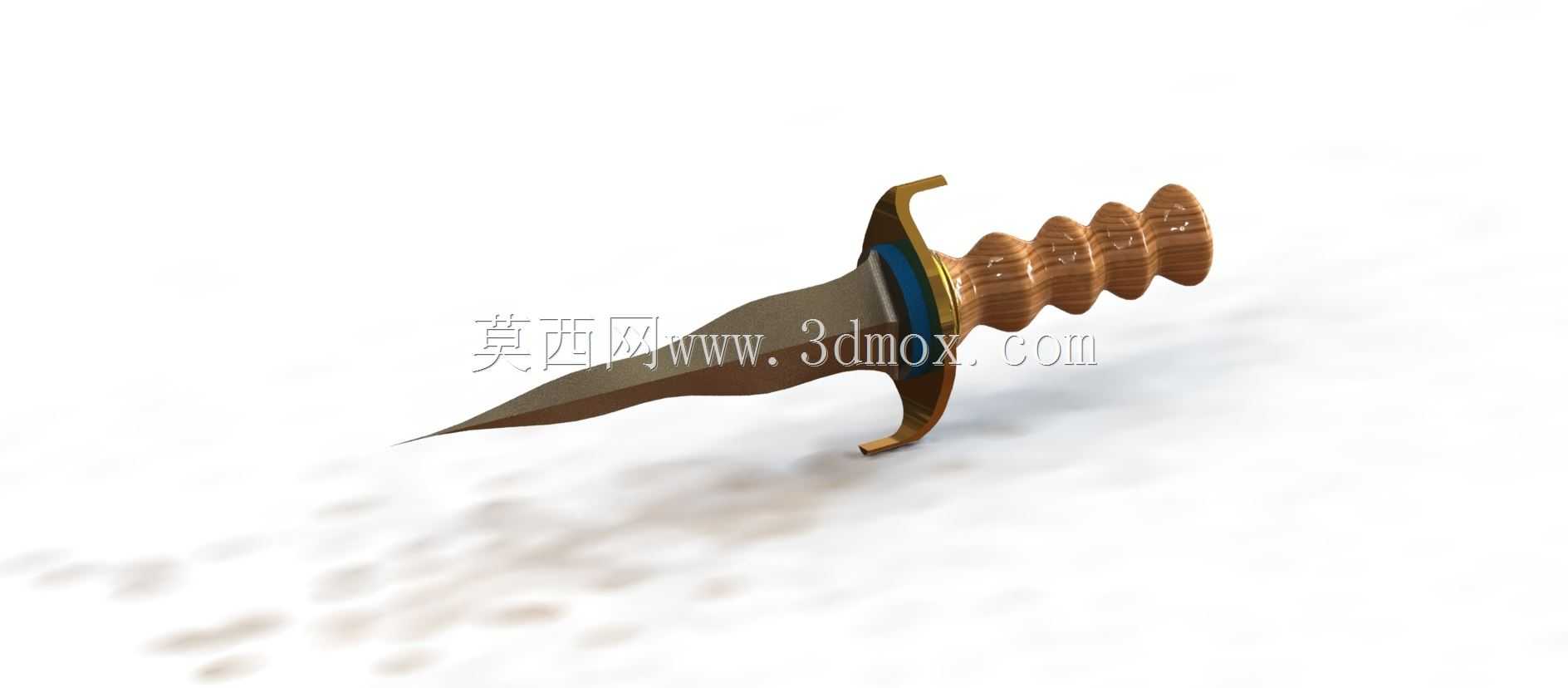

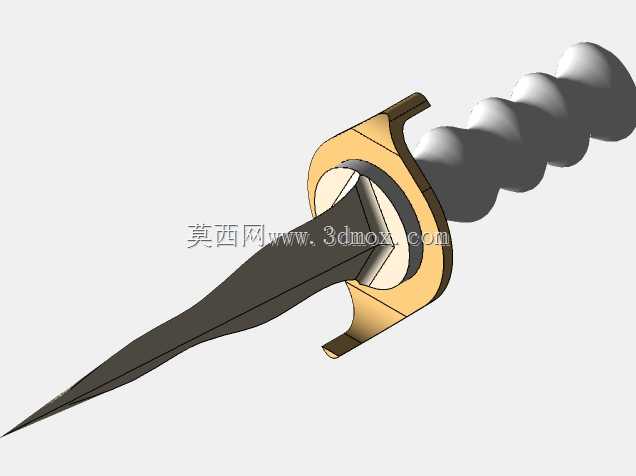

　　这款工艺短刃的三维结构设计，首先围绕握持手感与结构配重做了核心考量，握柄采用分段式螺旋凸棱的实木造型，每一段凸棱的弧度都贴合人手自然握持时的指腹轮廓，相邻凸棱的间距控制在18mm左右，刚好适配成年男性手指自然弯曲后的指节间隙，握持时不会出现打滑、硌手的问题，握柄整体长度设置为110mm，最大直径32mm，从靠近护手的位置向尾端做2°的微小锥度，既保证握持时的贴合度，也能让整体重心落在护手前方15mm的位置，手持时不会出现头重脚轻或者尾部坠手的问题。护手部分采用S型弧形金属结构，上下两端分别向刃身和握柄方向做延伸翘边，向刃身延伸的翘边长度为12mm，刚好能在握持时阻挡手部向前滑向刃口，向握柄延伸的翘边长度为8mm，

　　贴合握柄端部的木质结构，避免木质握柄端部受磕碰出现开裂，护手与刃身、握柄的连接位置做了0.5mm的环形嵌槽，装配时可以通过嵌槽填充结构胶，保证三个部件连接的同轴度，不会出现使用过程中松动偏转的问题。刃身部分采用对称双刃结构，从护手位置向刀尖做平滑的收窄过渡，刃身最大宽度为28mm，厚度从靠近护手位置的6mm向刀尖逐步递减到0.8mm，刃身两侧开有对称的血槽结构，槽深1.2mm，宽度4mm，一方面可以减轻刃身整体重量，另一方面也能强化刃身的结构刚性，避免侧向受力时出现弯折变形，刀尖位置做了30°的锐角收边，保证穿刺时的应力集中效果，刃身表面的曲面做了连续的G2连续过渡，没有尖锐的棱角转折，既方便后续做表面抛光、镀层处理，

　　也能避免应力集中导致的结构断裂问题。从实际应用场景来看，这类工艺短刃并非用于工业切削或者户外作业场景，更多是作为五金工艺摆件、影视道具复刻、收藏类文创产品的结构原型，在设计时也充分考虑了摆件展示的安装边界，握柄尾端预留了深度8mm的M6螺纹孔，可以搭配定制的金属或者木质展示支架，直接通过螺纹连接固定，不需要额外做夹持结构，展示时的安装空间只需要预留220mm的长度方向空间、80mm的宽度方向空间即可，不会占用过多的展示台面积。在结构设计的细节处理上，木质握柄的每一段螺旋凸棱都做了R2的圆角过渡，没有尖锐的棱角，既避免日常拿取时划伤手部，也能让木质部件在后续打磨、上漆工序中不会出现积漆、棱角掉漆的问题；

　　金属护手与木质握柄的接触位置做了0.1mm的间隙配合，装配时可以在间隙中填充防水密封胶，避免木质握柄受潮膨胀后撑裂金属护手的连接位；刃身与护手的连接位置做了方形定位隼，隼头尺寸为8*8mm，插入护手对应的方形槽后，再通过端部的螺母锁紧，相比圆形的连接结构，方形隼可以完全限制刃身与护手之间的周向转动，哪怕长期受外力触碰也不会出现刃身偏转的问题。针对不同的使用需求，这套三维结构也预留了足够的修改空间，比如如果是做纯装饰用的摆件，可以将刃身的厚度整体减薄2mm，进一步降低整体重量，同时把刃口位置做R0.5的圆角处理，完全消除锋利边缘，避免日常摆放时的安全隐患；如果是做影视道具使用，可以在握柄内部预留配重块的安装腔，根据拍摄需求调整整体重量，让演员握持时的手感更贴近真实器物的重量感；如果是做户外实用款的衍生设计，可以在握柄尾端的螺纹孔位置搭配尾绳挂环，方便穿挂腕绳，同时在护手位置增加挂扣结构，可以直接挂载在腰带或者装备包上。整个结构的所有曲面都做了可制造性校验，木质握柄的结构可以直接通过四轴数控车床一次加工成型，不需要后续的多工序拼接，金属护手和刃身的结构可以通过失蜡铸造或者精密铣削加工完成，所有的转角位置都预留了足够的加工退刀空间，不会出现加工死角，后续的表面处理工序无论是做金属做旧、木质烫蜡还是刃身镜面抛光，都能在现有结构基础上直接完成，不需要额外修改结构。
