三星GalaxyS7智能手机外观结构三维建模

　　日常做消费电子结构建模时，手持通讯类产品的外观还原是很考验细节把控的项目，这次做的三星Galaxy S7模型，首先要贴合实际量产机型的装配逻辑，不能只做个空壳外观。先从整机的握持边界说起，这款机型是当年旗舰级的直板触控设计，整机厚度控制在7.9mm左右，机身宽度69.6mm，长度142.4mm，这个尺寸是经过大量手持 ergonomics 验证的，单手握持时拇指可以覆盖屏幕80%以上的操作区域，建模时要严格卡准这个外轮廓边界，尤其是中框的弧面过渡，不能出现棱角硌手的结构偏差，中框和前后玻璃的衔接处做了0.2mm的倒角收边，既可以避免玻璃边缘的应力集中，也能提升握持时的顺滑触感。

　　从实际应用场景来看，这类手机三维模型主要用于数码配件的适配开发，比如保护壳的开模验证、钢化膜的尺寸对位、车载支架的夹持结构设计，还有线下展示用的仿真机手板制作，所以建模时不能只做视觉上的形似，所有外部接口的位置、尺寸都要和真机完全匹配。比如底部的3.5mm耳机孔、Micro-USB充电接口、扬声器出声孔的阵列排布，还有侧边的电源键、音量键的凸起高度和按压行程预留空间，顶部的红外发射窗口、降噪麦克风开孔，这些细节的位置偏差不能超过0.1mm，否则后续做配件适配时就会出现对位不准的问题。

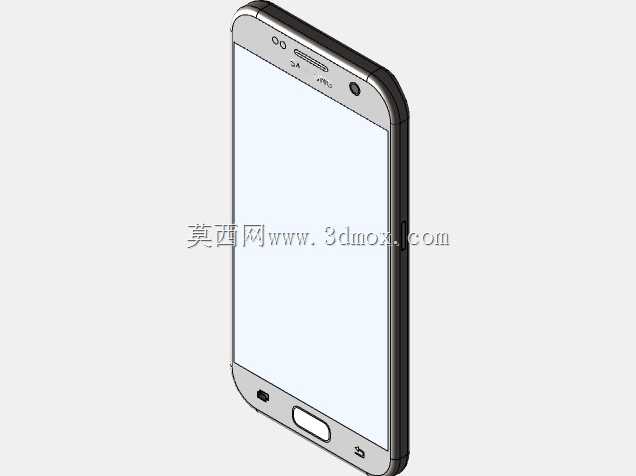

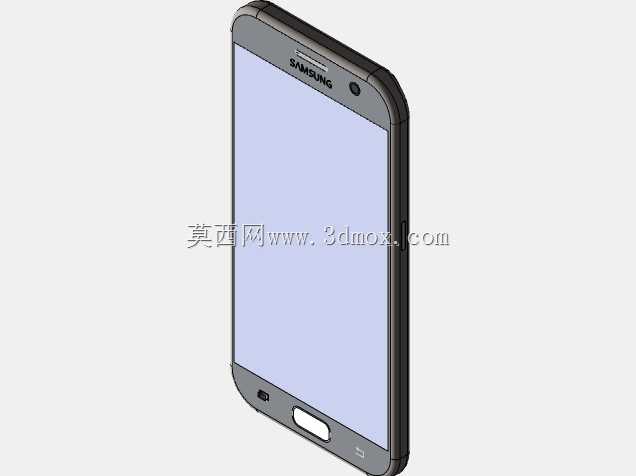

　　设计思路上，这款机型采用了双面玻璃加金属中框的经典结构，建模时要区分不同材质的装配间隙，前后2.5D玻璃面板和金属中框之间预留0.05mm的装配公差带，玻璃边缘的弧面曲率要和中框的倒角完全贴合，避免出现段差。屏幕部分的建模要区分显示区域和BM黑边区域，黑边的宽度控制在1.2mm左右，正面顶部的听筒开槽、前置摄像头开孔、光线距离传感器的开孔位置要严格对齐，听筒网的开孔阵列要做均匀排布，每个开孔直径0.3mm，间距0.4mm，还原真机的出声结构。背面的摄像头模组是凸起设计，凸起高度0.8mm，摄像头保护圈的直径12mm，旁边的闪光灯和心率传感器模组的位置也要精准还原，后盖底部的天线注塑带的弧度和宽度要和金属中框的天线断点对齐，保证信号溢出的结构合理性。

　　内部结构的简化建模也要考虑装配逻辑，虽然外观模型不需要做全细节的主板堆叠，但电池仓的位置、主板的固定卡扣位置、屏幕排线的走线路径要预留出足够的空间，方便后续如果要做拆解演示或者结构验证时可以直接深化模型。按键部分的建模要做单独的分体结构，预留出按键和中框之间0.1mm的活动间隙，模拟真实的按压活动空间，SIM卡托的位置在机身侧边，卡托的厚度0.8mm，和中框的开孔配合间隙0.05mm，卡托上的防水胶圈位置也要做出来，还原这款机型的IP68防水结构设计。

　　实际建模过程中，中框的曲面是难点，四个R角的曲率是连续变化的，不是固定半径的圆弧，要通过曲率梳调整曲面的G2连续，避免出现光影断层，尤其是侧边的弧面向前后玻璃过渡的部分，要保证曲面顺滑，没有突兀的折角。玻璃部分的2.5D弧边曲率半径要和真机一致，弧边的抛光面宽度2.2mm，建模时要把这个抛光面和玻璃平面的过渡做自然，渲染时才能还原出玻璃的通透质感。出声孔、麦克风这些细小开孔要做阵列排布时的角度调整，因为机身是弧面的，开孔的轴线要垂直于所在位置的曲面法线，不能统一垂直于基准平面，否则做手板或者开模时会出现孔口歪斜的问题。

　　从结构设计的角度来说，这类消费电子通讯产品的建模，核心是平衡外观美感和装配可行性，所有的曲面、开孔、凸起结构都要服务于实际使用体验，比如背面摄像头的凸起虽然影响背面平整度，但在当时的技术条件下，是为了容纳更大尺寸的传感器，保证成像质量，建模时不能为了外观平整就随意修改这个凸起高度，否则就失去了模型的实际参考价值。中框的金属部分做了喷砂阳极氧化的表面处理结构预留，建模时表面粗糙度的设置要对应喷砂工艺的纹理深度，玻璃部分的表面要做高光处理，还原康宁大猩猩玻璃的表面质感。

　　另外，整机的重量分布也要在建模时做合理的配重参考，真机重量152g，重心在机身中心偏上10mm的位置，建模时内部结构的简化布局要对应这个重心位置，方便后续做跌落测试仿真时的参数设置，比如跌落时的接触点位置、应力集中区域的预判，都需要模型的重量分布和真机一致才有参考意义。屏幕的圆角曲率和机身四个R角的曲率是呼应的，屏幕圆角半径8.5mm，和机身R角的圆心在同一条法线上，保证视觉上的统一感，这个细节很多新手建模时容易忽略，导致屏幕和机身的圆角看起来不协调。
