IMM注塑机合模机构装配结构设计

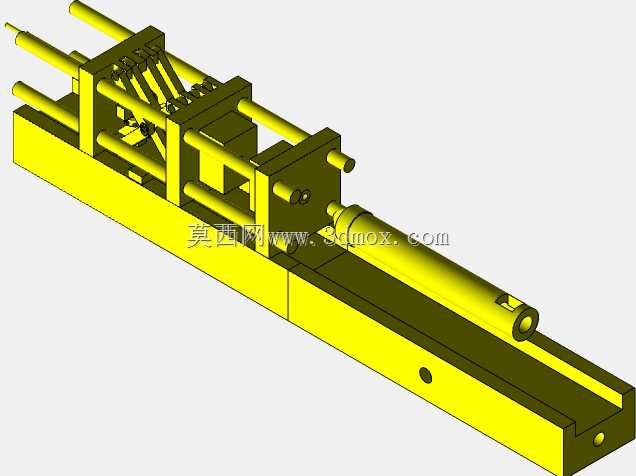

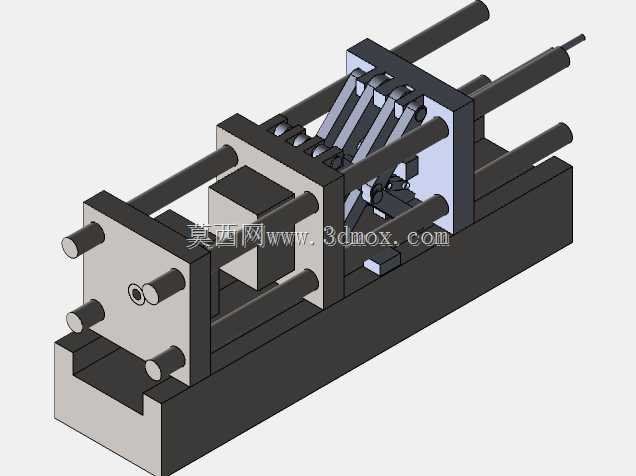

　　这套合模机构是卧式注塑机的核心执行单元，直接决定注塑成型过程中模具的锁紧可靠性、开合模动作精度以及成型件的尺寸稳定性，在日用塑料件、电子外壳、汽配注塑件的批量生产场景中，这类结构的设计合理性直接影响生产良率与设备运维周期。从结构布局来看，整体采用卧式三板式合模架构，底座作为整套机构的安装基准，预留了与注塑机机架对接的安装孔位，安装边界需要匹配注塑机机身的导轨跨距，确保动模板滑动过程中无偏载力矩。四根平行布置的哥林柱承担合模过程中的全部锁模拉力，柱面经过高精度磨削处理，与动模板、定模板上的导套配合间隙控制在0.02mm以内，避免长期开合模动作导致的柱面磨损与模板倾斜。曲肘连杆组件是这套机构的力放大核心，

　　设计时通过多体动力学仿真优化了连杆铰接点的位置参数，在液压油缸提供相对较小推力的前提下，通过连杆的死点锁紧特性实现数倍于油缸推力的锁模力，确保注塑过程中熔融塑料注入模腔时不会因为模腔压力升高出现涨模、飞边问题。动模板的滑动面采用自润滑铜套与导轨配合，无需频繁加注润滑脂即可满足长期往复运动的耐磨要求，模板上的模具安装面加工有标准T型槽，适配不同尺寸规格的注塑模具安装，安装时需要保证模具中心与哥林柱围成的中心区域重合，避免偏载导致连杆受力不均。定模板侧预留了与射台机构对接的定位孔，确保射嘴与模具浇口套的同轴度误差控制在0.05mm以内，防止射胶过程中出现漏胶问题。整套机构的动作逻辑遵循慢-快-慢的开合模曲线，

　　开模初始阶段低速启动避免拉伤成型件表面，中间阶段快速移动缩短开合模空行程时间，合模末端低速低压闭合保护模具分型面，碰到低压保护开关后切换为高压锁模，触发曲肘机构进入死点位置完成锁紧。从安装边界来看，整套机构的轴向总长度需要匹配注塑机的最大模厚与最小模厚调节范围，哥林柱的内间距决定了可安装模具的最大外形尺寸，底座的安装孔位采用标准化布局，可直接适配同吨位级别通用注塑机的机架安装位，无需额外加工转接板。设计过程中对所有铰接销轴做了表面淬火处理，硬度达到HRC55以上，配合带密封的滚针轴承，降低铰接点的转动阻尼与磨损量，长期运行下铰接点的间隙增量控制在0.01mm以内，避免因为间隙过大导致合模精度下降。

　　曲肘连杆的铰接位置全部设置了润滑脂注油通道，可接入设备的集中润滑系统，按照设定周期自动加注润滑脂，减少人工运维的工作量。动模板后侧的液压油缸安装位采用止口定位，确保油缸活塞杆的运动方向与哥林柱轴线平行，避免活塞杆受径向力导致油封过早损坏。这套结构在实际生产中可适配100-160吨锁模力级别的注塑成型需求，覆盖绝大多数中小型精密注塑件的生产场景，相比直压式合模结构，曲肘式结构的锁模刚性更好，能耗更低，开合模动作的重复定位精度可以控制在±0.03mm以内，能够满足接插件、精密齿轮等高精度注塑件的成型精度要求。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，运动部件全部添加了实际的运动约束，可直接用于机构的运动仿真验证，检查开合模全行程中是否存在部件干涉，提前排查设计阶段的结构问题，减少后续物理样机的调试修改成本。
