手机外壳注塑成型插入型芯腔结构

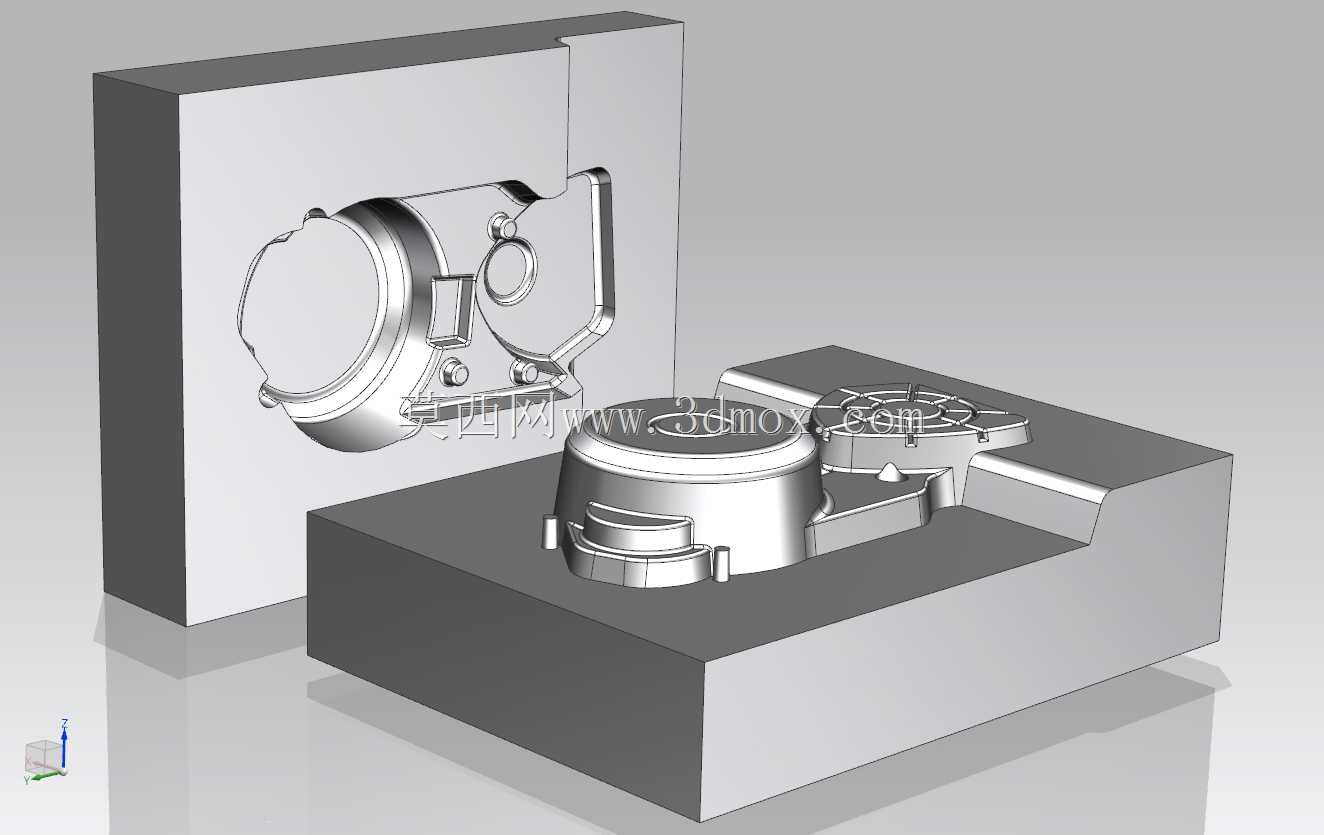

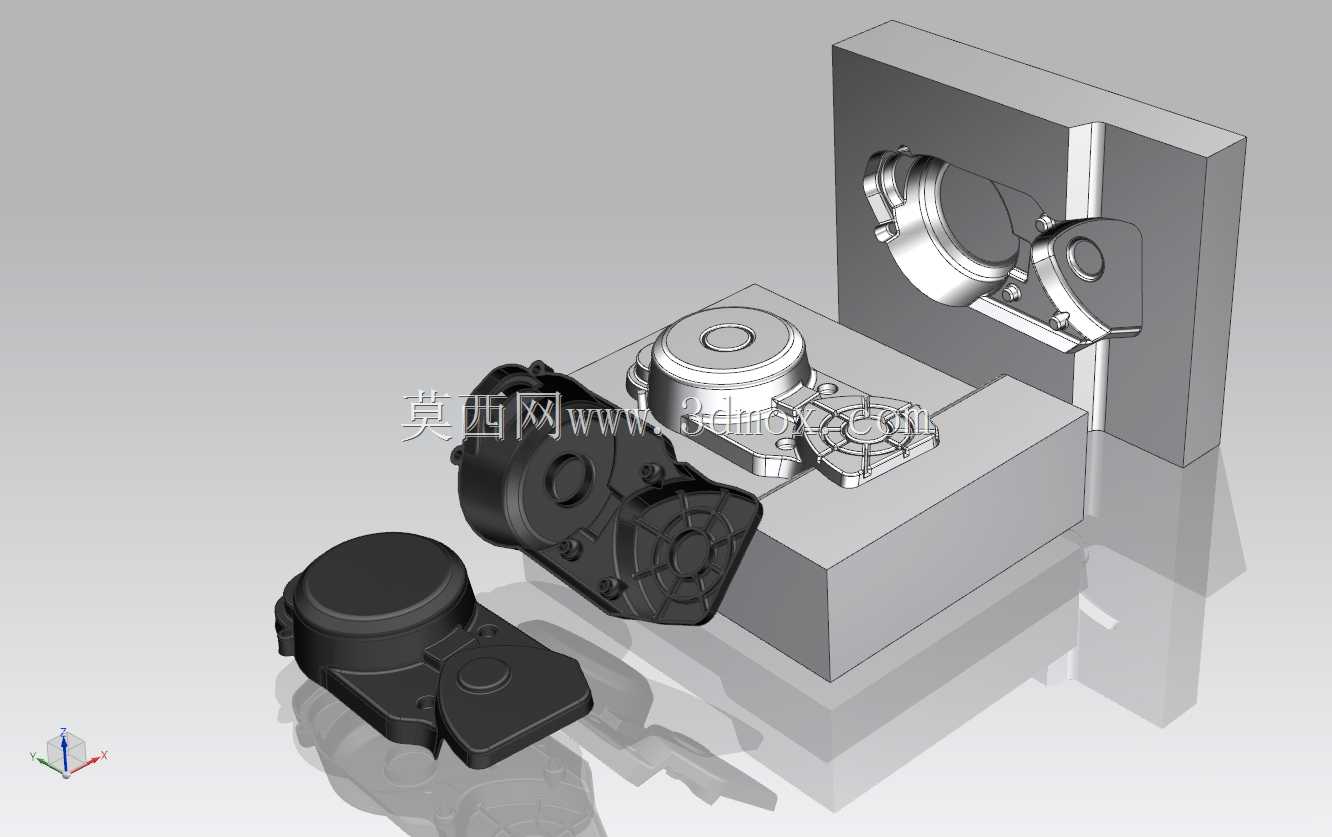

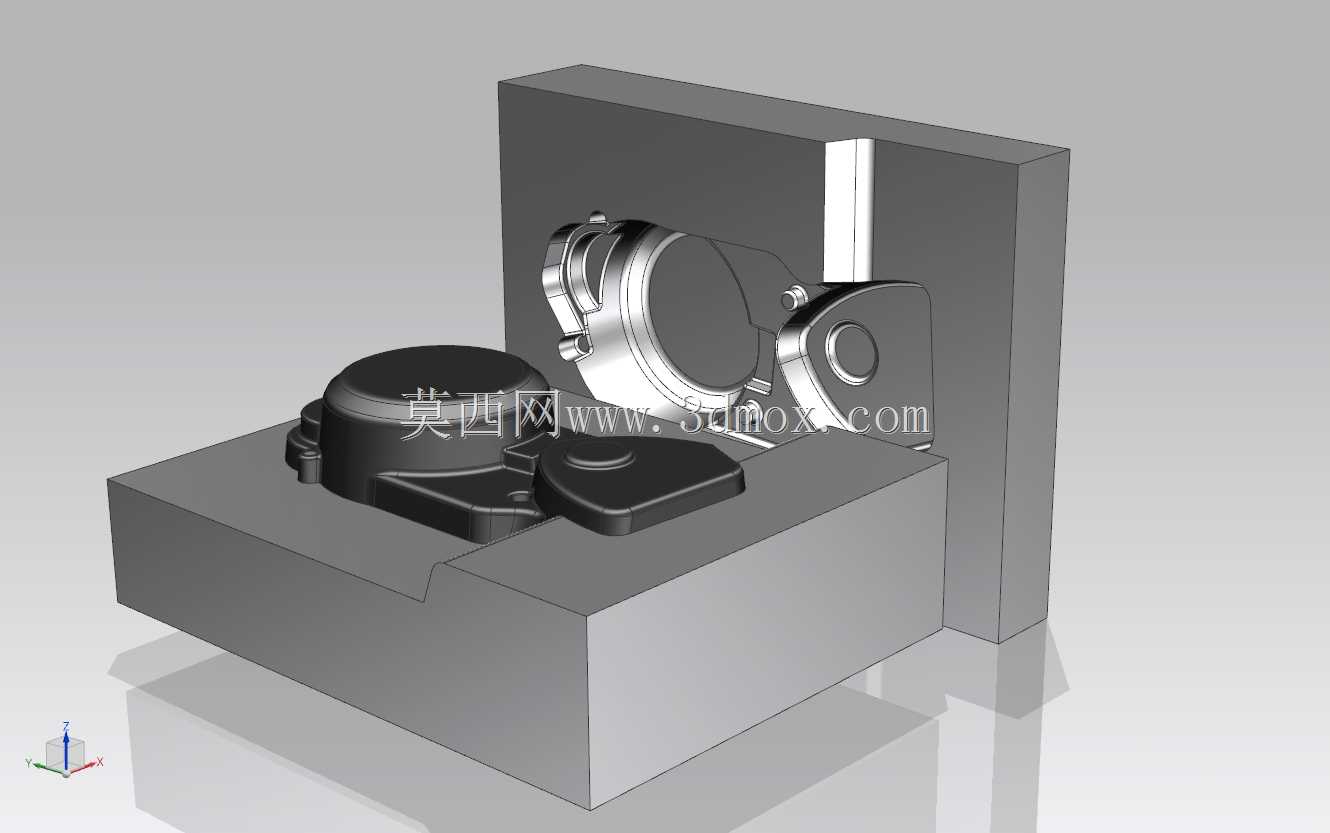

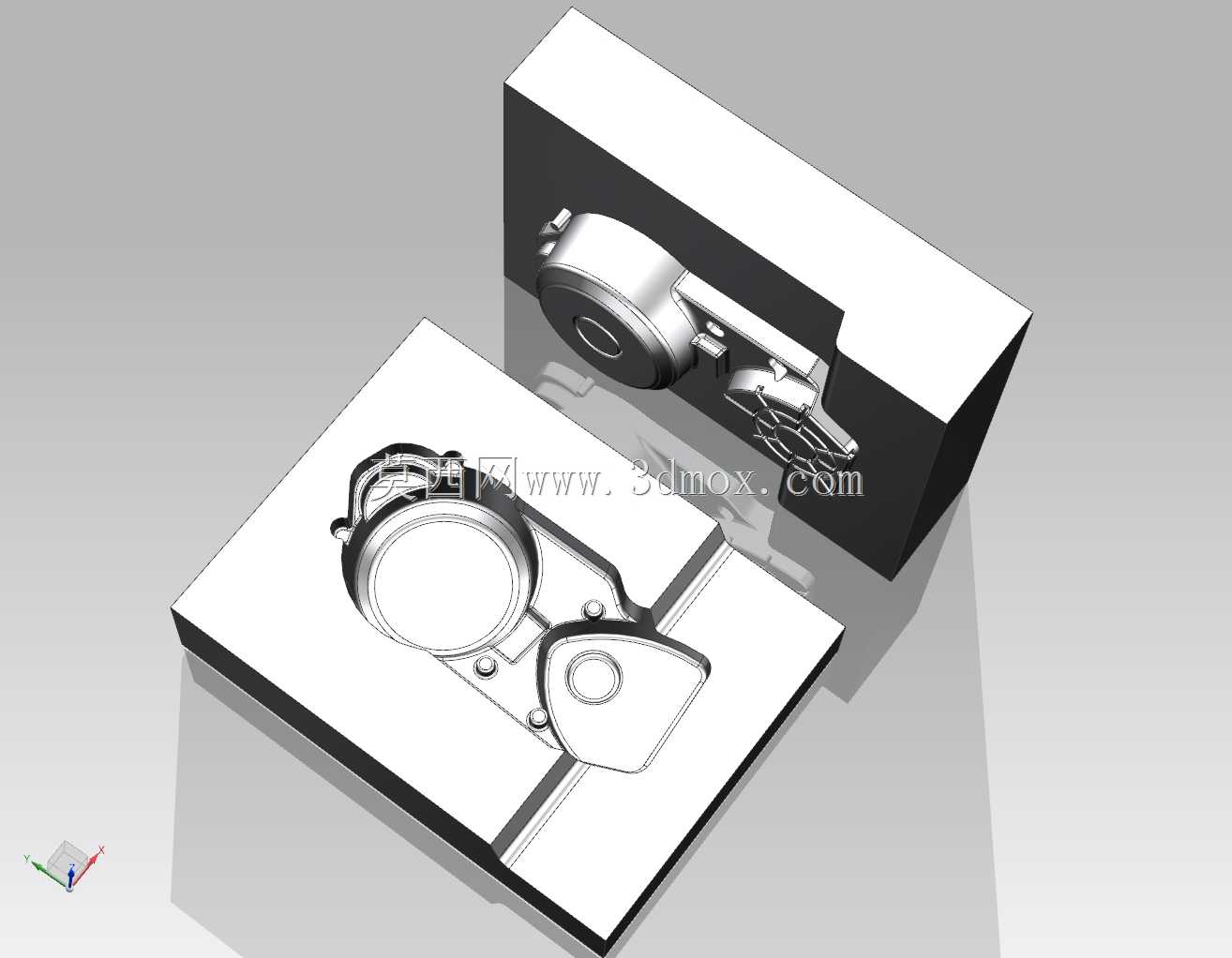

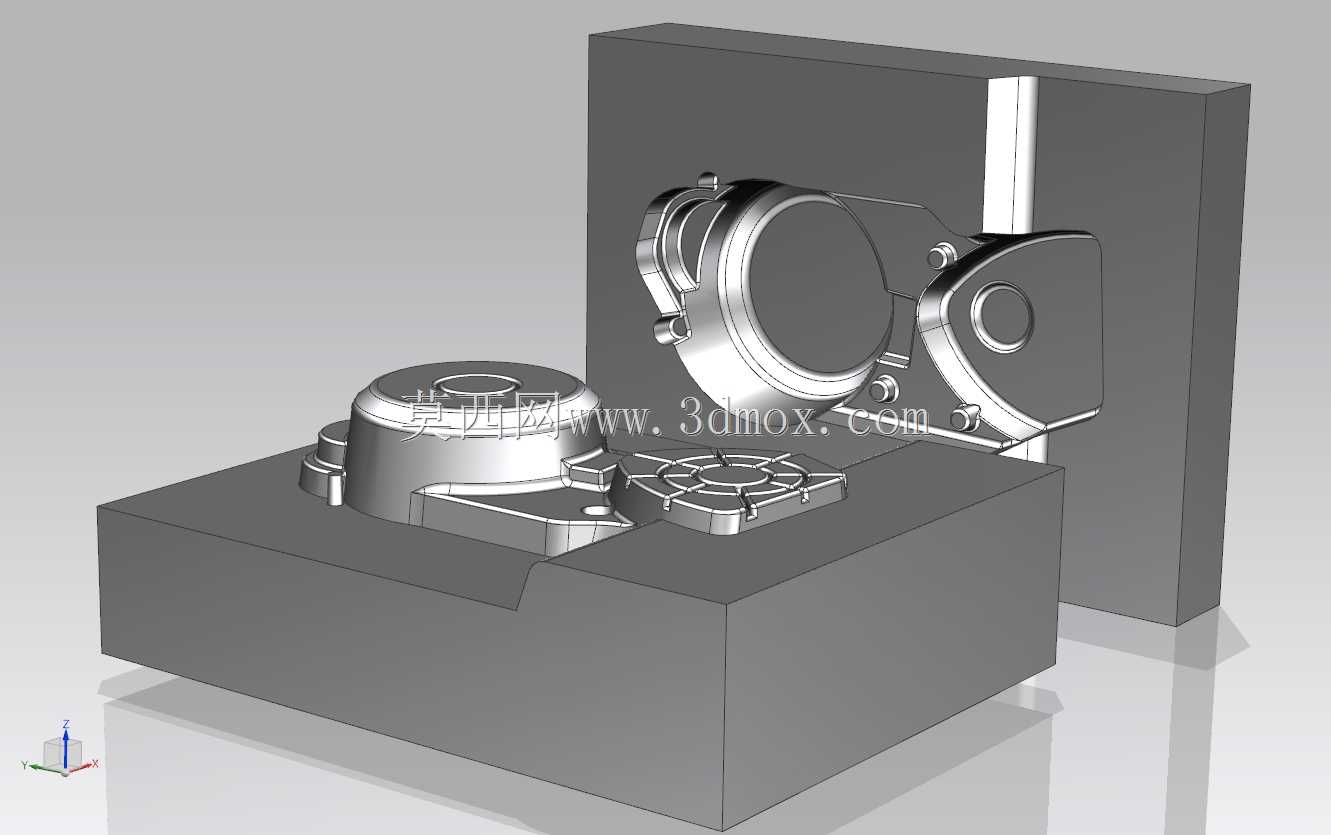

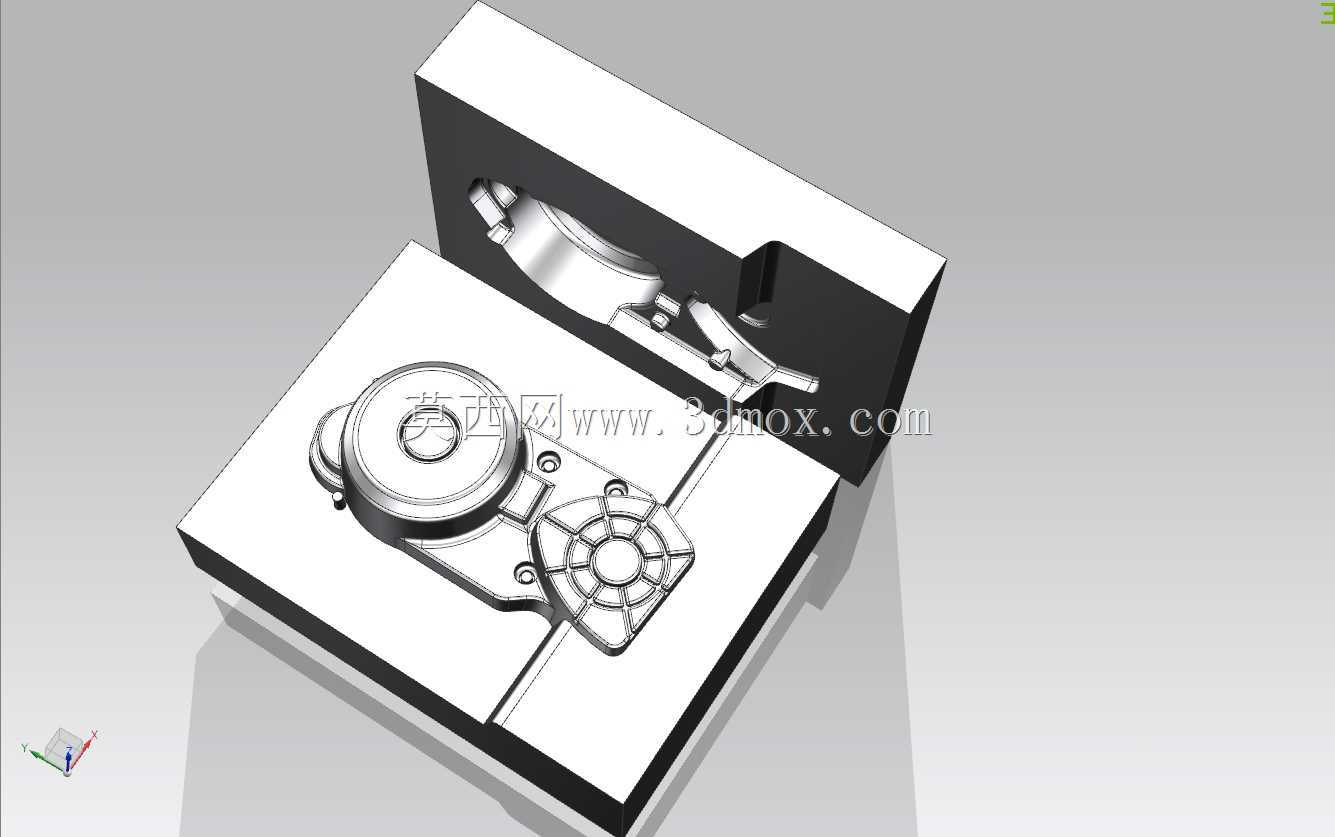

　　这套插入型芯腔结构主要应用于消费电子类通讯产品的注塑成型工序，针对手机类产品外壳的复杂曲面成型需求设计，是注塑模具核心成型部件的一部分。在实际量产场景中，该结构安装于注塑机的动模侧，与定模型腔配合完成熔融塑料的填充、保压、冷却环节，最终成型出符合尺寸精度要求的手机外壳塑胶件。从结构功能来看，该型芯腔承担了产品内表面所有特征的成型工作，包括壳体内部的卡扣位、螺丝柱、定位筋、避让槽等细微结构，这些特征直接决定了塑胶件后续与手机内部主板、电池、屏幕等组件的装配适配性，因此在设计阶段对尺寸公差的控制要求达到微米级，避免出现装配间隙过大或干涉的问题。设计过程中首先要匹配产品的脱模方向，将所有与开模方向存在倒扣的结构做拆分处理，

　　采用镶件拼接的方式降低整体加工难度，同时也方便后续量产过程中易损部位的更换维护，减少模具维修的停机时间。型芯的主体基材选用预硬塑胶模具钢，成型表面做镜面抛光处理，针对塑胶原料的流动特性，在料流末端的位置预留了排气槽的安装位，避免填充过程中出现困气导致的烧焦、缺胶缺陷。从安装边界来看，该型芯腔的外形为矩形模仁结构，四周设计有基准角与定位锁槽，与模架的模仁槽采用H7/m6的过渡配合，确保合模过程中不会出现偏移错位；型芯背面设计有冷却水路的连接接口，水路直径根据模仁厚度设置为8mm，水路距离成型表面的距离保持在15mm左右，保证冷却均匀性，减少产品成型后的翘曲变形量。在实际生产适配中，该结构需要匹配对应吨位的注塑机，

　　根据产品的投影面积计算锁模力，同时要配合顶出机构的布局，在型芯的筋位、螺丝柱位置对应设置顶针孔，确保开模后产品能够顺利脱离型芯，不会出现顶白、顶穿的缺陷。针对手机外壳这类外观要求较高的产品，型芯与型腔的贴合面做了精准的分型面配合，分型面位置选择在产品外观面的边缘非可见区域，避免合模溢料产生的飞边影响产品外观质量。设计时还考虑了注塑过程中的压力分布，在料流冲击的核心位置做了局部的硬度强化处理，提升模具的使用寿命，减少长期生产过程中出现的冲蚀磨损。整个型芯腔的结构拆分充分考虑了加工工艺性，复杂的曲面特征采用五轴加工中心一次成型，减少拼接缝带来的产品外观夹线问题，细小的筋位特征采用独立镶件加工，既保证加工精度，

　　也方便后续排气槽的加工与清理。在安装调试环节，该型芯装入模架后需要做分中碰数，确认与定模型腔的同轴度误差在0.02mm以内，避免出现产品壁厚不均的问题，同时要测试冷却水路的密封性，确保生产过程中不会出现漏水影响成型周期。
