Grabcad纪念奖杯造型结构设计

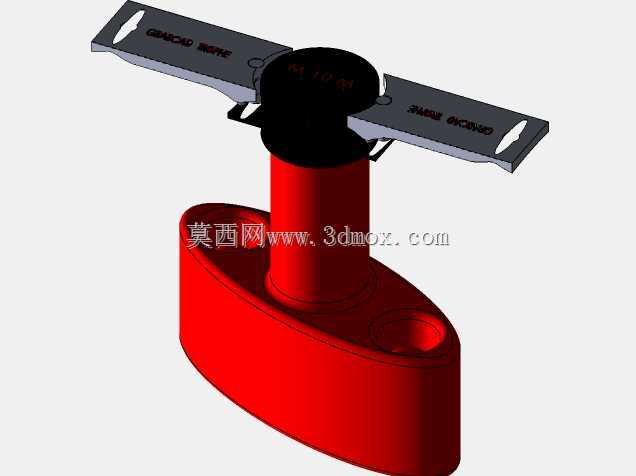

　　这款奖杯造型的设计，最初是面向工程社区赛事纪念场景开发的展示类文创结构，整体采用分体式装配思路，兼顾视觉辨识度与加工落地可行性。从结构分层来看，底部采用椭圆截面的实心基座设计，基座边缘做了R3的圆角过渡，既避免锐边磕碰，也能在放置时提供足够的支撑稳定性，基座顶面预留了两个沉头安装孔，可适配M4规格的内六角螺丝，用于和中部立柱做锁合固定，安装时需保证立柱与基座的同轴度公差控制在0.1mm以内，避免整体装配后出现倾斜歪倒的问题。

　　中部支撑段采用等直径圆柱结构，圆柱高度占整体总高度的42%，表面做哑光红漆质感处理，和上部的黑色旋转连接段形成强烈视觉对比，黑色连接段内置了阻尼转轴结构，可实现上部两翼结构0-180度范围内的角度调节，满足不同展示场景下的姿态调整需求，转轴的阻尼力矩设定在0.2N·m，调整后可保持姿态固定，不会出现自行滑落的问题。上部两翼采用对称式刀片造型设计，翼片厚度为2mm，边缘做了0.5mm的倒角处理，翼片表面蚀刻有赛事相关标识文字，文字采用阴刻工艺，深度控制在0.2mm，后续填色处理时可保证油墨附着均匀，不会出现溢边问题，两翼展开后整体宽度为210mm，放置时需预留至少230mm的横向展示空间，避免和周边展品发生干涉。

　　从实际应用场景来看，该结构不仅可作为工程赛事的纪念奖杯使用，也可调整翼片角度后作为桌面展示摆件、企业展厅陈列道具使用，若做等比例缩放，还可衍生为钥匙扣、桌面镇纸等周边文创产品。设计过程中优先考虑了3D打印与CNC加工两种工艺的适配性，所有结构的拔模角度均控制在1度以上，最小壁厚不小于1.5mm，不存在小于0.8mm的窄缝结构，可直接导出STL格式用于FDM或光固化3D打印，也可拆分零件后采用铝合金CNC加工做金属版本的成品。装配逻辑上采用无胶化设计，所有零件均通过卡扣与螺丝连接，后期可随意拆解更换不同配色的零件，比如更换不同颜色的翼片或立柱，适配不同赛事的主题视觉需求。

　　基座底部预留了1mm深度的硅胶垫安装槽，可粘贴直径10mm的圆形硅胶防滑垫，放置在光滑桌面时不会出现滑动，也可避免刮伤桌面漆面。整体结构的重心经过反复调校，最终落在基座几何中心偏下5mm的位置，即使翼片调整到最大展开角度，整体也不会出现倾覆问题，抗倾斜角度可达到15度，满足日常展示场景下的稳定性要求。翼片与转轴的连接采用嵌入式卡扣结构，卡扣的配合公差设定为H7/g6，装配时可直接按压卡入，不需要额外的紧固件，拆卸时用平口螺丝刀轻轻撬动即可分离，方便后期更换印有不同标识的翼片，提升了结构的复用性。
