卷材收放卷导向输送机构

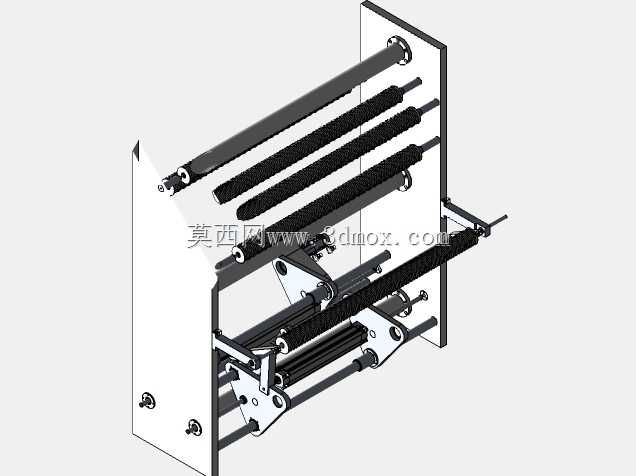

　　这套收放卷导向机构主要面向软质卷材连续加工产线设计，常见于薄膜分切、印刷复合、软包装制袋等工序段，承担料带的放卷导向、张力传导、收卷前整平的核心作用，是卷材类加工设备中衔接前后工序的关键功能单元。从结构布局来看，整体采用立式壁挂安装形式，安装基准为一块整体式立板，所有功能辊组、调节组件均固定在该立板的单侧工作面，安装时可直接将立板通过底部与侧部的紧固螺栓固定在设备主机的机架立面，无需额外搭建支撑框架，能有效节省产线的横向占地空间，适配现有老旧设备的改造加装需求。

　　辊组排布采用多层错落式设计，不同直径的导辊沿料带走带路径依次布置，其中表面包覆黑色防滑耐磨层的辊组为张力传导辊，表面光滑的金属辊为导向过渡辊，料带从放卷端引出后，依次绕经各层辊组，通过多次折返绕带增大料带与辊面的接触包角，避免软质薄料在高速走带时出现打滑、跑偏的问题。部分辊轴两端配置了可调式张紧支座，支座通过腰型孔与立板连接，调试时可通过调整支座的固定位置改变对应辊组的相对高度，从而适配不同厚度、不同拉伸特性的卷材加工需求，比如加工厚度更薄的PE薄膜时，可适当调低张紧辊的位置减小料带包覆张力，避免薄料被拉伸变形；加工厚度较大的复合膜材时，可适当调高张紧辊位置增大包角，保证走带稳定性。

　　机构中部设置了两组摆臂式张力调节组件，摆臂通过铰接支座与立板连接，摆臂端部安装有压辊，可随料带张力波动实时摆动，抵消料带走带过程中的张力突变，避免因放卷端料卷直径变化、收卷端转速波动导致的料带松垮或拉断问题。摆臂的铰接位置经过受力优化，压辊对料带的压力方向始终垂直于料带走带平面，不会对料带产生横向的分力，从结构上减少料带走偏的诱因。所有辊轴的支撑端均配置了标准深沟球轴承，辊轴转动时的径向跳动量控制在0.02mm以内，保证高速走带时辊面不会出现跳动蹭刮料带表面的问题，适配对表面质量要求较高的印刷膜、光学膜类卷材加工。

　　从安装边界来看，整套机构的横向伸出长度不超过立板前方400mm，竖向安装高度可根据产线的走带高度调整立板的固定位置，进料端与出料端的辊面高度差可通过选配不同长度的辊轴支座进行适配，能对接不同高度的放卷机、收卷机以及中间加工工位。走带路径的设计预留了足够的操作空间，日常穿带时无需拆卸任何辊组，操作人员可直接顺着导向槽将料带绕经各辊组，大幅缩短换卷时的穿带准备时间。立板上的所有安装孔位均采用标准化设计，可直接适配市面上主流的分切机、复合机、印刷机的机架安装孔距，无需二次打孔加工，降低现场安装的调试工作量。

　　在实际工况应用中，这套机构可适配宽度在300mm以内的各类软质卷材，走带速度最高可匹配120m/min的产线速度，辊面的防滑耐磨层采用耐溶剂橡胶材质，可耐受生产过程中接触的油墨、胶水等有机溶剂腐蚀，长期使用不会出现表层脱落、辊面起皱的问题。所有外露的金属结构件均做了阳极氧化或镀锌防锈处理，适配印刷、复合车间存在少量溶剂挥发的生产环境，不会因长期潮湿或接触腐蚀性气体出现锈蚀掉屑污染料带的问题。
