高速纸杯成型生产设备结构设计方案

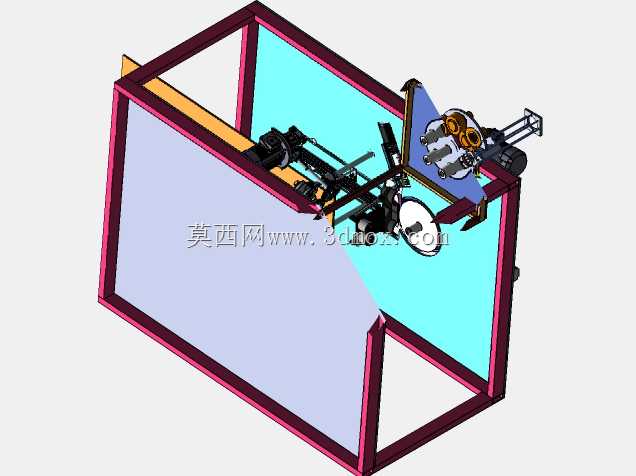

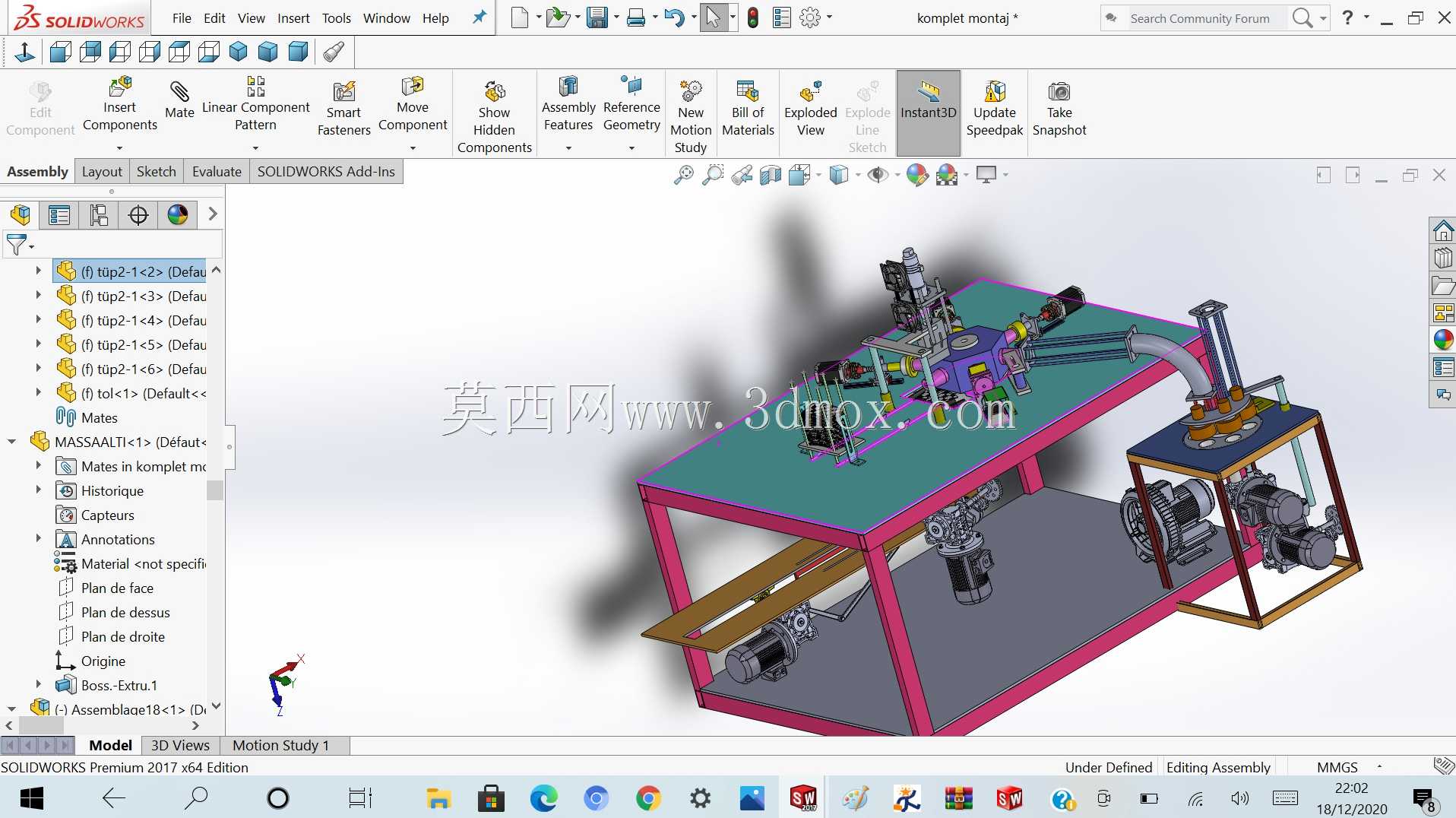

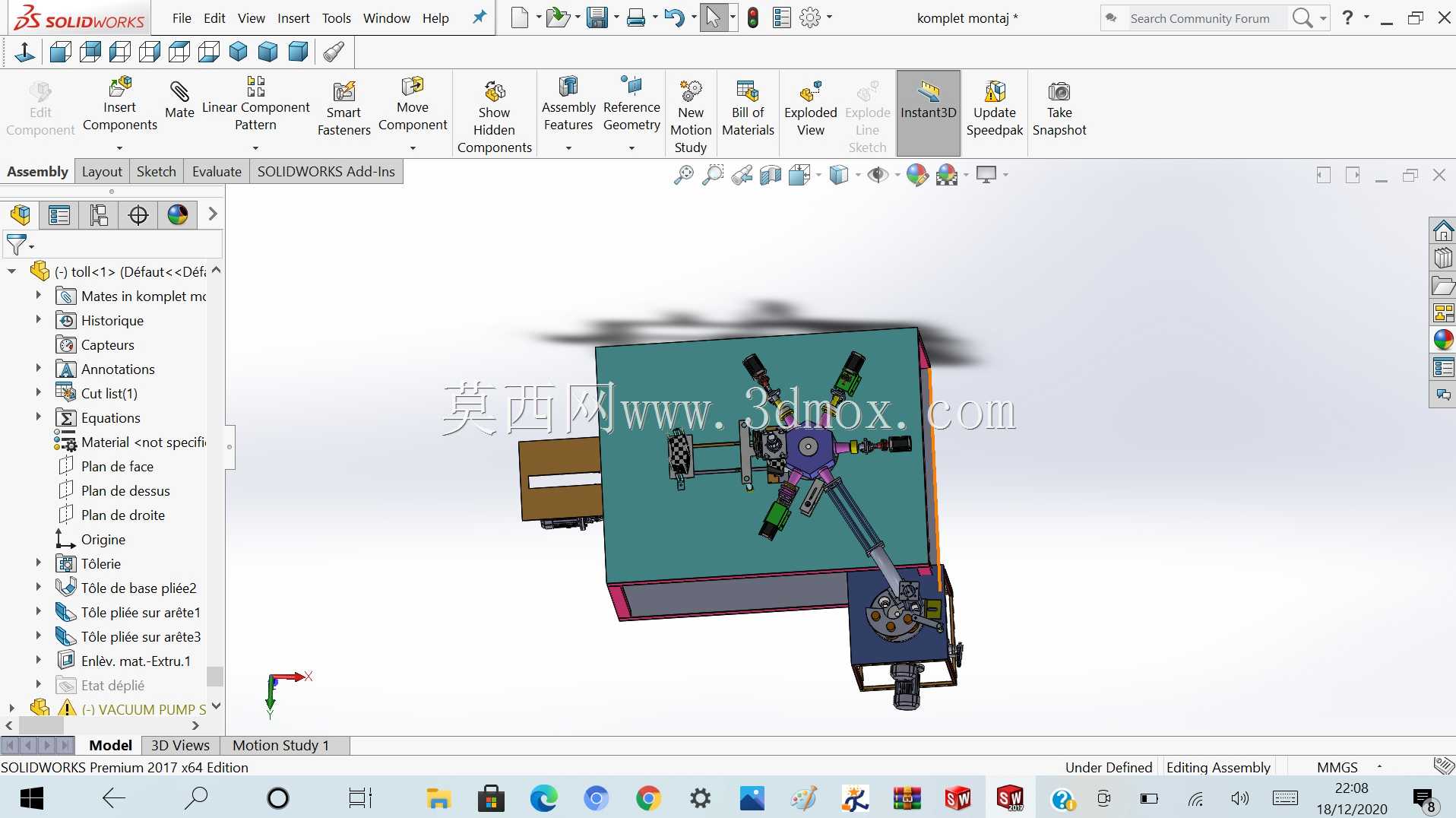

　　这套设备针对一次性饮用纸杯的规模化量产场景开发，适配食品包装加工车间的连续化生产动线，可直接对接上游纸片裁切工序与下游纸杯计数收集、包装封装工位，无需额外增设中转接驳机构，适配常规食品级PE淋膜纸片、单面涂层纸杯原纸的加工需求，单工位循环节拍可稳定匹配每分钟90件的产出要求，适配市面主流规格的冷饮、热饮纸杯成型加工，覆盖6oz到16oz常规容量杯型的生产边界。设备核心采用多工位转盘式布局，转盘沿圆周方向均匀分布杯身成型工位、杯底送料压合工位、杯口卷边工位、成品脱模出料工位，各工位通过间歇式分度机构实现精准转位，转位重复定位精度控制在0.05mm以内，避免工位偏移导致的成型次品。转盘驱动侧配套高精度凸轮分割器，

　　搭配变频调速电机实现节拍可调，可根据原纸厚度、杯型尺寸灵活调整单工位停留时长，适配不同克重原纸的热压粘合时间要求。气动系统作为设备核心执行动力来源，所有气动执行元件均采用食品级润滑规格，避免生产过程中对纸杯造成油污污染，气源处理单元配置三级过滤结构，可滤除压缩空气中的水分、油雾与固体杂质，保障气动元件长期运行的稳定性，各气路分支均配置独立调压阀，可针对不同工位的压合力度需求单独调整供气压力，比如杯身热封工位压力控制在0.4-0.6MPa区间，既保证淋膜层受热后充分粘合，又不会因压力过大导致杯身压痕破损；杯底压合工位压力调整至0.5-0.7MPa，保证杯底与杯身结合处的密封性能，满足盛装液体不渗漏的使用要求。

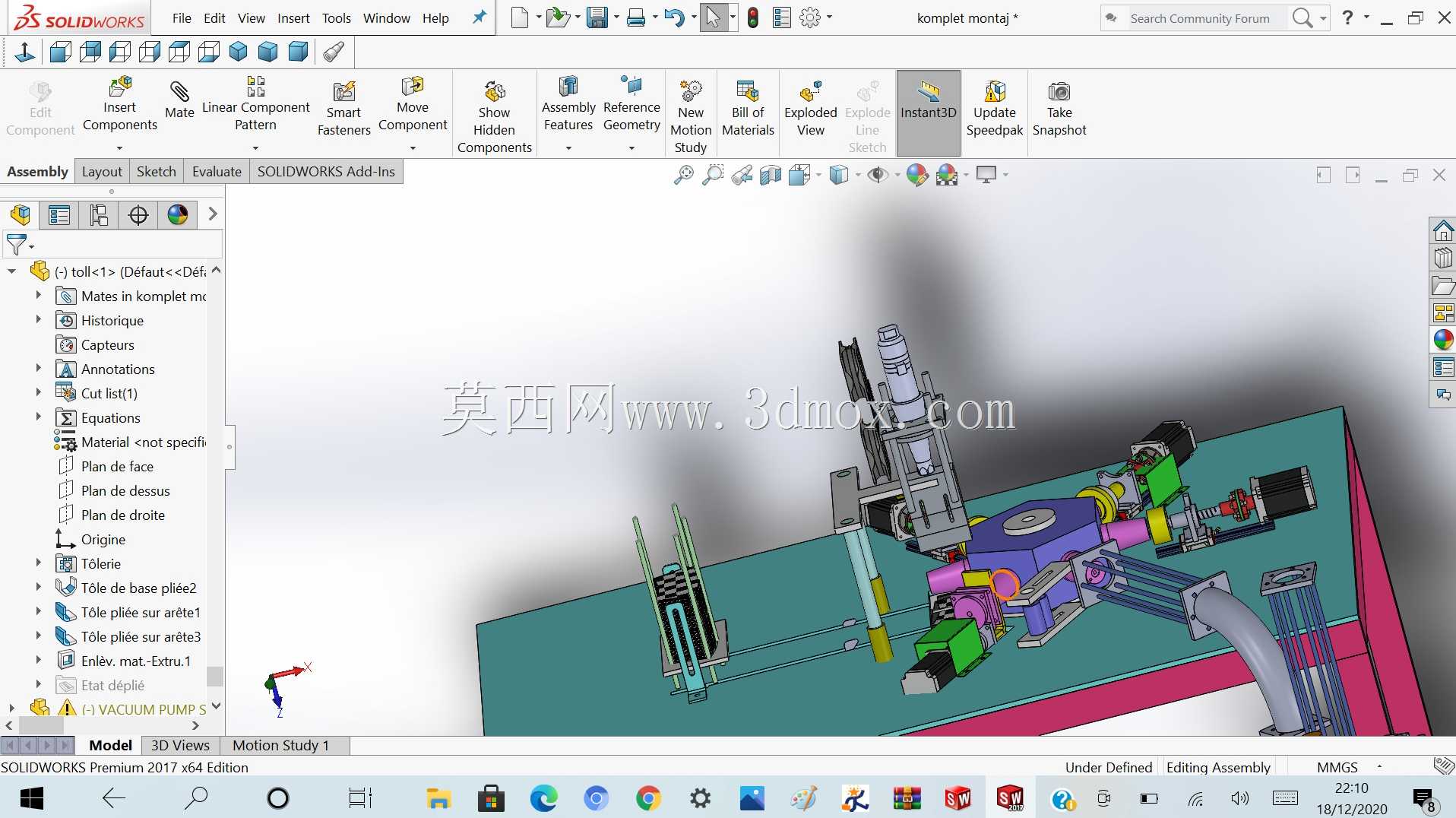

　　纸片送料机构采用吸盘式上料结构，配合可调节储料台，储料台可根据纸片幅面调整挡料定位块位置，适配不同展开尺寸的杯身扇形纸片，吸盘采用耐高温硅胶材质，长期接触热封工位周边的高温环境不会出现硬化开裂问题，送料行程通过线性导轨导向，送料到位后设置机械硬限位，保证纸片精准送入成型模具内腔，避免偏位导致的杯身接缝错位。成型模具采用模块化快换设计，不同规格杯型对应的模具可通过快锁压板实现快速更换，单套模具更换时长控制在15分钟以内，无需复杂的调校过程，模具内部集成加热元件，温度可在0-200℃区间自由设定，温度控制精度维持在±3℃，保证淋膜层受热均匀，粘合强度稳定达标。杯底送料机构采用卷筒式冲切送料结构，杯底原纸卷安装在设备侧方的放料架上，通过伺服送料辊实现定长送料，配合冲切模具在送料到位后直接冲切出圆形杯底片，再通过真空吸嘴将杯底片精准移送至杯身底部的压合工位，全程无需人工干预，冲切产生的边角料通过设备下方的废料滑槽统一收集，避免废料散落影响设备运行。杯口卷边工位配置仿形卷边滚轮，滚轮轮廓根据杯口卷边的圆弧尺寸定制，卷边过程中滚轮沿杯口圆周做匀速进给运动，卷边转速与进给量可根据杯壁厚度调整，保证卷边部位圆滑无毛刺，卷边宽度均匀一致，满足纸杯使用时的口部接触舒适度要求。成品出料工位采用气吹式脱模结构，成型完成的纸杯在工位转至出料位置时，模具内部的顶出机构配合定向气流将纸杯吹送至出料滑槽，滑槽直接对接下游的输送线，实现成品的连续输出。

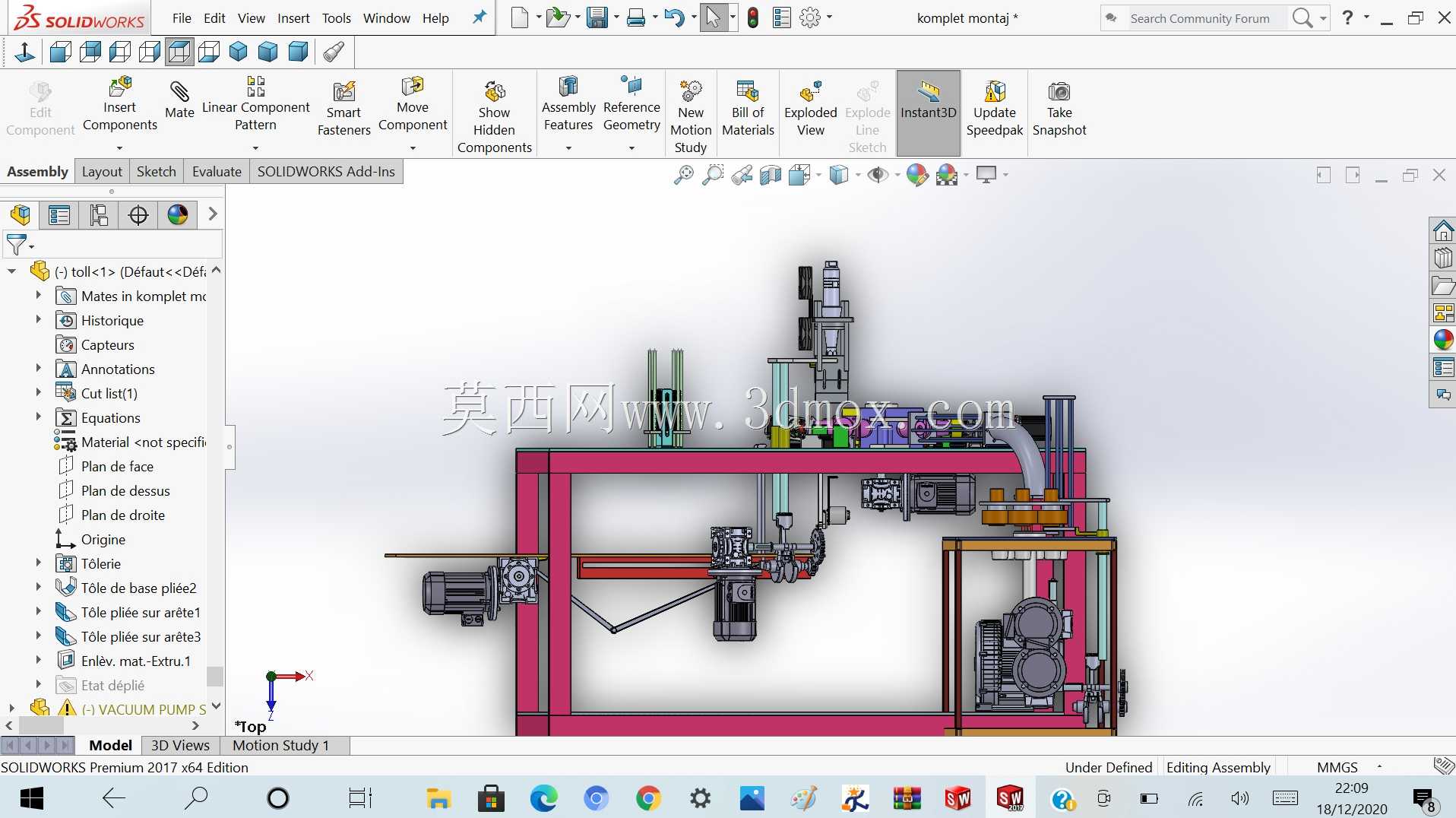

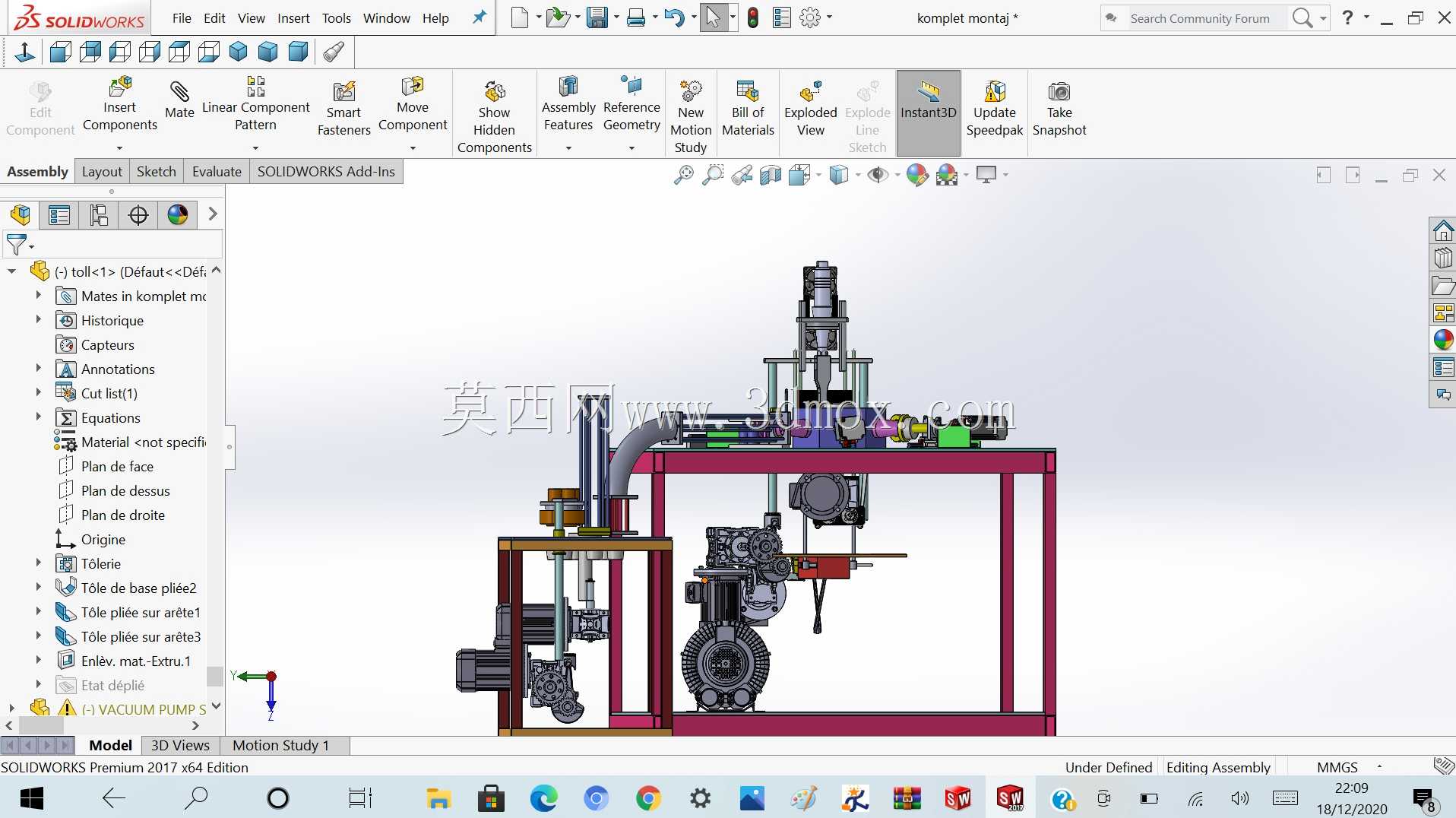

　　设备整体安装底座采用加厚方管焊接结构，经过去应力退火处理，长期高速运行不会出现结构变形，底座底部配置可调式减震脚杯，可根据车间地面平整度调整设备水平度，降低运行过程中的振动与噪音，设备各运动副位置均配置集中润滑点，日常维护时可通过注油嘴快速完成润滑保养，无需拆解设备护罩。安全防护层面，设备的运动区域均设置透明亚克力防护门，防护门配置安全联锁开关，一旦防护门被意外打开，设备立即停止运行，避免操作人员误触运动部件造成工伤，设备操作面板设置在机身侧方的易操作位置，面板上集成运行状态指示灯、节拍调整旋钮、温度控制模块、急停按钮，操作人员可快速完成参数调整与状态监控。设备的整体安装边界控制在长2200mm、宽1200mm、高1800mm区间，可适配常规车间的设备排布间距，无需占用过大的生产场地，机身侧面预留气源接口与电源接口，现场安装时仅需对接0.6-0.8MPa的压缩气源与380V三相工业电源即可完成调试投产，无需额外配套其他辅助动力设施。在设计过程中，针对纸杯成型过程中常见的接缝粘合不牢、杯底渗漏、卷边不均等次品问题，在各工位均设置了到位检测传感器，一旦出现纸片送料不到位、杯底缺失、成型压力不足等异常情况，设备会自动停机并在操作面板上提示故障位置，减少次品的连续产出，降低原材损耗。各工位的执行动作时序通过逻辑控制单元实现精准匹配，从纸片上料到成品出料的全流程动作衔接无空程等待，最大化压缩单循环节拍，在保证成型质量的前提下提升生产效率。
