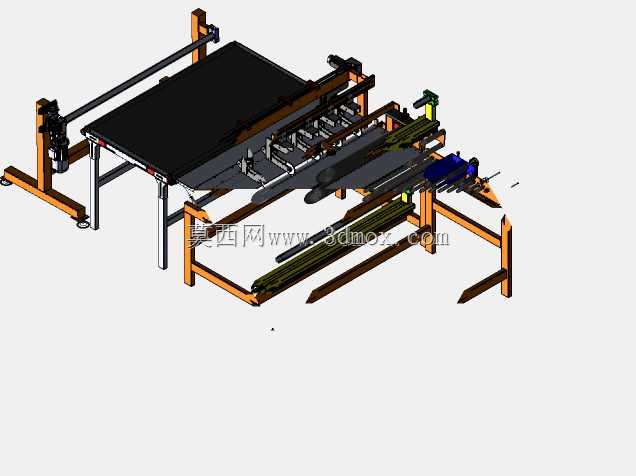

双层胶材自动拼贴加工设备结构

　　这套设备主要面向柔性片状胶材的拼贴加工场景，常见于泡棉胶、双面胶类辅料的复合拼贴工序，在消费电子辅料加工、包装内衬制备、汽车密封胶条预加工等产线中都能适配，替代传统人工对位拼贴的作业模式，解决人工拼贴时对位偏移、胶层褶皱、贴合压力不均导致的良品率波动问题。设备整体采用长条形卧式布局，核心作业平面为水平设置的承料工作台，台面采用硬质耐磨板材加工，表面做哑光防粘处理，避免胶材在输送、贴合过程中与台面粘连，工作台的有效作业幅宽可适配常规幅面的卷装胶材进料，长度方向预留了进料定位、拼贴压合、出料输送三个功能区段的安装空间，整体机架采用工业铝型材搭配碳钢脚座搭建，脚座处设置水平调节螺栓，可适配车间地面的平整度差异，安装时无需额外浇筑预埋基础，

　　直接放置在硬化车间地面即可完成调平固定。设备的进料端配置了横向移送的导轨机构，采用双直线导轨搭配同步带传动的结构，移送滑座上安装胶材放料架与预定位挡块，可将上层胶材按照预设的拼贴位置精准移送至下层胶材的对应区域，导轨的行程覆盖整个工作台幅宽，移送过程中设置了硬限位与软限位双重保护，避免滑座超程脱轨。拼贴压合区段配置了多组平行设置的压辊组件，压辊采用硅胶包覆外层，邵氏硬度适配胶材贴合的压力需求，压辊的上下位置可通过调节手轮调整，适配不同厚度的胶材组合拼贴需求，压合过程中压辊保持匀速转动，将两层胶材之间的空气逐步排出，避免贴合后出现气泡、脱层问题。设备的出料端配置了皮带输送机构，将完成拼贴的胶材平稳送出作业区域，

　　输送速度与前端压合速度保持同步匹配，避免出料速度差导致胶材拉扯变形。在结构设计过程中，所有运动部件的安装基准都统一以工作台面为基准面，降低装配时的累计公差，导轨、压辊、输送皮带的平行度公差控制在0.1mm/m以内，保证胶材移送、压合过程中不会出现走偏问题。设备的侧边预留了电气元件的安装走线槽，所有动力线缆、信号线缆都通过线槽内部分布，避免线缆外露被运动部件剐蹭，同时方便后期维护时的线路排查。考虑到胶材拼贴过程中可能存在的胶层残胶掉落问题，工作台下方设置了可拆卸的接渣托盘，日常清理时只需抽出托盘即可清理掉落的残胶与碎屑，无需拆解设备主体结构。设备的操作侧预留了足够的操作空间，操作人员站在设备单侧即可完成胶材上料、参数调整、

　　异常处理等作业，无需在设备两侧来回走动，适配单人值守的产线布局需求。整套结构的受力部件都做了加强处理，机架的横梁连接处采用角码加固，避免长时间运行后出现机架变形导致的精度下降问题，所有转动部位都配置了密封轴承，减少车间粉尘进入轴承内部导致的卡滞问题，延长设备的维护周期。
