依维柯自卸车货厢翻斗结构三维设计

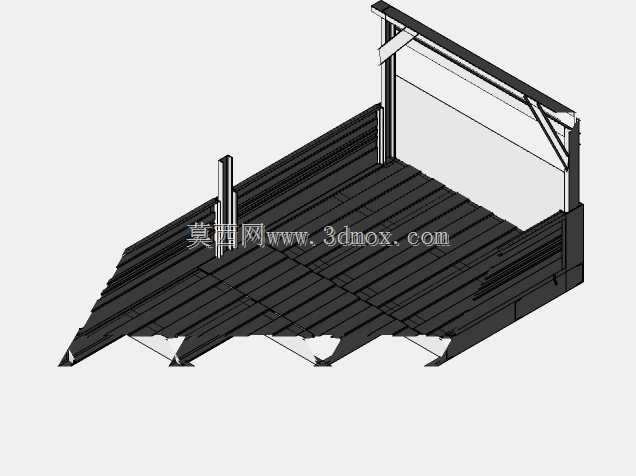

　　这款依维柯翻斗的货厢结构设计，首先要匹配轻卡底盘的安装边界，整体货厢底板采用分块式防滑钢板拼接结构，底板下方设置多道纵向与横向交错的加强筋，筋板高度根据载荷分布梯度设置，靠近举升铰接点的区域筋板密度更高，避免举升卸货时底板出现应力集中变形。货厢的侧围与前围采用框架式焊接结构，前围顶部设置斜向加强撑杆，连接前围立柱与货厢底板前端，既可以阻挡装载货物向前滑移撞击驾驶室，也能提升前围整体的抗冲击能力，侧围的上边梁采用折弯成型的异型截面，在降低自重的同时保证栏板的抗挤压性能，避免装载散装货物时侧围出现外胀变形。

　　从实际应用场景来看，这类轻卡型翻斗主要适配城市建筑垃圾清运、市政工程零星物料转运、农村建材短途运输等场景，货厢的后栏板采用上铰接下锁止的结构，举升卸货时锁止机构自动脱开，后栏板可随货厢举升角度自然下垂打开，不需要人工手动开启，提升卸货作业的效率。设计过程中需要重点校核举升铰接点的位置，铰接点设置在货厢底板后端靠前的位置，既保证举升时货厢的倾翻角度能达到散装货物的安息角要求，让货物可以完全滑出，也避免举升过程中货厢与底盘车架发生运动干涉。

　　货厢底板的尾部设置了倾斜的导料边，卸货时物料可以顺着导料边滑落，不会残留在货厢尾部与车架的缝隙中。侧围的立柱与底板采用螺栓加焊接的复合连接方式，日常使用中如果出现立柱碰撞变形，可以单独拆卸更换，降低维护成本。前围的外侧预留了安装挡泥板、示廓灯的安装孔位，孔位位置与依维柯轻卡底盘的原有安装点完全匹配，不需要在底盘上额外打孔改装，符合车辆改装的合规要求。

　　在结构设计的细节上，货厢底板的拼接焊缝全部采用连续满焊，避免散装的砂石、渣土从焊缝缝隙漏出，焊缝打磨平整后不会出现凸起刮坏货物包装的情况。货厢的所有外露棱边都做了圆角钝化处理，避免作业人员上下货厢时被锋利边缘划伤。举升油缸的安装支座设置在货厢底板中部的加强梁上，支座与加强梁采用围焊连接，焊接位置做了应力释放处理，避免长期举升重载出现焊缝开裂的问题。

　　考虑到这类车型经常在非铺装路面行驶，货厢的整体连接结构都做了防松设计，所有连接螺栓都配备了防松垫圈，部分关键位置采用双螺母锁紧，避免长期颠簸出现螺栓松动脱落的问题。货厢的表面涂装预留了足够的工艺余量，钢板焊接完成后先做抛丸除锈处理，再喷涂防锈底漆与面漆，提升结构的抗锈蚀能力，延长在潮湿、多尘作业环境下的使用寿命。设计时也充分考虑了整车的重量分配，货厢的重心位置尽量靠近底盘的中心区域，避免重载时出现前轴载荷过低导致转向发飘的问题，同时也不会让后轴过载影响行驶安全性。
