手摇式方管伸缩支腿千斤顶结构设计

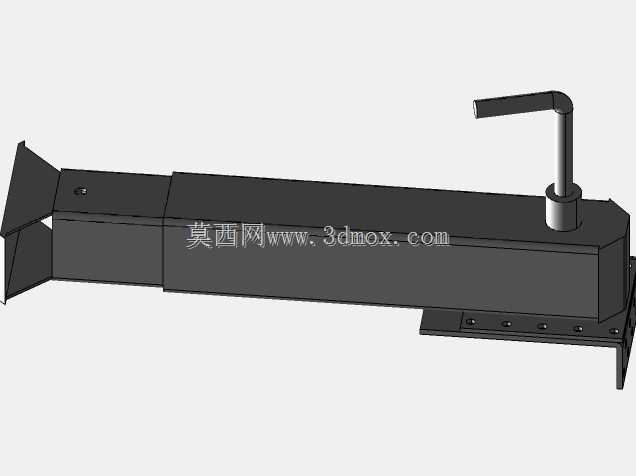

　　这款手摇驱动的伸缩式支腿结构，核心应用场景集中在特种作业车辆、移动式作业平台、临时搭建重载工位的辅助支撑环节，区别于常见的立式油压千斤顶，它采用横向布置的方管伸缩传动形式，更适配需要水平方向延伸支撑点、安装空间纵向受限的设备布局。从实际使用逻辑来看，这类支腿千斤顶不需要额外配套液压泵站或者外接动力源，完全依靠端部的摇柄输入扭矩，通过内部的丝杆螺母副带动内节方管沿着外管的导向面做直线伸缩动作，伸出到位后依靠丝杆副的自锁特性实现承重锁止，不会因为负载波动出现自行回缩的问题，在野外无动力配套的作业场景下可靠性表现突出。设计阶段首先要明确安装边界，外管尾部带法兰安装板，板上预留的螺栓孔位可以直接固定在设备底盘的主梁侧面，

　　安装时需要保证方管的伸缩方向与地面保持垂直偏差不超过2度，避免伸出后支脚出现偏载，加剧丝杆和导向面的磨损；前端的支脚带锯齿形防滑面，接触地面时可以嵌入松软土层或者粗糙硬化地面，减少支撑打滑的风险，支脚与内管端部采用铰接连接，能够自适应不超过15度的地面坡度，保证支撑面完全贴合受力。结构设计上采用双层方管嵌套的导向形式，外管和内管的配合间隙控制在0.2-0.3mm之间，既保证伸缩动作顺畅无卡滞，又能避免间隙过大带来的承重晃动，导向接触面没有额外加装铜套或者耐磨衬套，依靠方管本身的型材加工面做摩擦副，适合在额定承重范围内的中低频使用场景，维护时只需要定期在接触面涂抹润滑脂即可，不需要复杂的拆解保养。驱动部分的摇柄采用弯折式设计，

　　闲置时可以向下转动收纳，避免突出设备外侧造成磕碰，摇柄与丝杆的连接位置设置了防脱销，操作时不会因为用力过猛导致摇柄飞出；丝杆的梯形螺纹选型匹配额定承重下的自锁角度，就算在摇柄上施加反向作用力，也不会带动负载自行下落，操作安全性有足够的结构保障。从安装尺寸的适配性来看，这类支腿的伸出行程可以根据设备的离地间隙做调整，完全收回时整体长度不超过设备底盘的宽度边界，不会影响设备的正常转场移动，伸出后最大支撑高度可以覆盖常规作业场景的地面落差需求，单支腿的承重能力匹配轻型到中型作业设备的单侧支撑载荷，多支腿配合使用时可以将整台设备的底盘抬离地面，消除轮胎或者行走轮的弹性形变，保证作业过程中设备的整体稳定性。

　　不同于立式千斤顶需要放置在地面再调整高度的使用方式，这款支腿结构是永久固定在设备本体上的，不需要额外收纳搬运，作业时只需要摇动摇柄将支脚伸出顶到地面即可，转场时摇动摇柄收回支脚，整个操作过程单人即可完成，不需要额外辅助工具，非常适合应急抢修、野外作业、临时工位搭建这类需要快速展开支撑的场景。结构受力层面，外管的安装法兰位置做了局部加厚处理，承重时的应力集中点通过圆角过渡分散，避免长期承重出现焊缝开裂的问题；内管的端部与支脚铰接位置采用穿销连接，销子做了调质处理，能够承受支撑时的剪切力，日常检查只需要观察销子的磨损量，超过磨损阈值直接更换即可，维护成本极低。
