工业振动筛分过滤设备结构设计

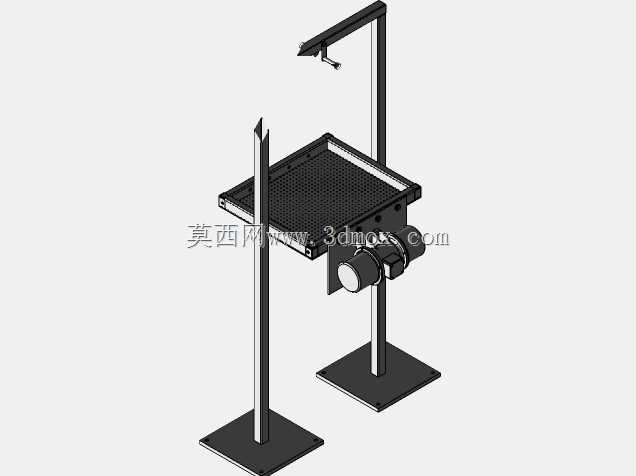

　　这套筛分过滤装置的三维结构，核心围绕散料分级、固液分离的实际生产场景搭建，在粉体加工、粮油生产、化工原料预处理、建材骨料筛分这类工况里都能找到适配场景，区别于普通静态滤网结构，这套设备集成了振动驱动单元、可调式进料导料结构、双层支撑机架，能适配不同粒径物料的连续筛分作业需求。从结构设计逻辑来看，筛体部分采用带围边的冲孔筛面，围边高度控制在120mm左右，既能保证筛面上物料堆积厚度维持在合理区间，避免筛分过程中物料飞溅外溢，也不会因为围边过高导致物料滞留时间过长影响处理效率；筛面下方的振动驱动单元采用偏心块式激振结构，两个激振电机对称布置在筛体侧下方，运转时产生的定向激振力能带动筛面做高频直线振动，让筛面上的物料保持跳跃前进的状态，

　　既减少筛孔堵塞概率，也能让小于筛孔粒径的物料快速透筛完成分级。设备的支撑结构采用双立柱独立底座设计，两个方形安装底座通过膨胀螺栓即可固定在硬化地面上，立柱与筛体之间采用铰接式连接结构，搭配减震橡胶垫，能将筛体振动与地面支撑结构做有效隔振，避免振动传导到周边设备或厂房结构；其中一侧立柱上方延伸出可调节角度的导料臂，导料臂末端的出料嘴位置可根据现场进料点位调整角度与伸出长度，适配不同的上游出料设备对接需求，不需要额外加装过渡溜槽就能完成进料对接。从安装边界尺寸来看，整套设备的地面投影尺寸控制在1200mm*800mm区间，整体高度在1800mm左右，不需要预留过大的安装空间，常规生产车间的设备预留空位就能完成布置；

　　筛体的倾斜角度可通过立柱上的调节螺栓在5-15度区间调整，针对流动性差的粉体物料可适当调大倾斜角度加快物料前进速度，针对含液量较高的湿态物料可减小倾斜角度延长物料在筛面的停留时间，提升过滤筛分的精度。设计过程中针对筛网的快换结构做了优化，筛面采用压条式固定结构，松开侧边的紧固螺栓即可快速更换不同孔径的筛网，不需要拆解整体筛体结构，能适配不同粒径物料的筛分需求，减少生产换型的停机时间；驱动单元的安装位置做了下沉式设计，既降低了设备整体重心，提升运转时的稳定性，也避免物料散落堆积在电机外壳上影响散热。导料臂的旋转调节范围覆盖180度，除了对接上游进料设备，也可在设备维护时将导料臂旋转到侧边，留出足够的操作空间完成筛网更换、激振电机维护等作业，不需要额外吊装设备就能完成日常维保操作。底座的安装孔位设计为长圆孔，允许安装时存在±10mm的位置误差，降低现场安装的对位难度，即使地面预埋螺栓存在小范围的位置偏差也能顺利完成固定。
