200吨框架式液压压力机结构设计

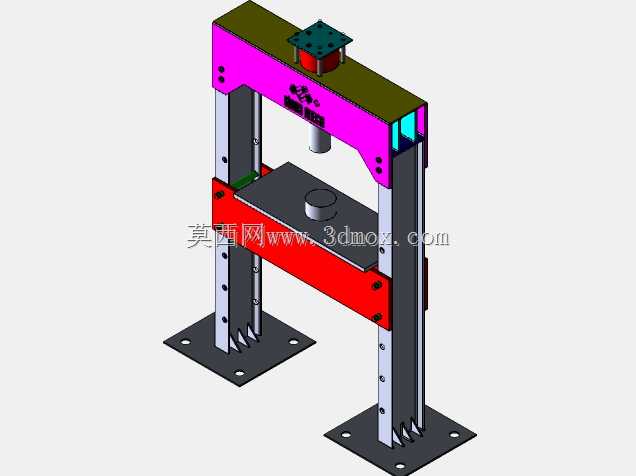

　　这款200吨规格的框架式液压压力机，在重型零部件加工、金属成型作业场景中有着极高的适配性，常见于机械加工厂的锻压工段、汽配零件的压装工位、型材校直作业区，也可用于大型轴承的压装、金属板材的冲裁成型、废旧金属件的压块打包等作业，覆盖从零部件装配到材料成型的多类工序需求。从结构设计逻辑来看，整机采用双柱龙门式框架布局，两根竖直立柱作为主要承载构件，底部通过带安装孔的方形地脚板与地面基础固定，安装时需要提前在混凝土地面预留对应螺栓孔位，保证设备满载作业时的结构稳定性，避免出现机架偏移的问题。上横梁为整体箱型焊接结构，顶部预留液压油缸的安装法兰位，油缸垂直向下布置，活塞杆端部连接压头，压头的下行行程可根据作业需求调整，

　　配合下方可移动的工作台面，能够适配不同高度的工件加工需求。中间的红色滑动横梁通过导轨副与两侧立柱连接，导轨采用可调间隙的结构设计，长期使用出现磨损后可通过调节镶条来保证滑动精度，避免压头下行时出现偏载，保障施压过程的压力同轴度，减少模具和工件的偏磨损伤。工作台面设置在滑动横梁上方？不对，实际结构中工作台位于下承载区，表面预留T型槽用于固定工装夹具，工件放置在工作台面上后，压头在液压驱动下匀速下行施加压力，200吨的额定压力足以应对大部分中厚钢板的冲压、过盈配合件的压装、金属件的校直校正作业。设计过程中充分考虑了机架的受力变形问题，上横梁和立柱的连接采用高强度螺栓预紧，框架整体的刚性经过受力校核，

　　满载时机架的纵向变形量控制在合理范围内，保证施压精度。两侧立柱的截面采用矩形钢构设计，表面经过加工处理保证导轨安装面的平面度，导轨采用耐磨材料制作，降低长期往复运动的磨损量，延长设备的维护周期。设备的安装边界需要注意，整机高度方向需要预留足够的上部空间，方便液压油缸的安装和后期维护，两侧需要预留操作和检修的通道，地脚安装时需要保证两个底部安装板的水平度，避免机架安装后出现倾斜，导致立柱导轨受力不均。从功能特性来看，这类框架式液压机相比单柱式压机，承载能力更强，抗偏载性能更好，适合大吨位的施压作业，开放式的框架结构也方便从三个方向上下料，适配流水线作业的上下料需求，针对不同的作业场景，只需要更换压头端部的工装，就可以完成压装、冲压、

　　校直、弯曲等不同工序，设备的通用性较强。在三维建模过程中，所有的连接孔位、安装配合面都按照实际加工公差进行设计，螺栓、导轨等标准件都按照实际选型建模，整体装配关系完全还原实际设备的装配逻辑，可直接用于结构受力仿真分析、作业干涉检查，也可作为同类设备改型设计的参考基础，帮助设计人员快速完成同类型不同吨位压机的结构衍生设计，减少重复建模的工作量。实际生产中，这类压机通常会配套液压站、电气控制系统使用，模型中预留了液压油缸的管路接口位置、电气元件的安装位，方便后续进行整机的管线布置设计，避免后期装配时出现管线与结构件干涉的问题。
