200吨级压力机用制动盘结构设计

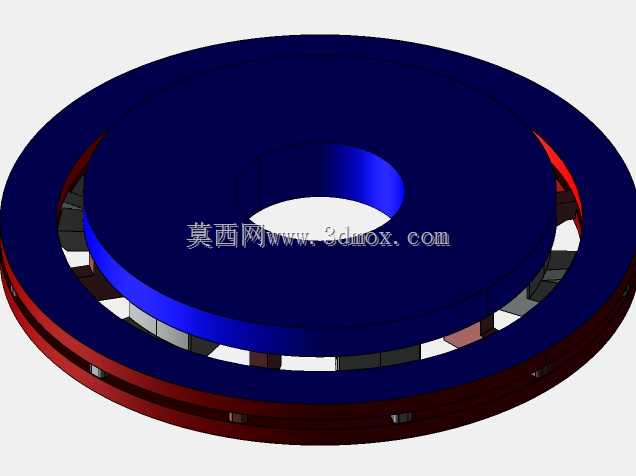

　　在大型锻压冲压生产线中，200吨公称压力的机械压力机是板材冲裁、成型、浅拉伸工序的核心设备，其制动系统的可靠性直接决定了滑块停位精度、生产操作安全以及连续作业的节拍稳定性，制动盘作为制动系统的核心摩擦承载部件，其结构设计合理性直接影响整套制动系统的使用寿命与制动响应速度。这款制动盘采用盘式环形结构设计，整体为同轴回转体构型，中心设置大直径通孔用于适配压力机曲轴的安装轴径，安装时通过端面均布的定位止口与曲轴传动法兰实现同轴定位，避免高速运转过程中出现径向跳动引发的制动抖动。从结构细节来看，制动盘采用双层复合式盘面设计，上层为深蓝色的摩擦工作层，采用高强度耐磨合金材质，表面加工有均匀的散热沟槽，

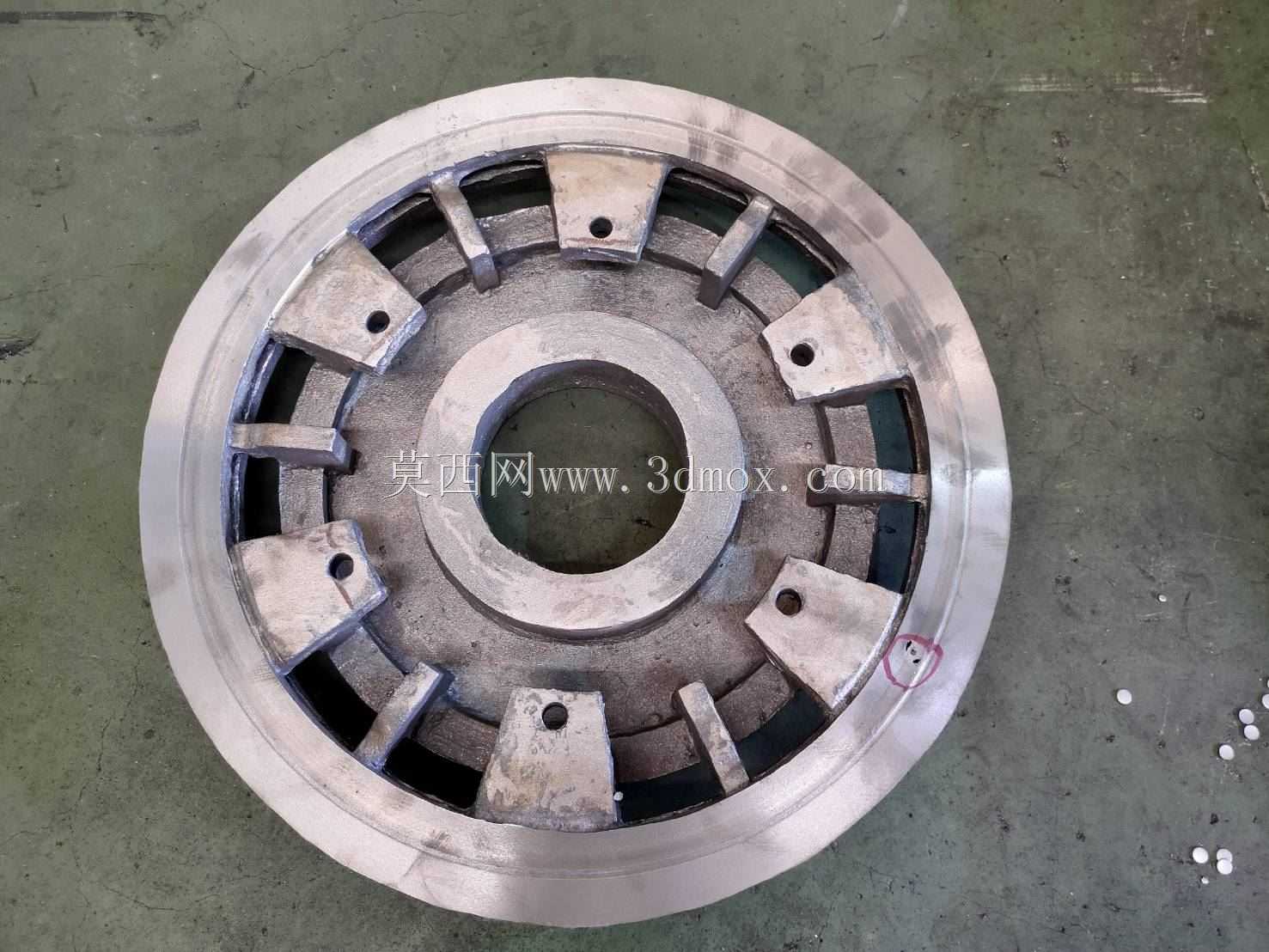

　　在制动摩擦产生高温时可通过沟槽形成空气对流通道，快速带走摩擦产生的热量，避免长时间连续制动导致盘面温度过高引发摩擦系数下降、制动距离变长的问题；下层为红色的结构支撑层，采用高强度铸钢材质，承担制动过程中的扭矩传递载荷，两层结构之间通过周向均布的连接块实现刚性连接，连接块之间预留的镂空空间既可以降低制动盘整体的转动惯量，减少曲轴运转过程中的惯性负载，也可以进一步提升散热效率，避免热量堆积传递到曲轴支撑轴承部位引发润滑脂失效。在实际安装场景中，该制动盘安装在压力机曲轴靠近离合器的一侧，与常闭式制动钳配合工作，当压力机需要紧急停机或者滑块到达上死点需要停位时，制动钳的摩擦片从两侧夹紧制动盘的摩擦工作面，

　　通过摩擦力矩抵消曲轴及滑块组件的转动惯性，实现滑块的精准停位，其安装边界需要匹配压力机机架内侧的安装空间，制动盘的外径尺寸经过严格核算，既保证足够的摩擦接触面积提供足额制动力矩，也不会与机架内侧的其他传动部件发生运动干涉。设计过程中需要重点考虑制动盘的动平衡性能，由于压力机曲轴运转时转速通常在每分钟数十转到上百转区间，制动盘作为随曲轴高速转动的部件，其质量分布均匀性直接影响运转平稳性，因此在盘面结构设计时所有连接块、镂空槽均采用周向均布的对称布局，加工完成后还需要进行动平衡校正，将剩余不平衡量控制在允许范围内，避免长期运转引发的曲轴轴承异常磨损。从功能特性来看，这款制动盘可适配200吨公称压力的开式或闭式机械压力机，

　　能够满足连续冲压作业下的频繁制动需求，其摩擦工作面的平面度、端面跳动公差均按照精密级锻压设备的要求设计，保证制动钳夹紧时摩擦面接触均匀，不会出现局部偏磨导致的制动力矩不足问题；支撑层的连接结构经过强度校核，能够承受制动瞬间产生的峰值冲击扭矩，不会出现连接断裂、盘面变形的失效问题。在设备维护场景中，该制动盘采用模块化结构设计，当上层摩擦层磨损到极限厚度时，可单独更换摩擦工作层，无需整体更换整个制动盘，能够降低设备后期的维护成本，同时镂空的结构设计也方便维护人员观察盘面磨损情况，及时发现裂纹、偏磨等异常问题，避免制动失效引发的生产安全事故。在冲压生产线的实际工况下，压力机的制动频次通常可达每分钟十几次到几十次，每次制动都会产生瞬时的摩擦高温，这款制动盘的双层结构设计将摩擦发热区域与结构承载区域分离，避免高温直接传导到支撑连接部位导致连接螺栓出现热松弛，保证长期使用后的连接可靠性；同时盘面的散热沟槽设计在转动过程中可带动周围空气形成定向流动，将热量快速扩散到周围空气中，即使在夏季高温车间环境下连续作业，盘面温度也能控制在摩擦材料允许的工作温度范围内，保证制动性能的稳定性。
