多层导向式组合冲压切割工装结构

　　这套组合冲压切割结构，主要适配小吨位开式压力机的工位加装需求，常见于小型五金件、薄金属片材的连续冲切工序，也可在小型自动化冲切线中作为单工位执行单元使用，针对厚度0.2-2mm的冷轧钢板、铜铝薄片、非金属薄材的定形冲切作业设计，能在单次滑块下行行程内完成压料、裁切、复位的完整动作循环。

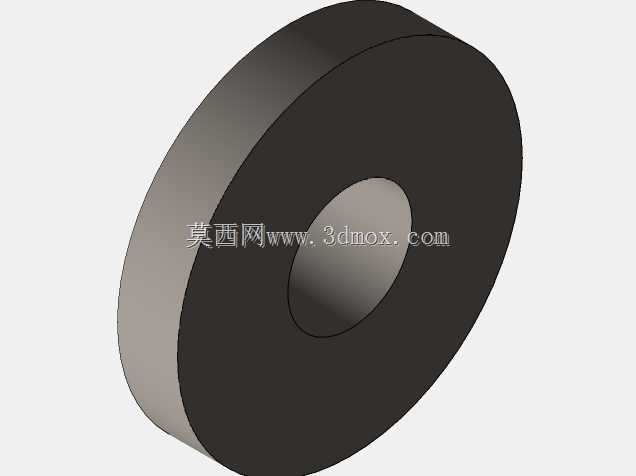

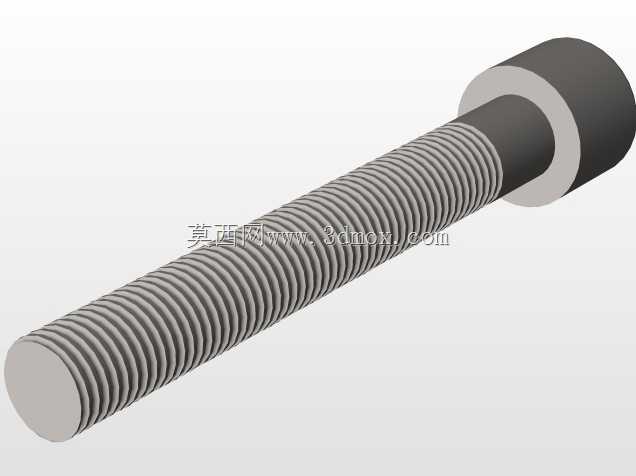

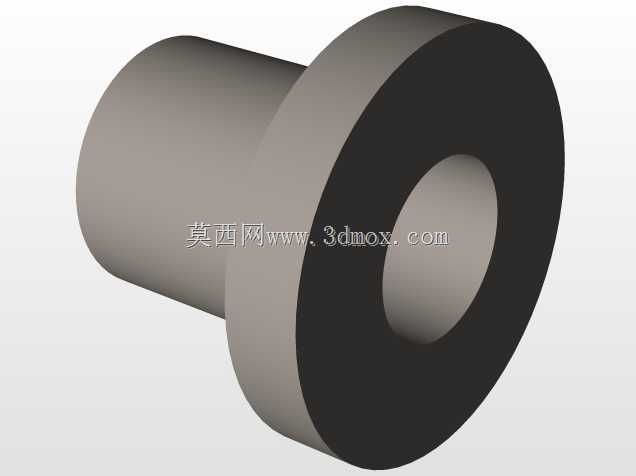

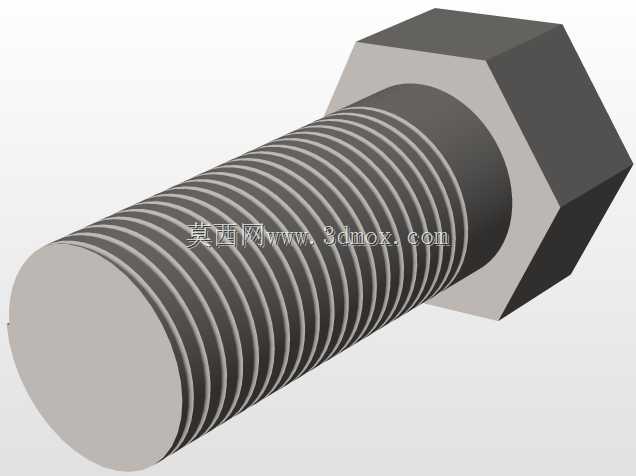

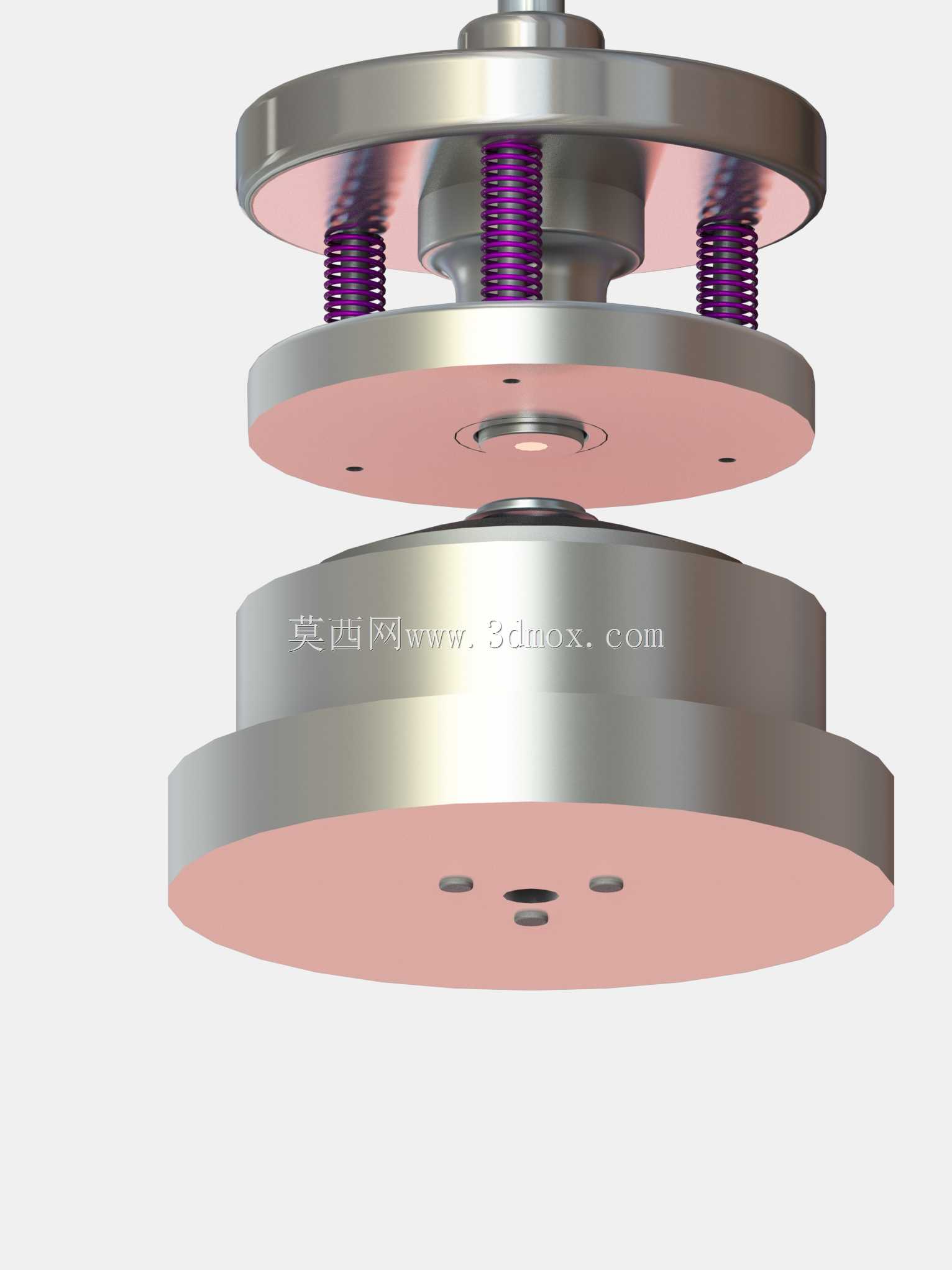

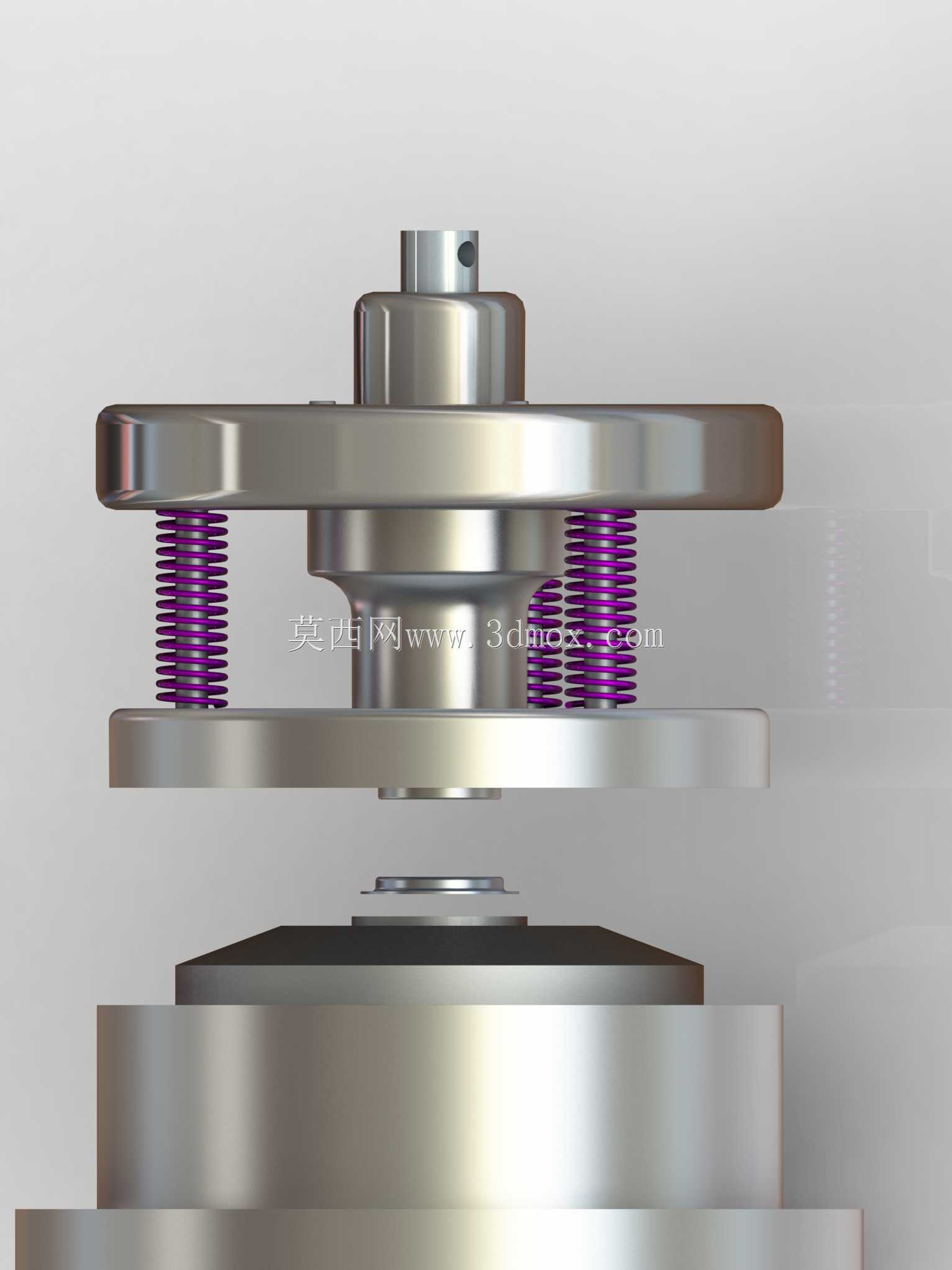

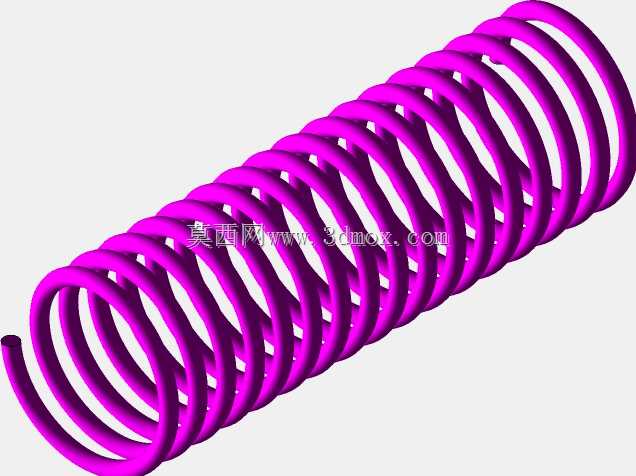

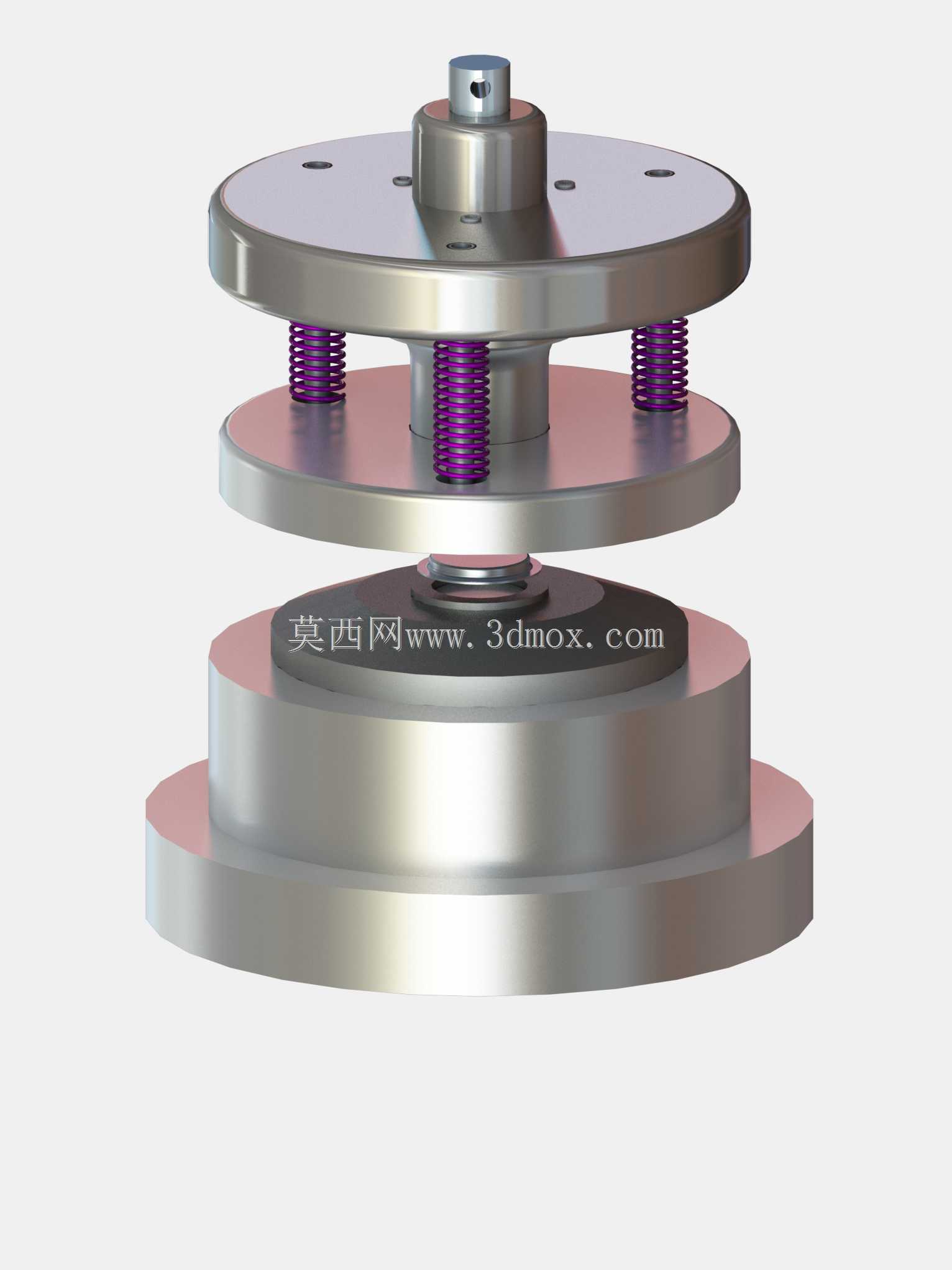

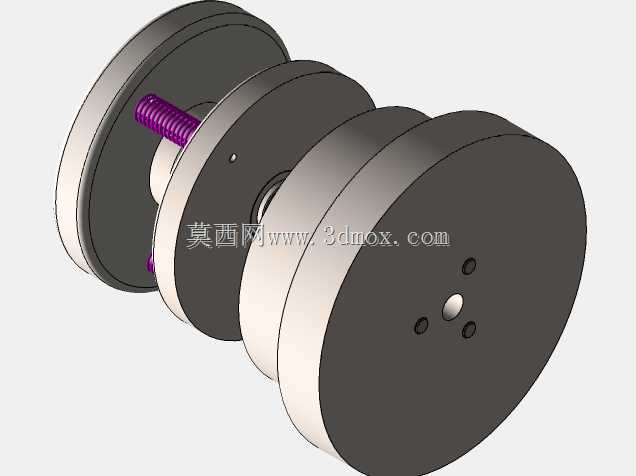

　　从结构布局来看，整套装置采用三层叠装的同轴设计，最上层为与压力机滑块连接的安装法兰盘，盘面均匀分布4个螺栓过孔，可直接匹配常规16t-25t小压力机的滑块底面安装螺孔分布，安装时无需额外加工过渡连接板，降低现场适配成本。上层法兰与中间压料板之间，均匀布置4根矩形截面紫色复位弹簧，弹簧预压量设计为5mm，既能保证冲切前压料板先压紧待加工料带，避免料带移位导致的冲切尺寸偏差，又能在滑块回程时提供足够的复位力，带动中间压料板快速回位，防止带料卡模。

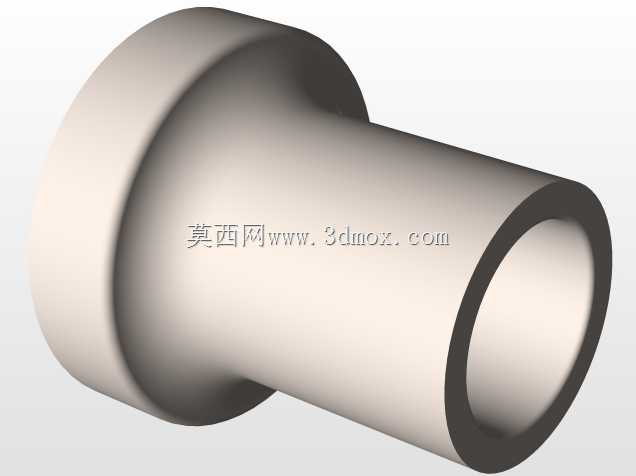

　　中间层为压料卸料板，中心位置预留刀具安装孔位，可根据不同冲切轮廓需求快换对应切割刀具，板体与中心导柱采用间隙配合，配合公差控制在H7/h6级别，保证上下动作过程中无径向窜动，冲切刃口的同轴度偏差可控制在0.02mm以内，有效提升冲切断面的平整度，减少毛刺产生。最下层为下模固定座，底部带大直径法兰安装边，可通过T型螺栓固定在压力机工作台面，下模座中心设置与上刀具对应的刃口镶块安装位，镶块采用硬质合金材质，可承受高频次冲切的磨损，延长整套工装的使用寿命。

　　设计过程中重点考虑了冲切作业的压料时序问题，通过复位弹簧的预压行程差，保证压料板接触料带的时间比冲切刀具接触料带早0.1s左右，这个时间差刚好能在冲切动作开始前将料带完全压实，避免薄料冲切时常见的料带翘曲、尺寸超差问题。同时中心导柱贯穿三层板体，全程为上下动作提供导向，相比传统单侧导向的冲切工装，同轴度提升40%以上，刃口的偏磨量大幅降低，刀具的单次刃磨使用寿命可延长30%左右。

　　安装边界方面，整套结构的最大外径为180mm，闭合状态总高度为120mm，完全适配小吨位压力机的闭合高度调节范围，安装时不需要对压力机的原有结构做任何改动，直接通过螺栓紧固即可完成装夹。上下安装面的平行度设计要求为0.01mm/100mm，安装时只需通过百分表打表校正上层法兰与下模座的平行度，即可保证冲切间隙均匀，避免出现啃模、崩刃的问题。

　　在实际生产场景中，这套结构可单独使用完成单工序冲切，也可多组并排布置在多工位压力机台面上，完成多轮廓的连续冲切作业，比如小型电子五金垫片、通讯设备金属弹片、文具类金属配件的冲切生产都能适配。相比传统整体式冲切模具，这套组合结构的刀具快换特性可将换模时间缩短60%，小批量多品种生产时的设备稼动率明显提升。同时复位弹簧采用外置布置方式，日常维护时不需要拆解整套工装即可快速更换疲劳弹簧，降低设备运维的时间成本。

　　结构的受力设计上，上层法兰的厚度设置为15mm，采用45号钢调质处理，可承受25t压力机满行程的冲压力，不会出现板面变形问题；中间压料板厚度为10mm，表面做发黑防锈处理，长期使用不会出现锈蚀卡滞的问题；下模座总高度为60mm，重量占整套结构的60%，低重心设计可减少冲切过程中的设备振动，提升冲切过程的稳定性。冲切间隙根据加工料厚设置为料厚的5%-8%，冲切软质铝片时取下限，冲切冷轧钢板时取上限，可保证不同材质的冲切断面都能达到无毛刺的工艺要求。
