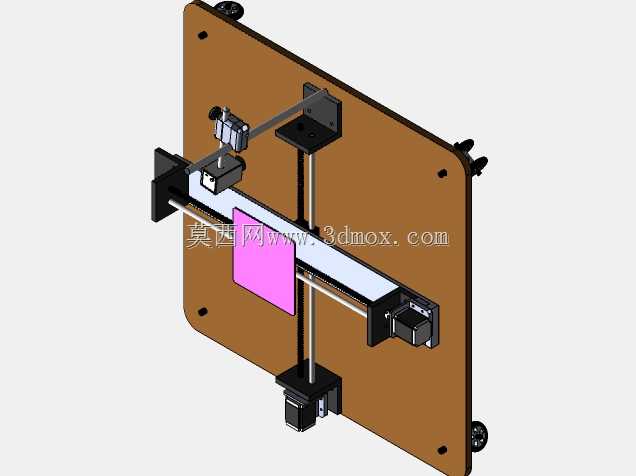

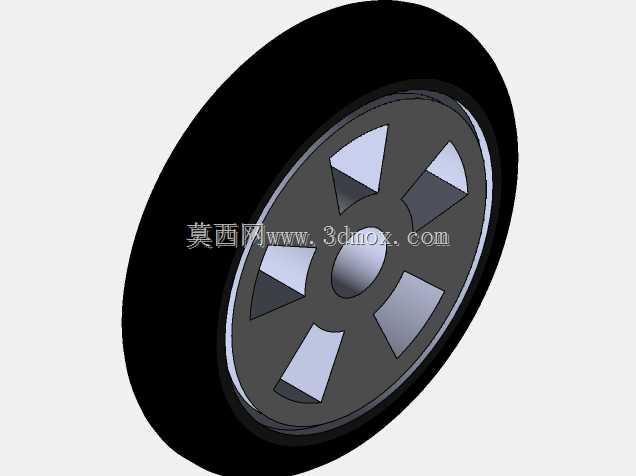

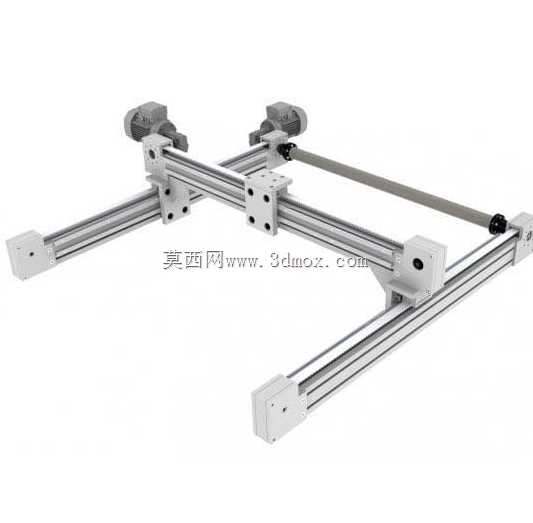

双轴十字线性滑台XY运动执行机构

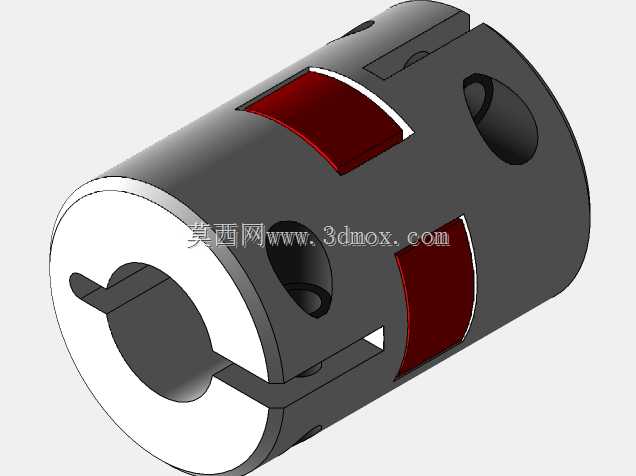

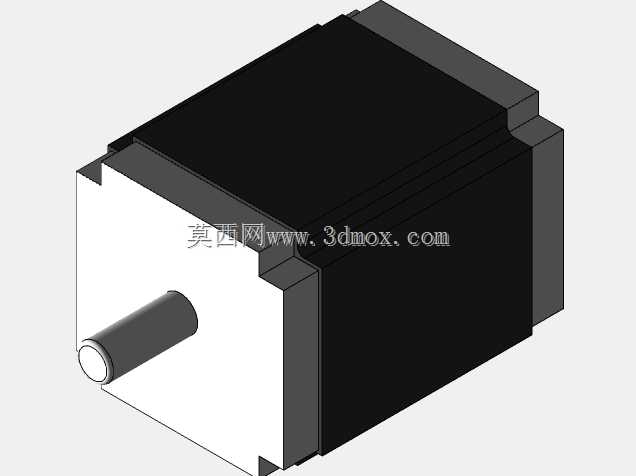

　　这套XY双轴运动执行机构，核心采用光轴导轨搭配同步带传动的组合架构，是轻载平面点位运动场景里非常常见的执行单元，日常在3C电子小件分拣、桌面级点胶作业、小型工件视觉检测工位、实验室试样移载这类工况里出镜率极高。从结构布局来看，两根平行布置的X向光轴导轨作为底层支撑，跨接在X轴导轨上的Y轴模组采用同规格光轴导向，两个轴的驱动端都预留了标准电机安装位，可适配不同功率等级的伺服或步进动力单元，安装法兰的孔位按照通用小型电机的安装尺寸做了适配，不需要额外做转接板就能完成动力端的装配。

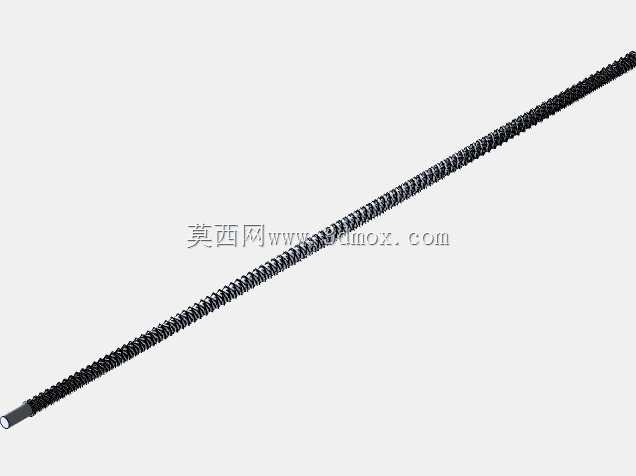

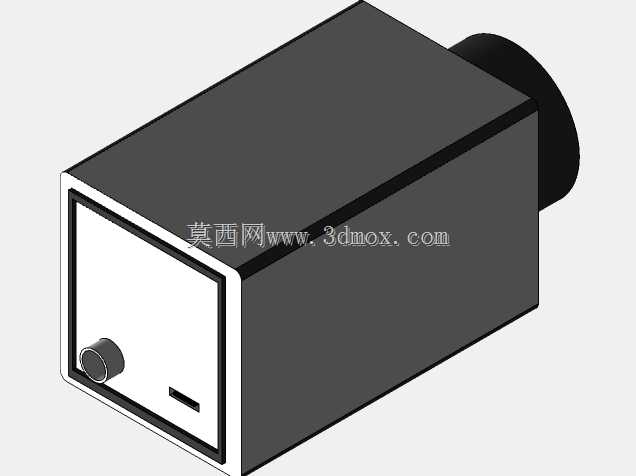

　　设计层面优先考虑了轻载场景下的运动平顺性，光轴导轨搭配直线轴承的导向组合，摩擦阻力小，运行噪音低，日常维护只需要定期在光轴表面涂抹润滑脂即可，不需要复杂的导轨间隙调整工序，对于设备集成商来说，后期运维的成本能压到很低。同步带传动的选型也匹配了这类轻载高速的工况需求，相比丝杠传动，同步带的传动效率更高，空载运行速度能达到更快的水平，同时带传动本身具备一定的缓冲吸震能力，在快速启停的点位运动场景下，能降低刚性冲击对末端负载的影响，适合搭载视觉相机、点胶阀、小型吸具这类对冲击敏感的末端执行件。

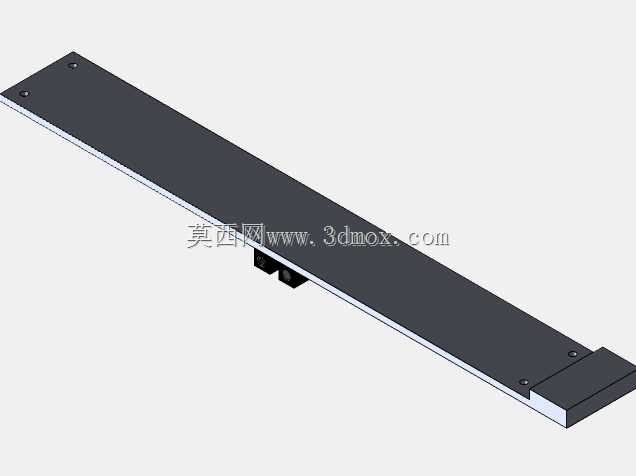

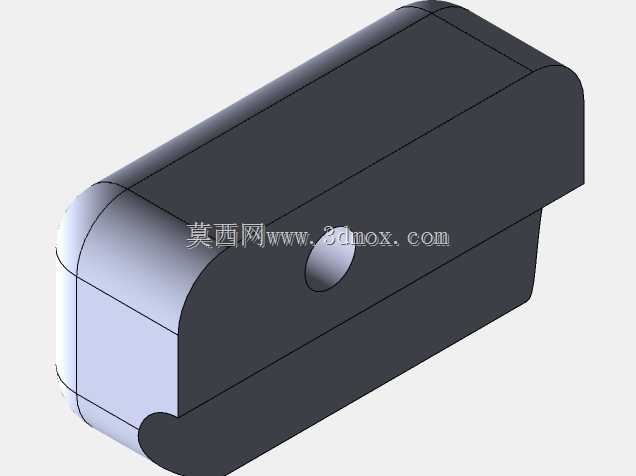

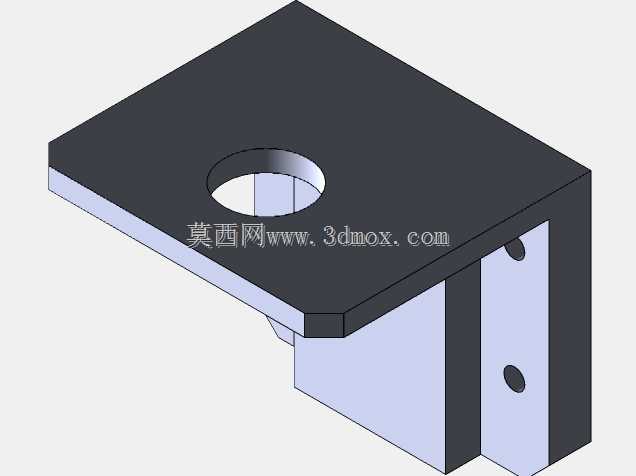

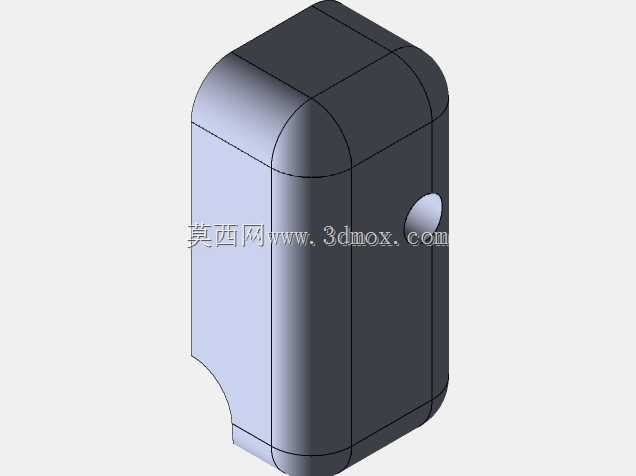

　　安装边界上，整套机构的X轴有效行程可根据实际工位需求做光轴长度的裁切适配，标准款的X向跨距预留了足够的安装孔位，底部的支撑座可以直接固定在铝型材工作台或者钢板机台上，安装孔采用通孔设计，可通过内六角螺栓直接锁紧，不需要额外做焊接或者攻丝工序。Y轴的滑座上预留了标准的螺纹安装孔阵列，孔位间距按照通用工装的安装尺寸设计，末端负载可以直接通过螺栓固定在滑台面上，不需要额外设计转接工装。两个轴的行程限位位置都预留了传感器安装槽，可直接加装槽型光电开关作为硬限位保护，避免运动超程造成机构碰撞损坏。

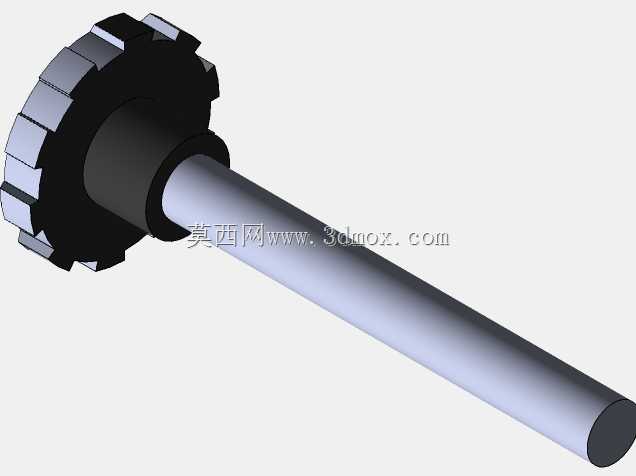

　　实际应用中，这类滑台的负载能力主要受光轴直径和同步带带宽的限制，常规配置下可承载10kg以内的末端负载，重复定位精度能控制在0.1mm级别，完全能满足大部分民用及工业轻载作业的精度要求。结构上没有采用复杂的一体式铸造机身，全部采用机加工铝件搭配标准光轴、标准同步轮的组合，加工成本低，备件替换方便，哪怕某一根光轴出现磨损，只需要采购对应直径的标准直线光轴就能完成更换，不需要定制专用配件。在做三维建模的时候，所有的配合间隙都按照实际装配公差做了预留，直线轴承和光轴的配合采用间隙配合，滑座和轴承的安装位采用过渡配合，装配的时候不需要额外做修配就能完成整机组装，同步轮的安装位预留了顶丝固定的位置，可方便调整同步带的张紧力度，避免长期运行后出现皮带打滑丢步的问题。

　　从空间布局来看，整套机构采用扁平化设计，整体高度控制在较低的水平，安装在设备内部的时候不会占用过多的竖向空间，对于桌面级小型设备的集成非常友好，两个轴的电机都布置在轴端的外侧位置，不会和运动行程产生干涉，走线的时候可以沿着光轴侧面布置拖链，拖链的安装位在支撑座上也做了预留，可直接固定微型拖链来收纳电机和传感器的线缆，避免运动过程中线缆出现拉扯磨损。
