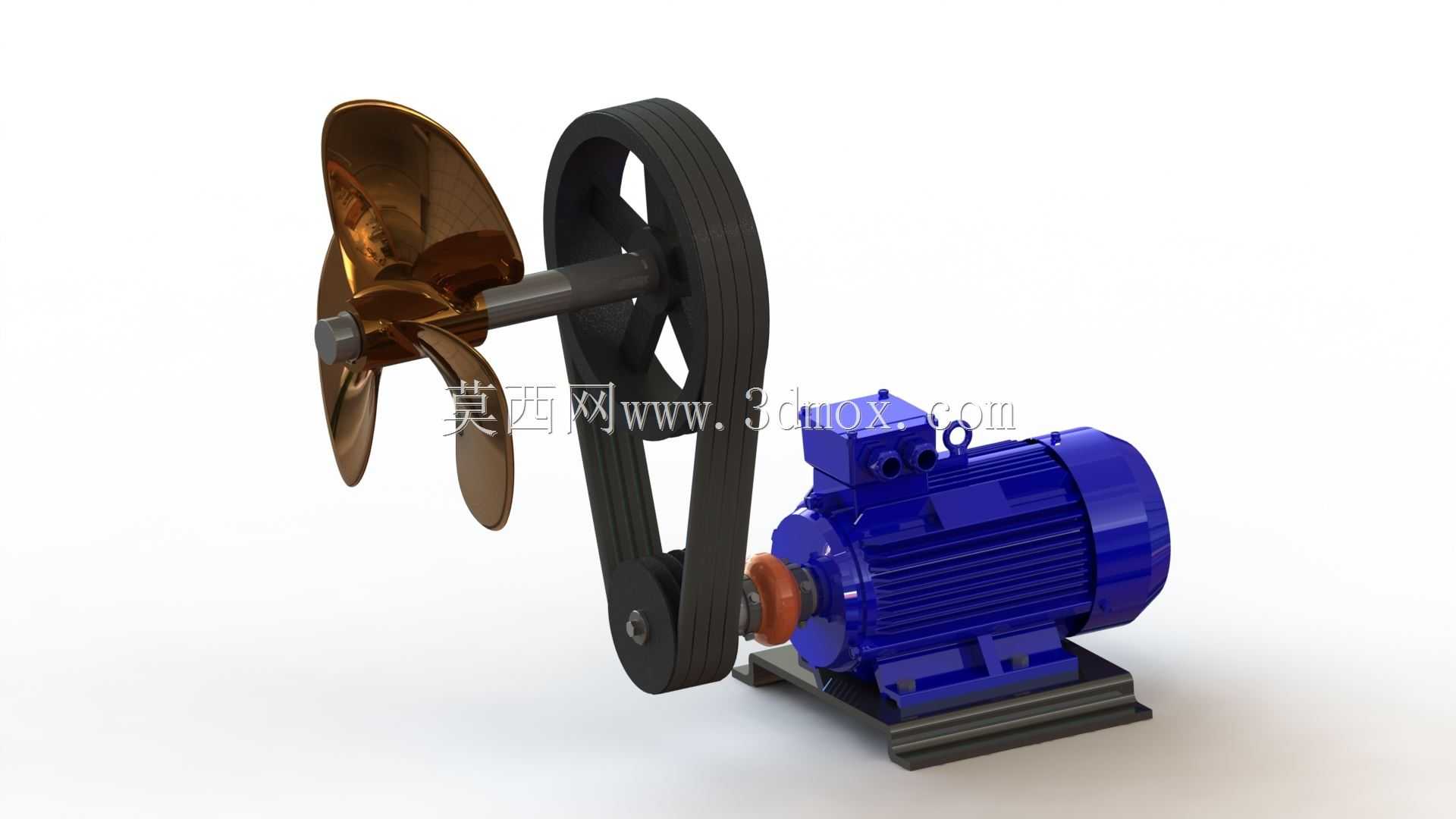

电机驱动螺旋桨皮带传动结构设计

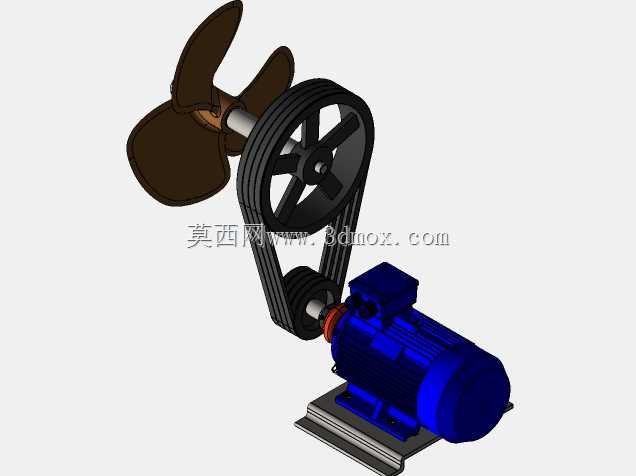

　　这套动力传输结构常应用在小型水面推进装置、低负载流体搅拌设备、教学演示实验台这类需要将电机回转动力转化为轴向推进或搅拌作用力的场景中，核心是通过V型皮带的挠性传动，完成电机输出轴到螺旋桨工作轴的动力传递，同时兼顾传动缓冲、安装容错的实际需求。从实际使用逻辑来看，这套结构没有采用刚性联轴器直连的方案，核心是考虑到螺旋桨工作时会受到流体的不均匀冲击载荷，皮带传动可以在负载突增时产生微量打滑，避免电机堵转烧毁，也能抵消一部分轴系对中偏差带来的附加载荷，降低两端轴承的径向受力，延长易损件的更换周期。设计过程中首先确定的是传动比匹配，根据螺旋桨的额定工作转速反推带轮的节圆直径，电机端主动带轮直径更小，螺旋桨端从动带轮直径更大，

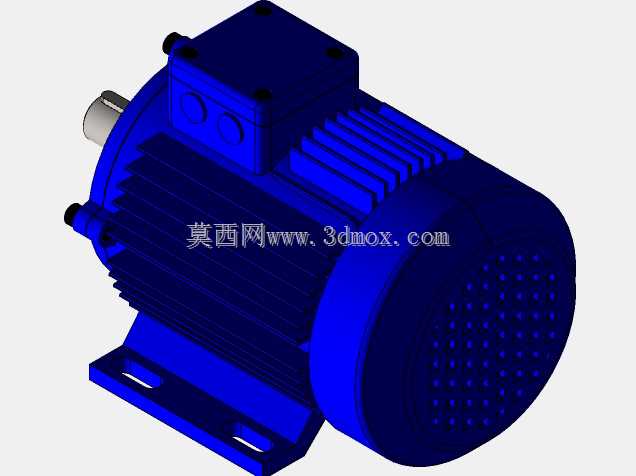

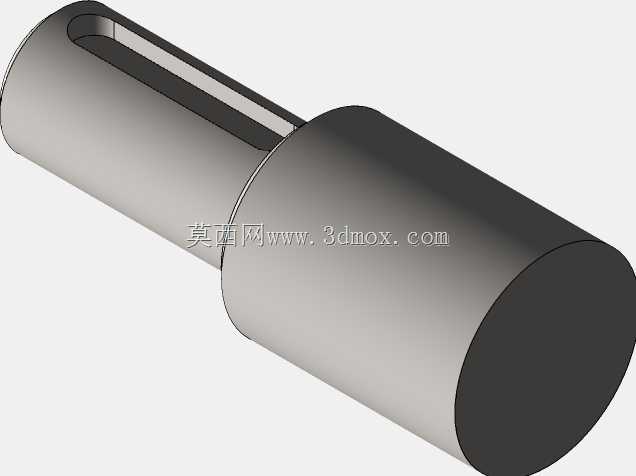

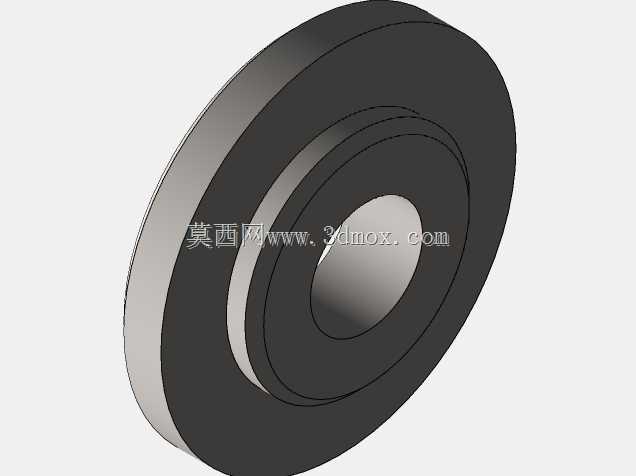

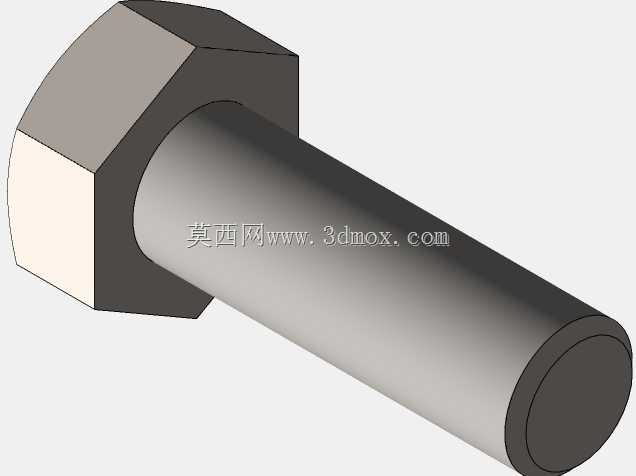

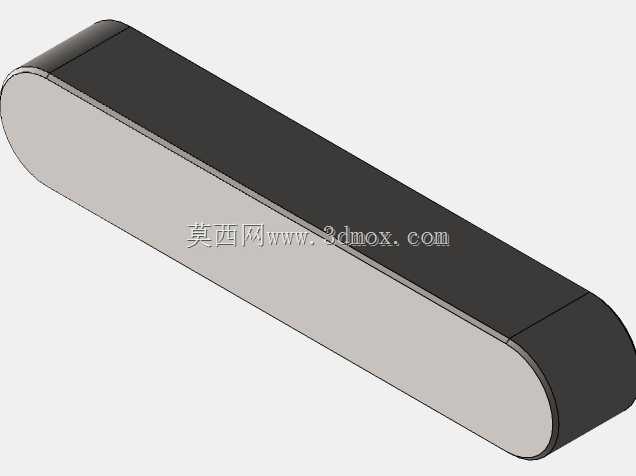

　　实现减速增扭的效果，匹配螺旋桨低转速大扭矩的负载特性，避免电机在低转速大电流区间长时间运行。带型选择上采用了普通V带结构，靠带轮轮槽的侧面摩擦传递扭矩，相比平带能提供更大的摩擦力，不需要过高的张紧力就能满足功率传输要求，同时皮带本身的弹性可以吸收螺旋桨端传来的振动，避免振动直接传递到电机端造成机脚螺栓松动。轴系布局上，螺旋桨轴通过两个带座轴承支撑，保证轴的回转精度，避免悬臂过长产生挠曲变形，带轮安装在两个支撑轴承的外侧，张紧结构直接集成在电机的安装底座上，通过调整电机的固定位置就能改变皮带张紧度，不需要额外加装张紧轮，减少了结构的复杂程度和后期维护点。安装边界方面，电机采用标准B3底脚安装形式，

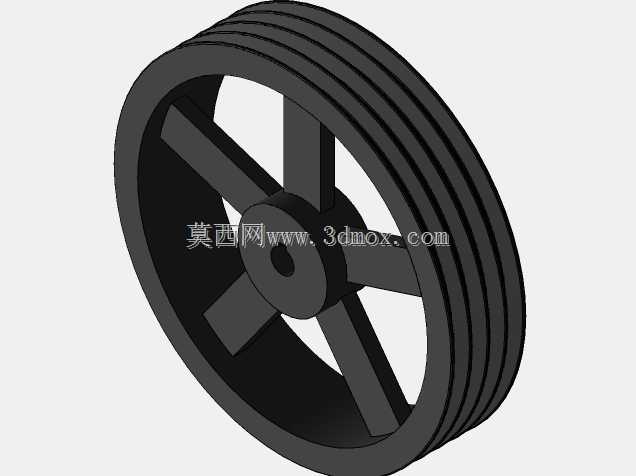

　　底座预留的安装孔位匹配常规Y系列三相异步电机的安装尺寸，螺旋桨轴的伸出端长度预留了足够的安装空间，可根据实际使用场景更换不同直径、不同叶型的螺旋桨，不需要改动主体支撑结构。带轮的轮槽尺寸严格匹配所选V带的型号，槽角、节圆直径、槽深都符合通用传动件的标准参数，后期更换易损件时可以直接采购标准件替换，不需要定制加工。整个结构的外形轮廓在设计时就考虑了紧凑性，电机和螺旋桨轴的中心距控制在合理范围，既保证皮带的包角满足传动要求（主动轮包角不小于120度），又不会因为中心距过大导致皮带运行时产生横向抖动，也不会因为中心距过小导致皮带弯曲频率过高加速老化。实际装配时需要先固定螺旋桨轴的两个支撑座，校准轴的水平度，再预装电机，调整两轴的平行度，

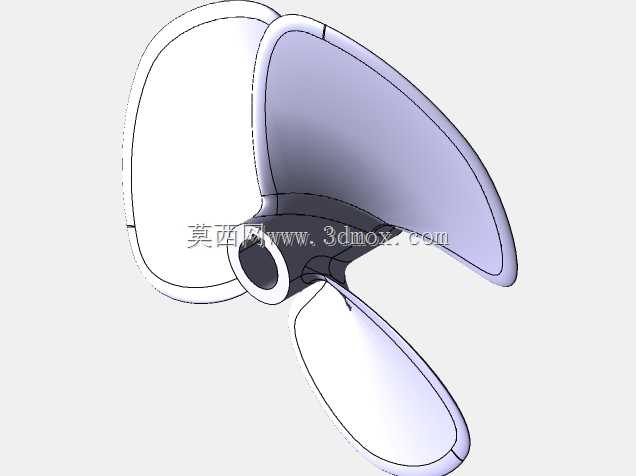

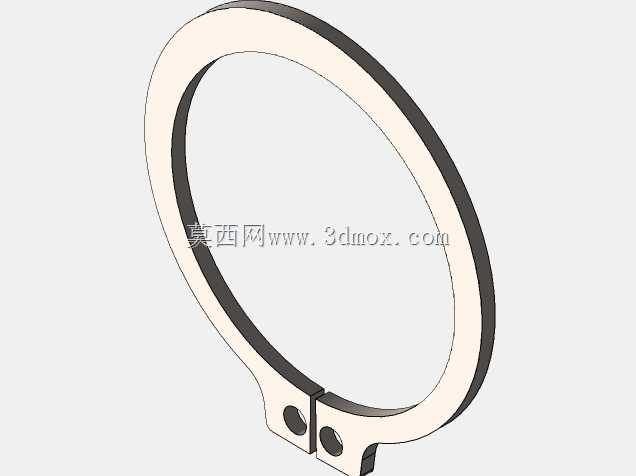

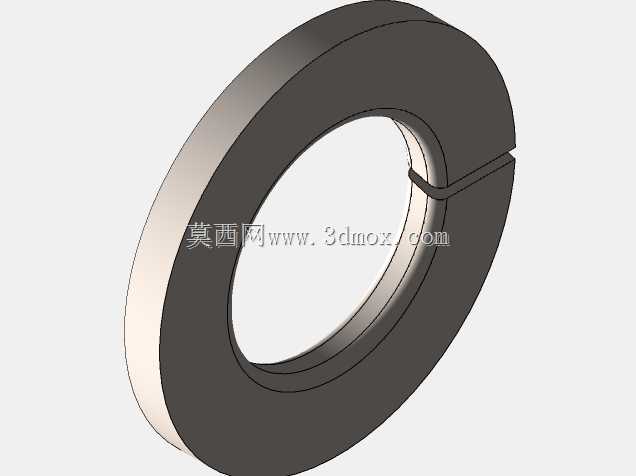

　　避免皮带运行时出现偏磨、掉带的问题，张紧力调整到用手指按压皮带中段能产生10到15毫米的下压量即可，过紧会加剧轴承磨损和皮带拉伸疲劳，过松则会出现打滑丢转、传动效率下降的问题。螺旋桨的安装采用锥面加锁紧螺母的固定方式，保证运转时不会因为反向推力出现松脱，桨叶的角度经过平衡校准，避免高速旋转时产生过大的离心振动。这套结构没有复杂的特殊定制零件，大部分零部件都采用通用标准件，加工成本低，维护难度小，适合小功率的动力传输场景，在小型实验船、水产养殖增氧设备、小型流体搅拌装置上都能直接适配使用，建模时所有配合面都预留了合理的装配公差，轴承位、带轮配合位的公差符合机械设计手册的推荐值，实际加工装配时不需要额外修配就能完成组装。
