车载式移动泵送作业设备结构设计

　　这套移动泵送设备的三维结构设计，核心围绕狭小场地、零散工程点位的流体输送需求搭建，区别于固定泵站的部署局限，整套作业单元集成在轻型载货底盘上，可直接随车辆转场抵达作业面，无需额外做设备吊装、基础浇筑固定，适配乡村自建房施工、市政管网抢修、小型基建补点这类无法部署大型固定泵送装备的场景。从结构布局来看，设计阶段优先考虑了车载状态下的载荷分布，将储料罐体、泵送动力单元、液压管路卷盘依次沿底盘纵梁排布，重心控制在底盘轮距中心范围内，避免车辆行驶过程中出现侧倾风险，同时在罐体与底盘连接位置设置了缓冲减震垫，抵消泵送作业时的往复振动传递，防止底盘车架长期受交变载荷出现疲劳开裂。设备的核心泵送单元采用柱塞式泵送结构，

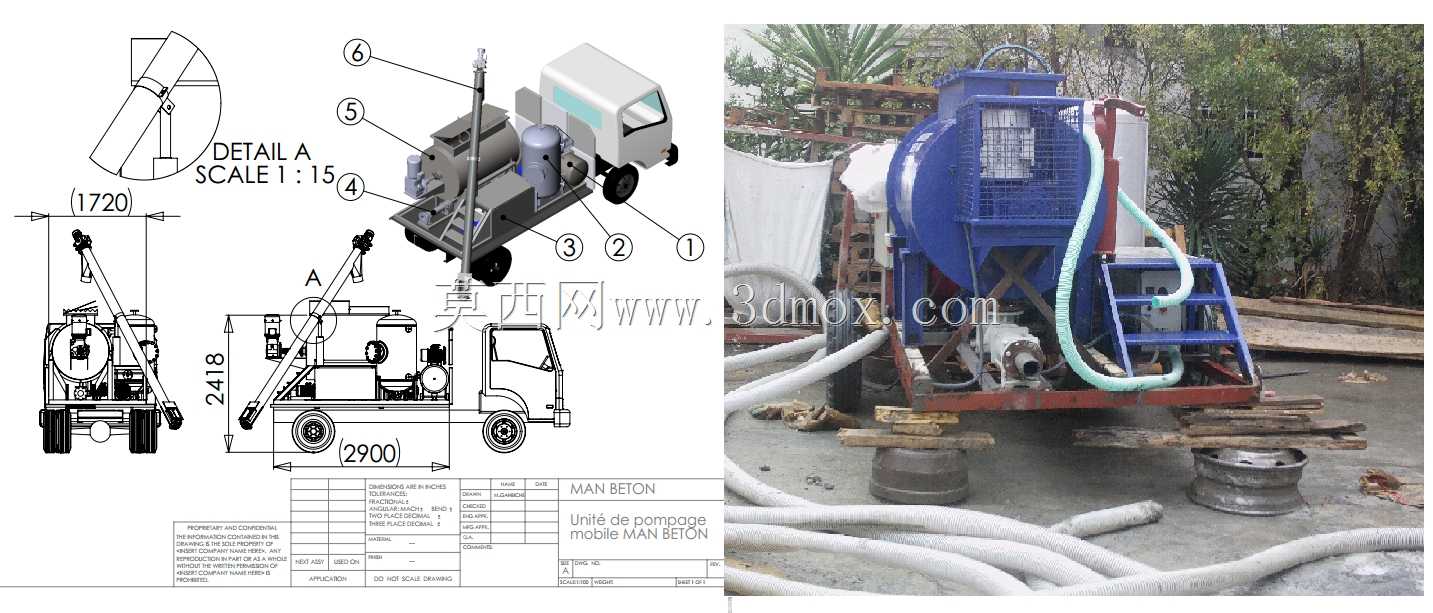

　　进料口直接对接罐体下部的出料锥段，锥段设计了15度的倾斜角，可依靠物料自重实现连续喂料，避免出现架桥堵料的问题，出料端预留了快换接头接口，可根据输送物料的差异更换不同管径的输送软管，图中可见的大口径软管适配混凝土类大颗粒物料输送，更换小口径管路后也可用于砂浆、泥浆甚至工程排水作业，拓展了设备的适用场景。从图纸标注的尺寸边界来看，整套设备装车后的总长度控制在2900mm，宽度匹配轻型卡车的标准货箱宽度，设备最高点距离地面2418mm，满足普通城市道路、乡村道路的通行限高要求，罐体上部的进料口设置了可翻转的防护格栅，既可以过滤大块杂物防止泵送阀组卡滞，也能避免作业过程中人员意外跌入罐体。细节结构上，罐体侧面设置了爬梯结构，

　　方便作业人员攀爬至罐体顶部做检修、清理作业，泵送动力单元的外围设置了可拆卸的防护盖板，既可以阻挡作业过程中的物料飞溅污染动力部件，日常检修时拆除盖板即可直接接触到泵体、阀组、液压管路等易损部件，降低维护难度。管路收纳区域设计了专用的软管卷挂支架，作业结束后可将输送软管沿支架盘绕固定，避免长距离行驶过程中软管拖拽、晃动造成磨损，同时在底盘尾部设置了可折叠的操作踏板，作业人员站在踏板上即可完成管路对接、阀门操作，无需额外搭设临时操作平台。设计阶段还考虑了不同工况的适配性，泵送单元的动力输入接口预留了双输入选项，既可以通过底盘取力口驱动，也可外接独立电机驱动，在车辆无法抵达的近距离作业点位，可将泵送单元快速从底盘上拆卸下来，

　　通过外接电源完成固定点位的泵送作业，整套连接结构采用快锁式固定销，拆卸与安装过程无需焊接、吊装作业，两名作业人员即可完成快速切换。罐体内部设计了低速搅拌叶片，在泵送作业过程中持续转动，防止罐体内的物料出现离析、沉淀，保证输送物料的匀质性，叶片的驱动机构与泵送动力单元共用动力源，通过分动箱实现动力分配，无需额外配置独立驱动电机，简化了整套设备的动力链路，降低故障发生概率。设备的出料端设置了压力监测接口，可实时监测泵送管路的内部压力，当出现管路堵塞、压力异常升高时，可及时触发溢流保护，避免管路超压爆裂，保障作业安全。从三维模型的结构细节来看，所有管路的弯折半径都做了校核，避免出现过小弯折造成的物料输送阻力陡增，液压管路与物料输送管路之间预留了足够的安全间隙，防止液压管路受物料管路的振动影响出现接头松动漏油的问题，底盘上的所有固定点都做了加强筋处理，对应重载位置的板材厚度做了差异化设计，在保证整体结构强度的前提下控制设备自重，避免超过轻型卡车的额定载重限值。
