户外五米乘三米拱形停车遮阳棚结构

　　日常做户外配套设施的结构设计时，这类单排停车用的拱形遮蔽结构是民用场景里需求频次很高的品类，不同于大型公共停车场的多层停车构筑物，这类独立式遮蔽棚主打小范围单车位或双车位的快速布设，适配私人庭院、厂区边角空地、商铺门前零散停车区这类没法做大型集中停车设施的场景，核心作用是给停放的乘用车遮挡直射阳光、阻隔降雨落尘，也能一定程度降低高空坠物对车辆漆面、玻璃的损伤。

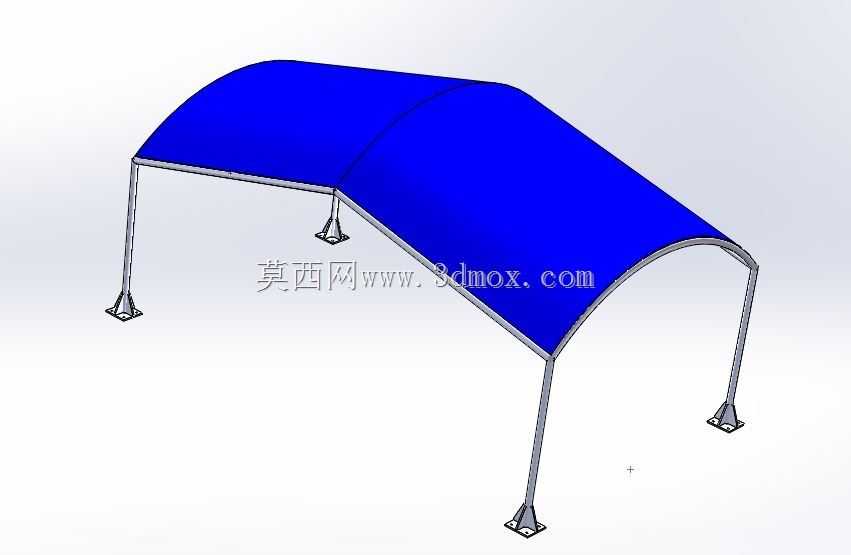

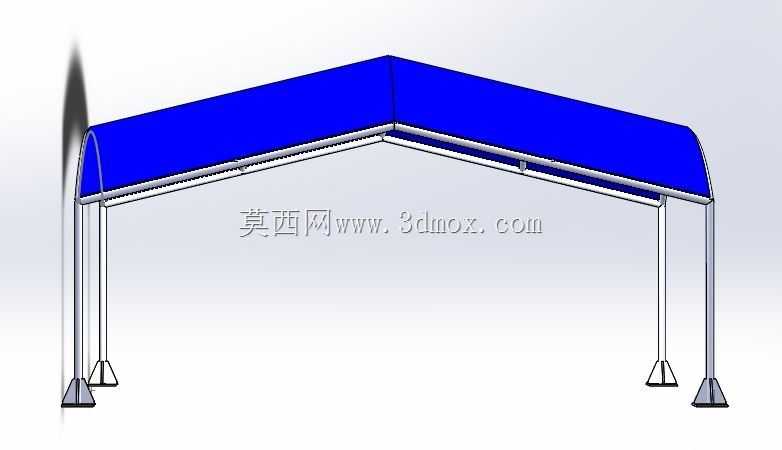

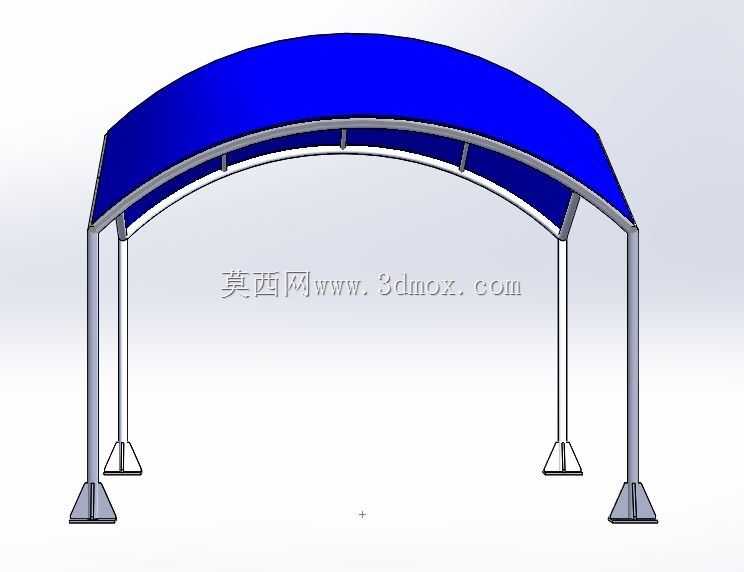

　　从结构设计逻辑来看，这款棚体采用四立柱支撑的拱形顶方案，整体覆盖尺寸为5米长3米宽，刚好覆盖常规家用三厢轿车、SUV的整车投影范围，立柱底部采用带膨胀螺栓固定孔的法兰式底座，安装时直接在硬化的混凝土地面打孔固定即可，不需要做复杂的地梁开挖，布设效率很高，后期如果需要移位也能快速拆卸重装，适配临时停车点的使用需求。拱形的顶棚设计不是单纯为了造型美观，核心是考虑排水排雪的需求，弧形顶面不会出现平面积水积雪的问题，降雨时雨水会顺着弧面自然流向棚体两侧边缘滴落，不会在顶棚形成积水荷载，北方多雪区域使用时，积雪也会顺着弧面自然滑落，降低顶棚的静载压力，减少结构变形的风险。

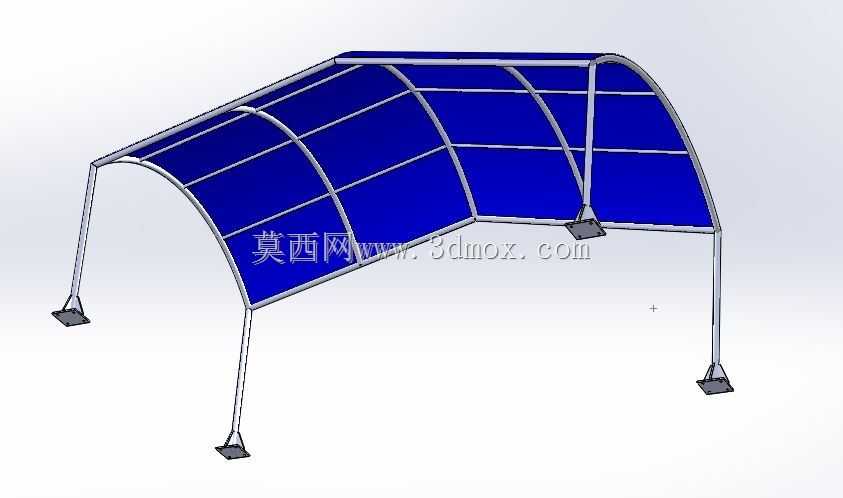

　　支撑结构采用等截面的金属立柱，四根立柱分别布置在棚体投影的四个角点，立柱与顶棚骨架的连接节点做了斜向加固，避免侧向风压大的时候出现棚体晃动，顶棚的骨架采用弧形弯制的型材拼接，外覆蓝色的柔性或硬质遮挡板，板材边缘做包边处理，避免长期风吹出现板材撕裂、翘边的问题。设计时特意控制了立柱的内退距离，保证棚下净空满足常规家用车的驶入高度，不会出现车辆进棚时车顶刮蹭顶棚边缘的问题，同时立柱的位置避开了车辆开门的常用区域，驾乘人员上下车时不会被立柱磕碰。

　　实际建模过程中，这类结构需要重点校核几个边界参数：首先是立柱的抗弯截面模量，要适配当地常年的最大风压、雪压荷载，避免极端天气下出现立柱弯折；其次是底座法兰的固定孔间距与膨胀螺栓的选型，要保证立柱与地面的连接强度足够，抵抗侧向风力时不会出现底座拔脱；第三是顶棚弧面的曲率，既要保证排水坡度足够，也要控制顶棚的整体高度，避免棚体过高导致风阻过大，同时兼顾整体视觉协调性。不同于大型膜结构停车棚需要做拉索张拉，这款小尺寸棚体采用刚性骨架支撑，安装时不需要专业的张拉设备，普通的安装工人借助常规五金工具就能完成组装，后期维护也很简单，顶棚板材如果出现老化破损，直接单独更换对应板块即可，不需要整体拆解棚体。

　　在场景适配性上，这款棚体除了停车使用，也可以作为户外临时作业的遮阳挡雨点位，比如厂区的临时工件堆放点、户外核酸采样点、社区临时值守点都能套用这个结构尺寸，只需要根据使用场景调整顶棚板材的材质，比如需要透光就换阳光板，需要完全遮光就换彩钢板，整体支撑骨架不需要做改动，通用化程度很高。建模时把所有的安装孔位、型材拼接节点都做了参数化处理，调整尺寸时只需要修改对应的长度、曲率参数就能快速衍生出不同规格的棚体模型，比如适配三轮摩托车的3米乘2米小尺寸款，或者适配两个车位的6米乘5米大尺寸款，不需要重新搭建基础骨架，能大幅缩短同系列产品的设计周期。
